PQP3-D12-D9-D

产品分类: DC-DC稳压器
厂牌: CUI
产品描述: 2 9V 18V 9V 通孔安装 14mm*14mm*9mm
供应商型号: 10B-3595009-4
供应商: 国内现货
标准整包数: 1

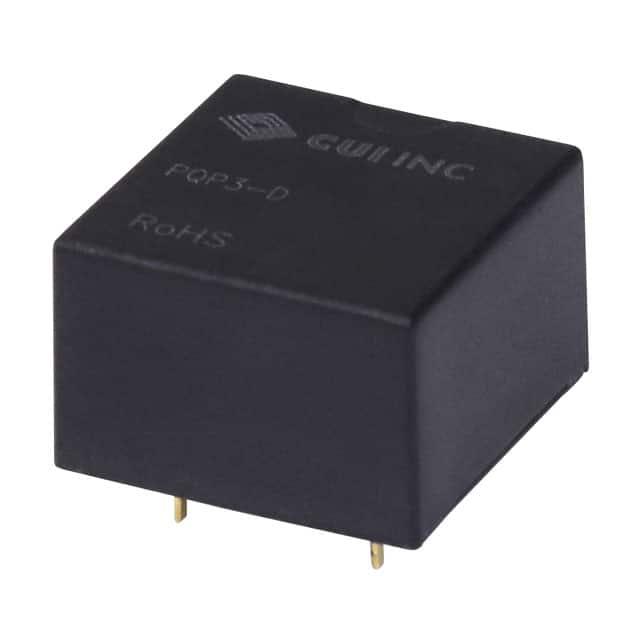

CUI DC-DC稳压器 PQP3-D12-D9-D

PQP3-D12-D9-D概述

    # CUI DC-DC Converter PQP3-D 技术手册

    产品简介


    CUI 的 PQP3-D 系列 DC-DC 转换器是一款高效能的电源模块,适用于多种工业和商业应用。该转换器提供了宽范围的输入电压选择(2:1 输入范围),并具备单输出和双输出两种模式。凭借其高隔离电压、紧凑型封装和卓越的安全认证,PQP3-D 能够满足各类严格的环境要求,是现代电力系统不可或缺的组件。
    主要功能和应用领域
    - 输入电压:具有宽泛的输入电压范围(9-18 Vdc 或 18-36 Vdc)。
    - 输出选项:单输出和双输出模式,涵盖多个输出电压(3.3 V 至 24 V)。
    - 隔离能力:1500 Vdc 高度隔离,确保电气安全。
    - 环保认证:符合 EN62368 安全标准。
    - 使用领域:广泛应用于通信设备、工业自动化、医疗设备及物联网(IoT)设备等。

    技术参数


    以下是 PQP3-D 系列 DC-DC 转换器的关键技术规格:
    | 参数 | 单位 | 最小值 | 典型值 | 最大值 |

    | 输入电压 | Vdc | 9 | 12/18 | 18/36 |
    | 启动电压 | Vdc | 9 | 12/18 | 18/36 |
    | 瞬态响应 | % | ±2.5 | - | ±5 |
    | 切换频率 | kHz | - | 300 | - |
    | 温度系数 | %/°C | - | ±0.03 | - |
    | 隔离电压 | Vdc | - | 1500 | - |
    | 过载保护 | - | 持续 | - | 自恢复 |

    产品特点和优势


    PQP3-D 系列 DC-DC 转换器具备以下几个显著的特点和优势:
    - 超紧凑设计:采用 DIP 封装,体积小巧,适合狭小空间安装。
    - 宽温范围:能够在 -40°C 至 +85°C 的极端温度环境中稳定运行。
    - 高性能:效率高达 83%,最大输出功率可达 758 mW。
    - 兼容性:提供单输出和双输出模式,支持正负极输出。
    - 安全认证:通过 EN62368 认证,确保使用安全。

    应用案例和使用建议


    PQP3-D 系列 DC-DC 转换器在多种场合下都有良好的表现,如:
    - 通信设备:用于电信基站的小型化电源模块。
    - 医疗设备:为医疗器械提供稳定可靠的电源。
    - 工业自动化:在复杂的工业控制系统中实现高效的能源管理。
    使用建议:
    - 在使用时,根据具体需求选择合适的输出电压和电流。
    - 建议遵循手册中提供的推荐电路图,以提高 EMC 性能。
    - 对于复杂应用场景,考虑添加额外的滤波电容和保险丝,以增强系统的稳定性和可靠性。

    兼容性和支持


    PQP3-D 系列 DC-DC 转换器与其他标准电子元件兼容良好。CUI 公司提供详尽的技术支持和售后服务,以帮助客户解决任何使用过程中遇到的问题。
    - RoHS 认证:完全符合 RoHS 标准,确保环保合规。
    - MTBF:MIL-HDBK-217F 下 25°C 条件下的平均无故障时间达 1000 kHours。

    常见问题与解决方案


    1. 问题:转换器启动后不工作。
    - 解决方案:检查输入电压是否符合要求,确保连接正确。
    2. 问题:输出电压不稳定。
    - 解决方案:检查负载情况和外部干扰,确认输出电容的正确性。
    3. 问题:转换器过热。
    - 解决方案:改善散热条件,检查是否有过度负荷的情况。

    总结和推荐


    总体来说,PQP3-D 系列 DC-DC 转换器是一款性能优越、结构紧凑且易于集成的产品。其宽广的工作范围、高效的能量转换和卓越的安全性使其成为众多工业和商业应用的理想选择。强烈推荐给需要高效可靠电源解决方案的用户。
    CUI Inc
    20050 SW 112th Ave, Tualatin, OR 97062
    电话:800.275.4899
    网址:[www.cui.com](http://www.cui.com)
    技术支持:[techsupport@cui.com](mailto:techsupport@cui.com)

PQP3-D12-D9-D参数

参数
开关频率 -
输出数量 2
同步整流器 -
拓扑 -
最大输入电压 18V
最大输出电压 9V
最小输出电压 -
输出类型 -
最小输入电压 9V
功能 -
长*宽*高 14mm*14mm*9mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

PQP3-D12-D9-D厂商介绍

CUI公司是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电源和信号处理解决方案。公司的产品线涵盖了电源管理、信号处理、音频、接口和传感器等类别。

主营产品分类包括:
1. 电源管理:包括AC/DC电源转换器、DC/DC转换器、电池充电器等。
2. 信号处理:包括放大器、滤波器、传感器接口等。
3. 音频:包括音频放大器、音频接口、耳机放大器等。
4. 接口:包括USB、RS-232、RS-485等通信接口。
5. 传感器:包括压力、温度、湿度等传感器。

应用领域广泛,包括工业自动化、医疗设备、通信、消费电子、汽车电子等。

CUI的优势在于:
1. 技术创新:持续投入研发,提供高性能、高可靠性的产品。
2. 定制服务:根据客户需求提供定制化解决方案。
3. 全球布局:在全球设有多个研发中心和生产基地,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的一致性和可靠性。

PQP3-D12-D9-D数据手册

厂牌 PDF简要描述 下载
CUI DC-DC稳压器 CUI PQP3-D12-D9-D PQP3-D12-D9-D数据手册

PQP3-D12-D9-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 83.8031
5+ ¥ 82.9454
10+ ¥ 82.0629
15+ ¥ 78.7803
60+ ¥ 78.7803
库存: 26
起订量: 4 增量: 1
交货地:
最小起订量为:1
合计: ¥ 83.8
直接购买
加入购物车
