1944

产品分类: DC-DC稳压器
厂牌: ADAFRUIT
产品描述: 1,Non-Isolated 5.2V 3.7V 3.7V 72mm(长度)*185mm(宽度)
供应商型号: 485-1944
供应商: Mouser
标准整包数: 1
ADAFRUIT DC-DC稳压器 1944

1944概述

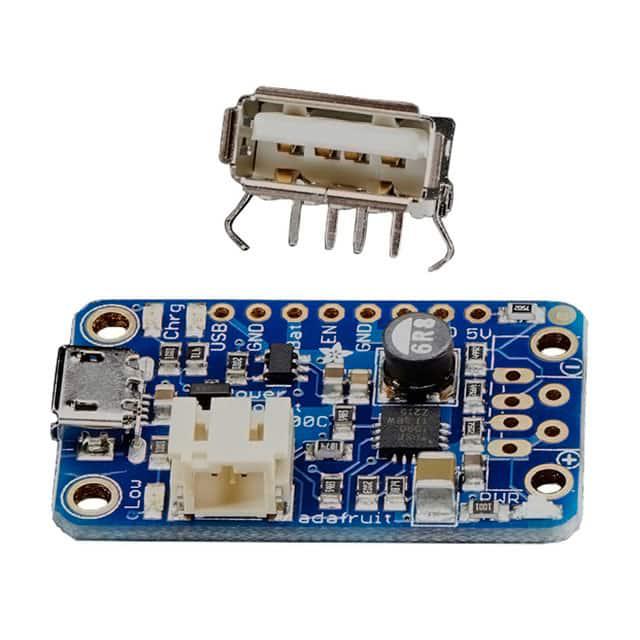

    # Adafruit PowerBoost 500 Plus Charger:全方位电源解决方案

    产品简介


    Adafruit PowerBoost 500 Plus Charger是一款专为便携式项目设计的高性能电源模块。该模块集成了电池充电电路,可确保您的项目在电池充电期间也能正常运行。PowerBoost 500C能够以任何3.7V的Li-Ion/Li-Poly电池作为输入电源,并将其转换成5.2V的直流电输出,非常适合5V项目的供电需求。此模块采用TI公司的TPS61090升压转换芯片,具备低电压检测、内部开关最大电流限制和同步转换等功能。

    技术参数


    电气特性
    - 输入电压范围:3.7V Li-Ion/Li-Poly电池
    - 输出电压:5.2V
    - 最大输入电流:2.5A(峰值限制)
    - 最大输出电流:500mA
    - 转换效率:在大多数情况下超过90%
    - 休眠电流:20μA(关闭时)
    工作环境
    - 操作温度:-20°C 至 70°C
    - 储存温度:-40°C 至 85°C
    - 输入电压波动:4.75V至5.25V

    产品特点和优势


    1. 高效的电源转换:高达90%以上的效率,确保最大限度的能量利用。
    2. 内置充电器:集成的MicroLipo充电器可为3.7V/4.2V的Li-Ion或Li-Poly电池提供高达500mA的最大充电速率。
    3. 低功耗模式:当模块不处于工作状态时,电流消耗非常低(20μA),适合长时间待机。
    4. 易于使用:带有多种控制引脚和指示灯,方便用户监测和操作。
    5. 多功能接口:USB接口兼容iOS设备和其他标准手机和平板电脑,便于快速充电。

    应用案例和使用建议


    使用场景
    - 机器人
    - Arduino项目
    - 单板计算机(如Raspberry Pi或BeagleBone)
    - 其他需要移动电源的电子项目
    使用建议
    1. 避免使用长线缆:直接连接电池并尽量保持引脚短接,防止输入端因长线缆导致的电感过高而损坏。
    2. 检查电池极性:连接电池前请务必确认极性正确,否则可能损坏模块。
    3. 考虑外部开关:虽然模块自带开关控制,但添加一个外部SPDT开关可以更加灵活地控制电源。

    兼容性和支持


    - 兼容性:本产品与市面上大部分3.7V/4.2V的Li-Ion或Li-Poly电池兼容,也适用于各种USB设备的充电。
    - 官方支持:Adafruit公司提供详尽的技术文档、示例代码和用户论坛,随时解答用户疑问。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 无电池安装时无法正常工作 | 确保已正确安装电池,并且电池电量充足。 |
    | 无法通过USB接口供电 | 检查USB线缆是否完好,确保USB口正确连接到充电设备。 |
    | 电池充电慢 | 确认电源供应端电流稳定,达到500mA以上。 |

    总结和推荐


    Adafruit PowerBoost 500 Plus Charger以其高效率、集成度和易用性成为一款理想的选择,尤其适合于便携式项目和小型电子产品。无论是作为临时电源还是不间断电源系统,这款模块都能提供可靠的电力支持。我们强烈推荐这一款优质的产品用于各类创新项目。

1944参数

参数
拓扑 -
最小输出电压 -
输出类型 1,Non-Isolated
最大输入电压 3.7V
输出数量 -
开关频率 -
同步整流器 -
功能 -
最小输入电压 3.7V
最大输出电压 5.2V
长*宽*高 72mm(长度)*185mm(宽度)
零件状态 在售
包装方式 散装

1944厂商介绍

Adafruit Industries是一家位于纽约的电子设备制造商,由Limor Fried(也称为Ladyada)于2005年创立。公司专注于生产开源硬件和电子产品,包括传感器、模块、开发板、工具和套件等,旨在支持创客、工程师和爱好者的电子项目和教育活动。

主营产品分类:
1. 微控制器:如Arduino、Raspberry Pi等开发板。
2. 传感器:包括温度、湿度、光线、距离等多种传感器。
3. 显示器:如LED、LCD、OLED显示屏。
4. 无线通信:包括蓝牙、Wi-Fi、LoRa等模块。
5. 电源管理:如电池、充电器、电源板等。
6. 工具和套件:提供焊接、编程等工具和DIY套件。

应用领域:
Adafruit的产品广泛应用于物联网、智能家居、可穿戴设备、教育、艺术项目等多个领域。

Adafruit的优势:
1. 开源:产品和项目遵循开源原则,鼓励社区参与和创新。
2. 教育:提供丰富的学习资源,包括教程、视频和指南,支持教育和自学。
3. 社区:拥有活跃的在线社区,用户可以分享项目、交流经验和解决问题。
4. 质量:产品经过严格测试,确保可靠性和耐用性。
5. 客户服务:提供优秀的客户支持,帮助用户解决技术问题。

1944数据手册

厂牌 PDF简要描述 下载
ADAFRUIT DC-DC稳压器 ADAFRUIT 1944 1944数据手册

1944封装设计

查看详情并下载
Symbol
Footprint
3D Model
