ZUW104815

产品分类: DC-DC稳压器
厂牌: COSEL
产品描述: 2 15V 72V 36V 通孔安装 45mm*35mm*7mm
供应商型号: 1776-1888-ND
供应商: Digi-Key
标准整包数: 1

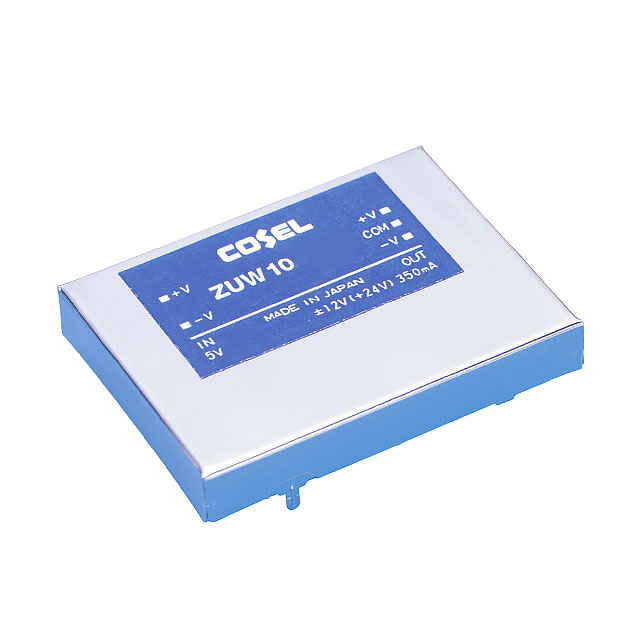

COSEL DC-DC稳压器 ZUW104815

ZUW104815概述


    产品简介


    本产品是ZUW系列的直流-直流转换器(DC-DC Converter),属于PCB安装型设备。该系列产品适用于多种输入电压范围(4.5V至75V),并能提供稳定且可靠的输出电压,具体输出电压可选12V或24V,电流则根据型号的不同有所差异。这些转换器广泛应用于工业自动化、通信系统、医疗设备及各种需要高效电源转换的应用场景。

    技术参数


    | 参数 | ZUW1R5系列 | ZUW3系列 | ZUW6系列 | ZUW10系列 | ZUW15系列 |
    |
    | 最大输出功率(W) | 1.56 / 1.50 | 3.12 / 3.00 | 6.00 / 6.00 | 8.4 / 9.0 | 14.4 / 15.0 |
    | 输入电压(V) | 4.5 - 9, 9 - 18, 18 - 36, 36 - 72 | 4.5 - 9, 9 - 18, 18 - 36, 36 - 72 | 4.5 - 9, 9 - 18, 18 - 36, 36 - 72 | 4.5 - 9, 9 - 18, 18 - 36, 36 - 72 | 4.5 - 9, 9 - 18, 18 - 36, 36 - 75 |
    | 效率(%) | 67 - 75 | 70 - 77 | 75 - 77 | 75 - 81 | 81 - 83 |
    | 输出电压(V) | 12 / 24, 15 / 30 | 12 / 24, 15 / 30 | 12 / 24, 15 / 30 | 12 / 24, 15 / 30 | 12 / 24, 15 / 30 |
    | 线性调整率(mV) | 60 / 75 | 60 / 75 | 60 / 75 | 60 / 75 | 60 / 75 |
    | 负载调整率(mV) | 600 / 750 | 600 / 750 | 600 / 750 | 600 / 750 | 600 / 750 |
    | 波纹(mVp-p) | 120 | 120 | 120 | 120 | 120 |
    | 温度调节(mV) | -20至+55℃ | 0至+55℃ | -20至+55℃ | -20至+55℃ | -20至+55℃ |
    | 启动时间(ms) | 20 | 20 | 20 | 20 | 100 |
    | 工作温度范围(℃) | -20至+71 | -20至+71 | -20至+71 | -20至+71 | -20至+71 |
    | 存储温度范围(℃) | -40至+85 | -40至+85 | -40至+85 | -40至+85 | -40至+85 |

    产品特点和优势


    - 高效率:ZUW系列提供高效率,最高可达83%,显著减少了能源损耗。
    - 宽输入电压范围:适应广泛的输入电压,适用于多种不同应用。
    - 高可靠性:过电流保护功能自动恢复,确保长时间稳定运行。
    - 良好的电磁兼容性:符合多项国际安全标准,如UL60950-1, EN60950-1等,具有出色的抗干扰能力。
    - 轻巧紧凑设计:尺寸和重量适中,适合空间有限的应用场景。

    应用案例和使用建议


    这些DC-DC转换器在许多应用中表现出色。例如,在工业自动化设备中,它们可以为传感器和其他组件提供稳定的电源;在通信基站中,它们能够有效提升电源供应的可靠性。为了充分发挥这些转换器的优势,建议在应用时进行充分的散热设计,以避免过热问题。此外,使用时要注意匹配合适的输入电压范围,以确保最佳性能。

    兼容性和支持


    ZUW系列转换器与其他同类设备兼容性良好,但不支持与其他型号的并联或串联操作。制造商提供详尽的技术文档和支持服务,以确保用户能够充分利用这些产品的功能。

    常见问题与解决方案


    - 问题:启动时间过长。
    - 解决方法:检查输入电压是否满足要求,确保输入电容器正确连接。
    - 问题:波纹噪声过大。
    - 解决方法:增加外部滤波器,以减少输出端的波纹噪声。
    - 问题:效率低下。
    - 解决方法:确认输入电压处于额定范围内,检查散热是否得当。

    总结和推荐


    总体来看,ZUW系列DC-DC转换器是一款高性能、高可靠性的电源解决方案,非常适合各种工业和商业应用。它的高效性、宽输入电压范围和高可靠性使其在市场上具备显著的竞争优势。对于寻求稳定、高效电源供应的用户来说,这是一个值得考虑的选择。因此,强烈推荐使用这一系列的DC-DC转换器。

ZUW104815参数

参数
拓扑 -
最大输入电压 72V
最大输出电压 15V
功能 -
最小输出电压 -
输出数量 2
最小输入电压 36V
输出类型 -
同步整流器 -
开关频率 -
长*宽*高 45mm*35mm*7mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

ZUW104815厂商介绍

COSEL公司是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信、能源和汽车等领域提供高效率、高可靠性的电源产品。其主营产品包括AC/DC电源、DC/DC转换器、隔离电源模块、LED驱动器等。

COSEL的产品广泛应用于工业自动化、医疗设备、通信基站、电动汽车充电桩、太阳能逆变器等多个领域。其产品以其高效率、高可靠性、小体积、易于集成等特点受到市场青睐。

COSEL的优势在于其强大的研发实力和严格的质量控制。公司拥有一支经验丰富的研发团队,不断推出创新产品以满足市场需求。同时,COSEL严格执行ISO9001和ISO14001等国际质量标准,确保产品质量始终处于行业领先水平。此外,COSEL还提供定制化服务,根据客户需求提供个性化的电源解决方案。

ZUW104815数据手册

厂牌 PDF简要描述 下载
COSEL DC-DC稳压器 COSEL ZUW104815 ZUW104815数据手册

ZUW104815封装设计

查看详情并下载
Symbol
Footprint
3D Model
