首页  >  产品百科  >  ZUW104812

ZUW104812

产品分类: DC-DC稳压器
厂牌: COSEL
产品描述: 2 12V 75V 36V 通孔安装 45mm*35mm*7mm
供应商型号: CSJ-ST7684246
供应商: 海外现货
标准整包数: 1

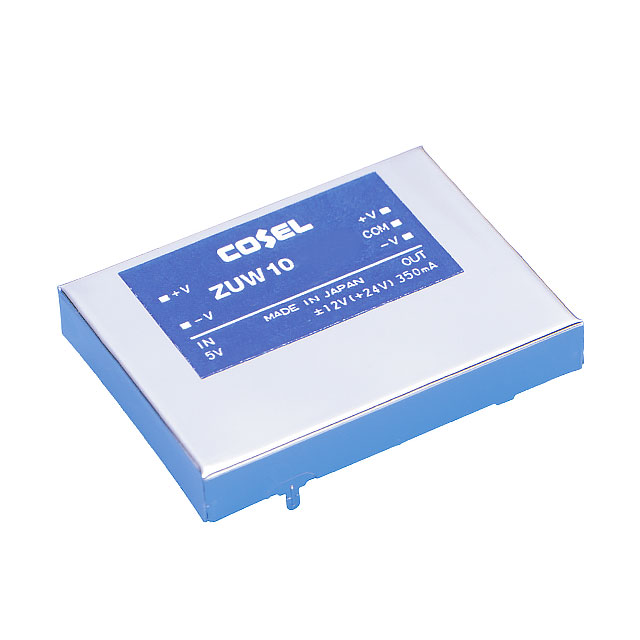

COSEL DC-DC稳压器 ZUW104812

ZUW104812概述


    产品简介


    本系列产品为直流-直流转换器(DC-DC Converter),型号包括ZUW1R5、ZUW3、ZUW6、ZUW10、ZUW15等。这些转换器主要用于电源管理,能够将不同电压等级的直流电转换为所需的输出电压,广泛应用于通信、工业自动化、医疗设备、航空航天等领域。产品设计紧凑,适合PCB板上安装,具有高效率、高可靠性、良好的热管理和宽输入电压范围等特点。

    技术参数


    基本参数
    | 型号 | 最大输出功率 [W] | 输出电压 [V] | 电流 [A] |
    ||
    | ZUW1R50512 | 1.56 | 12 或 +24 | 0.065 |
    | ZUW1R50515 | 1.50 | 15 或 +30 | 0.050 |
    | ZUW1R51212 | 1.56 | 12 或 +24 | 0.065 |
    | ZUW1R51215 | 1.50 | 15 或 +30 | 0.050 |
    | ZUW1R52412 | 1.56 | 12 或 +24 | 0.065 |
    | ZUW1R52415 | 1.50 | 15 或 +30 | 0.050 |
    | ZUW1R54812 | 1.56 | 12 或 +24 | 0.065 |
    | ZUW1R54815 | 1.50 | 15 或 +30 | 0.050 |
    输入参数
    | 型号 | 输入电压 [V] | 输入电流 [A] | 效率 [%] |
    ||
    | ZUW1R50512 | DC 4.5 - 9 | 0.466typ | 67typ |
    | ZUW1R50515 | DC 9 - 18 | 0.448typ | 67typ |
    | ZUW1R51212 | DC 18 - 36 | 0.183typ | 71typ |
    | ZUW1R51215 | DC 36 - 72 | 0.176typ | 71typ |
    | ZUW1R52412 | DC 4.5 - 9 | 0.466typ | 67typ |
    | ZUW1R52415 | DC 9 - 18 | 0.448typ | 67typ |
    | ZUW1R54812 | DC 18 - 36 | 0.183typ | 71typ |
    | ZUW1R54815 | DC 36 - 72 | 0.176typ | 71typ |
    输出参数
    | 型号 | 输出电压 [V] | 电流 [A] | 线性调节 [mV] | 负载调节 [mV] | 波纹 [mVp-p] | 噪声 [mVp-p] | 温度影响 [mV] |

    | ZUW1R50512 | 12 (+24) | 0.065 | 60max | 600max | 120max | 150max | -20 to +55C |
    | ZUW1R50515 | 15 (+30) | 0.050 | 75max | 750max | 120max | 150max | -20 to +55C |
    | ZUW1R51212 | 12 (+24) | 0.065 | 60max | 600max | 120max | 150max | -20 to +55C |
    | ZUW1R51215 | 15 (+30) | 0.050 | 75max | 750max | 120max | 150max | -20 to +55C |
    | ZUW1R52412 | 12 (+24) | 0.065 | 60max | 600max | 120max | 150max | -20 to +55C |
    | ZUW1R52415 | 15 (+30) | 0.050 | 75max | 750max | 120max | 150max | -20 to +55C |
    | ZUW1R54812 | 12 (+24) | 0.065 | 60max | 600max | 120max | 150max | -20 to +55C |
    | ZUW1R54815 | 15 (+30) | 0.050 | 75max | 750max | 120max | 150max | -20 to +55C |

    产品特点和优势


    - 高效率:产品系列具备高效率,最高可达83%,这使得它们在各种应用中能提供更长的工作时间和更低的功耗。
    - 高可靠性:产品通过严格的环境测试,包括振动、冲击测试,确保在严苛环境下也能稳定运行。
    - 多功能输出:通过内部固定和外部可调的方式,可以满足不同的输出需求。
    - 全面保护:包括过流保护、过压保护、远程开关控制等,保证了产品的安全性和稳定性。

    应用案例和使用建议


    这些直流-直流转换器被广泛应用于通信设备、工业控制系统、医疗器械和航空电子设备中。例如,在通信基站中,ZUW15系列转换器可以用于将基站的供电系统转换成所需的电源电压,确保基站设备的正常运行。在使用时,建议定期检查产品的温度状况,确保在高效工作的状态下不会过热。

    兼容性和支持


    - 兼容性:这些转换器的设计考虑到了广泛的输入电压范围,可以与多种电源系统无缝连接。同时,产品尺寸和重量也非常小巧,易于在PCB板上安装。
    - 支持:制造商提供了详细的技术文档和支持服务,包括产品的操作手册、安装指南和技术支持热线。此外,还可以通过官方网站获取最新的软件更新和技术资讯。

    常见问题与解决方案


    1. 问题:产品启动时间过长。
    - 解决方案:检查输入电压是否处于额定范围内,确保所有连接正确无误。
    2. 问题:输出电压不稳定。
    - 解决方案:检查负载情况,确保没有过载现象,并且电压调整范围设置正确。
    3. 问题:波纹噪声过大。
    - 解决方案:检查电路布局,确保滤波电容的容量合适,减少电磁干扰。

    总结和推荐


    综上所述,这款直流-直流转换器系列在高效、可靠性和适应性方面表现出色。它们不仅适用于通信、工业控制等传统领域,还能满足现代复杂电子设备的需求。无论是性能还是性价比,这些产品都值得高度推荐。如果需要更高效的电源解决方案,且希望产品在严苛环境中保持稳定,这些转换器无疑是最佳选择。

ZUW104812参数

参数
同步整流器 -
拓扑 -
最大输入电压 75V
最大输出电压 12V
开关频率 -
最小输出电压 -
输出类型 -
功能 -
最小输入电压 36V
输出数量 2
长*宽*高 45mm*35mm*7mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

ZUW104812厂商介绍

COSEL公司是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信、能源和汽车等领域提供高效率、高可靠性的电源产品。其主营产品包括AC/DC电源、DC/DC转换器、隔离电源模块、LED驱动器等。

COSEL的产品广泛应用于工业自动化、医疗设备、通信基站、电动汽车充电桩、太阳能逆变器等多个领域。其产品以其高效率、高可靠性、小体积、易于集成等特点受到市场青睐。

COSEL的优势在于其强大的研发实力和严格的质量控制。公司拥有一支经验丰富的研发团队,不断推出创新产品以满足市场需求。同时,COSEL严格执行ISO9001和ISO14001等国际质量标准,确保产品质量始终处于行业领先水平。此外,COSEL还提供定制化服务,根据客户需求提供个性化的电源解决方案。

ZUW104812数据手册

厂牌 PDF简要描述 下载
COSEL DC-DC稳压器 COSEL ZUW104812 ZUW104812数据手册

ZUW104812封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 24.9375 ¥ 211.2206
库存: 2
起订量: 2 增量: 1
交货地:
最小起订量为:1
合计: ¥ 211.22
直接购买
加入购物车
