ZUS32412

产品分类: DC-DC稳压器
厂牌: COSEL
产品描述: 1 12V 36V 18V 通孔安装 35mm*23mm*7mm
供应商型号: 1776-1864-ND
供应商: Digi-Key
标准整包数: 1

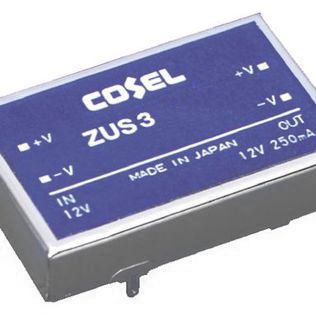

COSEL DC-DC稳压器 ZUS32412

ZUS32412概述

    # ZUS系列DC-DC转换器技术手册

    产品简介


    ZUS系列DC-DC转换器是一款高性能、可适用于多种输入电压范围的电源转换模块,广泛应用于通信设备、工业控制、医疗设备及消费电子产品等领域。该系列产品采用PCB安装设计,具备体积小巧、效率高、稳定性强等特点,为用户提供可靠且经济的供电解决方案。
    主要功能:
    1. 宽输入电压范围:支持4.5V至72V的输入电压,适用于不同场景的供电需求。
    2. 固定输出电压:提供多种输出电压选择(如3.3V、5V、12V、15V),满足不同设备的电源需求。
    3. 高效能设计:典型效率高达83%,适用于对能效要求较高的场景。
    4. 多功能保护:具备过流、过压保护及自动恢复功能,确保设备的安全运行。
    应用领域:
    - 通信设备(路由器、交换机)
    - 工业自动化(PLC、传感器)
    - 医疗设备(监护仪、超声设备)
    - 消费类电子产品(平板电脑、智能家电)

    技术参数


    以下是部分ZUS型号的主要技术参数表:
    | 型号 | 最大输出功率[W] | 输出电压[V] | 输出电流[A] | 输入电压范围[V] | 转换效率[%] |
    |
    | ZUS1R50505 | 1.5 | 5 | 0.3 | 4.5-9 | 68 |
    | ZUS30505 | 3 | 5 | 0.6 | 4.5-9 | 67 |
    | ZUS61205 | 6 | 12 | 0.5 | 36-72 | 78 |
    | ZUS104815 | 10.5 | 15 | 0.7 | 36-72 | 82 |
    其他关键指标:
    - 纹波噪声:最大150mVp-p(带宽20MHz测量)。
    - 隔离度:输入-输出隔离电压500V AC,1分钟。
    - 启动时间:最短20ms(满载情况下)。
    - 工作温度:-20°C至+71°C(额定负载下)。
    - 存储温度:-40°C至+85°C。

    产品特点和优势


    1. 高效的能源利用:典型效率达到70%-83%,显著降低功耗和热量产生。
    2. 多输出电压选择:支持3.3V、5V、12V、15V等多种电压输出,灵活适应各种设备需求。
    3. 卓越的稳定性:具备严格的线性调节率和负载调节率(最大±60mV),保证输出稳定。
    4. 集成化设计:一体化封装,减少外部组件数量,便于安装和维护。
    5. 安全保护机制:支持过流、过压及短路保护,实现可靠运行。

    应用案例和使用建议


    应用案例:
    1. 通信设备:用于无线路由器、交换机等设备,为其提供稳定的5V/12V电源供应。
    2. 医疗设备:为心电图机、呼吸机等提供精准的电源输出,确保设备长时间稳定运行。
    3. 消费电子:为智能家居、游戏控制器等提供可靠的低压供电。
    使用建议:
    - 在选择合适的输出电压时,优先考虑设备的标称电压以避免额外功率损耗。
    - 当负载较大时,可结合散热设计(如添加散热片)来提升长期工作的可靠性。
    - 在极端环境中使用时,应参考“降额曲线”调整输入电压和电流限制,延长产品寿命。

    兼容性和支持


    兼容性:
    ZUS系列转换器具有良好的互操作性,可与市面上主流MCU、DSP芯片配套使用,且与其他品牌同类产品兼容性良好。
    支持服务:
    - 提供详尽的技术文档和支持。
    - 提供一年质保期及终身技术支持服务。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否超出范围;重新检查接线。 |
    | 纹波噪声过大 | 增加外部滤波电容或更换高性能电感。 |
    | 设备启动异常 | 检查输入电压和负载是否符合规定范围。 |

    总结和推荐


    综合评估:
    ZUS系列DC-DC转换器以其紧凑的设计、高效的性能和完善的保护功能,在众多应用领域展现了强大的竞争力。特别是其卓越的稳压能力和兼容性,使其成为各行业设备的理想电源解决方案。
    推荐结论:
    ZUS系列产品经过严格测试和验证,表现出色。对于需要高可靠性、高效率供电的应用场景,强烈推荐选用此系列产品。无论是家庭、企业还是工业级设备,ZUS都能提供可靠的电源支持。

ZUS32412参数

参数
最小输出电压 -
最小输入电压 18V
拓扑 -
最大输出电压 12V
最大输入电压 36V
输出类型 -
同步整流器 -
开关频率 -
功能 -
输出数量 1
长*宽*高 35mm*23mm*7mm
安装方式 通孔安装
应用等级 商用级
零件状态 最后售卖
包装方式 盒装

ZUS32412厂商介绍

COSEL公司是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信、能源和汽车等领域提供高效率、高可靠性的电源产品。其主营产品包括AC/DC电源、DC/DC转换器、隔离电源模块、LED驱动器等。

COSEL的产品广泛应用于工业自动化、医疗设备、通信基站、电动汽车充电桩、太阳能逆变器等多个领域。其产品以其高效率、高可靠性、小体积、易于集成等特点受到市场青睐。

COSEL的优势在于其强大的研发实力和严格的质量控制。公司拥有一支经验丰富的研发团队,不断推出创新产品以满足市场需求。同时,COSEL严格执行ISO9001和ISO14001等国际质量标准,确保产品质量始终处于行业领先水平。此外,COSEL还提供定制化服务,根据客户需求提供个性化的电源解决方案。

ZUS32412数据手册

厂牌 PDF简要描述 下载
COSEL DC-DC稳压器 COSEL ZUS32412 ZUS32412数据手册

ZUS32412封装设计

查看详情并下载
Symbol
Footprint
3D Model
