ZUW1R54815

产品分类: DC-DC稳压器
厂牌: COSEL
产品描述: 2 15V 72V 36V 通孔安装 27.5mm*18mm*7mm
供应商型号: 1776-1904-ND
供应商: Digi-Key
标准整包数: 1

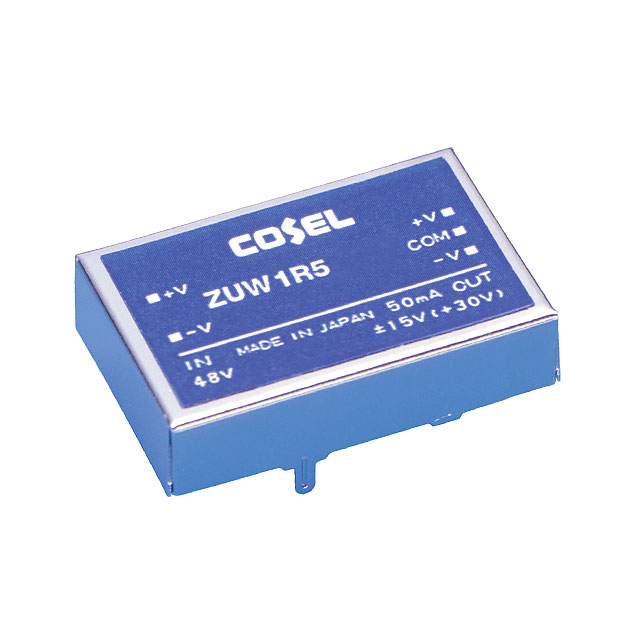

COSEL DC-DC稳压器 ZUW1R54815

ZUW1R54815概述

    ZUW 系列 DC-DC 转换器技术手册

    产品简介


    ZUW系列是一款适用于工业应用的高性能直流到直流转换器(DC-DC Converter),采用PCB贴片安装方式。它设计用于将输入电压转换为稳定的输出电压,广泛应用于电信、计算机、网络设备、工业控制等领域。ZUW系列提供了多种输出电压和电流选择,能够满足不同的电源需求。

    技术参数


    以下是ZUW系列的关键技术参数:
    | 型号 | 最大输出功率(W) | 输出电压(V) | 输出电流(A) | 输入电压范围(V) | 输入电流(A) |
    |
    | ZUW1R50512 | 1.56 | 12 or 24 | 0.065 | 4.5 - 9 | 0.466 |
    | ZUW1R50515 | 1.50 | 15 or 30 | 0.050 | 9 - 18 | 0.448 |
    | ZUW1R51212 | 1.56 | 12 or 24 | 0.065 | 18 - 36 | 0.183 |
    | ZUW1R51215 | 1.50 | 15 or 30 | 0.050 | 36 - 72 | 0.176 |
    | ZUW1R52412 | 1.56 | 12 or 24 | 0.065 | 4.5 - 9 | 0.092 |
    | ZUW1R52415 | 1.50 | 15 or 30 | 0.050 | 9 - 18 | 0.088 |
    | ZUW1R54812 | 1.56 | 12 or 24 | 0.065 | 18 - 36 | 0.046 |
    | ZUW1R54815 | 1.50 | 15 or 30 | 0.050 | 36 - 72 | 0.044 |

    产品特点和优势


    1. 高效率:ZUW系列具有高效的能量转换能力,最高可达83%。
    2. 宽输入电压范围:从4.5V到75V,适合各种不同类型的电源。
    3. 过电流保护:内置过电流保护电路,能够自动恢复,确保系统稳定运行。
    4. 紧凑设计:小巧轻便,适用于空间受限的应用场景。
    5. 宽温度范围:工作温度范围从-40°C到+85°C,确保在极端环境下正常工作。

    应用案例和使用建议


    ZUW系列DC-DC转换器可以用于需要稳定电源的各种应用场景。例如,在工业自动化控制系统中,可以将不同来源的电源统一转换为所需的稳定电压。在使用时,建议确保输入电压在额定范围内,并根据负载情况调整输出电压设置,以获得最佳性能。

    兼容性和支持


    ZUW系列各型号之间无法进行并联或串联操作。该系列产品通过了UL60950-1、EN60950-1和CSA C22.2 No.60950-1认证,并符合IEC60950-1标准。厂商提供详细的技术文档和用户手册,以便用户更好地了解和使用产品。

    常见问题与解决方案


    1. 启动时间过长:检查输入电压是否在额定范围内,若不在,需调整输入电压至额定范围内。
    2. 输出电压不稳定:确保连接稳固,避免因接触不良导致电压波动。
    3. 过热现象:适当增加散热措施,如增加散热片或使用风扇辅助散热。

    总结和推荐


    ZUW系列DC-DC转换器凭借其高效率、宽输入电压范围和优良的保护机制,在工业和商业应用中表现出色。总体而言,我们强烈推荐ZUW系列DC-DC转换器作为可靠、高效的电源解决方案。对于需要高精度、稳定性强的场合,选择ZUW系列无疑是明智之举。

ZUW1R54815参数

参数
同步整流器 -
开关频率 -
输出数量 2
功能 -
最小输入电压 36V
拓扑 -
最小输出电压 -
最大输入电压 72V
最大输出电压 15V
输出类型 -
长*宽*高 27.5mm*18mm*7mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

ZUW1R54815厂商介绍

COSEL公司是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信、能源和汽车等领域提供高效率、高可靠性的电源产品。其主营产品包括AC/DC电源、DC/DC转换器、隔离电源模块、LED驱动器等。

COSEL的产品广泛应用于工业自动化、医疗设备、通信基站、电动汽车充电桩、太阳能逆变器等多个领域。其产品以其高效率、高可靠性、小体积、易于集成等特点受到市场青睐。

COSEL的优势在于其强大的研发实力和严格的质量控制。公司拥有一支经验丰富的研发团队,不断推出创新产品以满足市场需求。同时,COSEL严格执行ISO9001和ISO14001等国际质量标准,确保产品质量始终处于行业领先水平。此外,COSEL还提供定制化服务,根据客户需求提供个性化的电源解决方案。

ZUW1R54815数据手册

厂牌 PDF简要描述 下载
COSEL DC-DC稳压器 COSEL ZUW1R54815 ZUW1R54815数据手册

ZUW1R54815封装设计

查看详情并下载
Symbol
Footprint
3D Model
