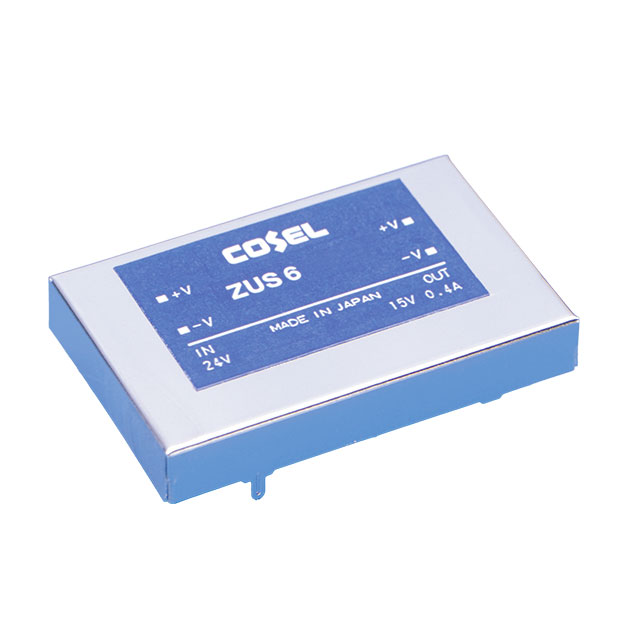

ZUS64812

产品分类: DC-DC稳压器
厂牌: COSEL
产品描述: 1 12V 72V 36V 通孔安装 44.5mm*28mm*7mm
供应商型号: 1776-1879-ND
供应商: Digi-Key
标准整包数: 1
COSEL DC-DC稳压器 ZUS64812

ZUS64812概述

    电子元器件技术手册:ZUS1R5 系列 DC-DC 转换器

    1. 产品简介


    ZUS1R5 系列是一款高效的 DC-DC 转换器,适用于多种电子设备和系统。它具有固定输出电压,支持多种输入电压(4.5V至72V),能够为不同应用场景提供稳定的直流输出电压(5V、12V、15V)。该系列转换器采用PCB安装方式,体积小且重量轻,非常适合空间受限的应用场合。

    2. 技术参数


    以下是 ZUS1R5 系列产品的技术规格:
    | 型号 | 最大输出功率 [W] | 输入电压范围 [V] | 输出电压 [V] | 输出电流 [A] |

    | ZUS1R50505 | 1.50 | DC4.5 - 9 | 5 | 0.30 |
    | ZUS1R50512 | 1.56 | DC9 - 18 | 12 | 0.13 |
    | ZUS1R50515 | 1.50 | DC18 - 36 | 15 | 0.10 |
    | ZUS1R51205 | 1.50 | DC36 - 72 | 5 | 0.30 |
    | ZUS1R51212 | 1.56 | DC36 - 72 | 12 | 0.13 |
    | ZUS1R51215 | 1.50 | DC36 - 72 | 15 | 0.10 |
    | ZUS1R52405 | 1.50 | DC36 - 72 | 5 | 0.30 |
    | ZUS1R52412 | 1.56 | DC36 - 72 | 12 | 0.13 |
    | ZUS1R52415 | 1.50 | DC36 - 72 | 15 | 0.10 |
    | ZUS1R54805 | 1.50 | DC36 - 72 | 5 | 0.30 |
    | ZUS1R54812 | 1.56 | DC36 - 72 | 12 | 0.13 |
    | ZUS1R54815 | 1.50 | DC36 - 72 | 15 | 0.10 |
    此外,ZUS1R5 系列具有以下关键电气特性:
    - 效率: 根据不同的输入电压,效率范围在67%到78%之间。
    - 线性调节: 线性调节范围最大为60毫伏。
    - 负载调节: 负载调节范围最大为120毫伏。
    - 纹波: 输出电压纹波范围最大为120毫伏峰峰值。
    - 纹波噪声: 纹波噪声范围最大为150毫伏峰峰值。
    - 温度稳定性: 在-20°C至+55°C的温度范围内,最大温度漂移为50毫伏。

    3. 产品特点和优势


    ZUS1R5 系列具备以下独特功能和优势:
    - 高效率: 能够达到最高78%的效率,有效减少能源损耗。
    - 宽输入电压范围: 支持从4.5V到72V的输入电压,适应性强。
    - 稳定输出: 通过优秀的线性调节和负载调节能力,确保输出电压的稳定性。
    - 抗干扰能力强: 纹波和纹波噪声控制优异,适合对信号质量要求较高的应用。
    - 过电流保护: 自动恢复型过电流保护机制,提高系统的可靠性和安全性。

    4. 应用案例和使用建议


    ZUS1R5 系列广泛应用于通信设备、工业自动化控制系统、医疗器械等领域。例如,在通信设备中,它可以作为电源模块的一部分,为各种接口电路提供稳定的供电;在工业自动化系统中,它可以作为远程传感器的数据采集电源,确保数据传输的准确性。
    使用建议:
    - 在选择输入电压时,应考虑电源适配器或电池的输出电压,以保证最佳的效率和稳定性。
    - 在安装过程中,确保导线与PCB板之间的连接良好,避免不必要的电感效应影响输出稳定性。
    - 根据应用需求调整散热设计,以确保长期稳定运行。

    5. 兼容性和支持


    ZUS1R5 系列产品不支持与其他模型进行串联或并联操作。对于支持标准电源模块的应用,ZUS1R5 系列具有良好的兼容性。厂商提供了全面的技术支持和售后服务,包括安装指导、故障排除等。

    6. 常见问题与解决方案


    Q: 为何输出电压出现波动?
    A: 检查输入电压是否稳定,确保纹波噪声不超过规定的最大值。
    Q: 过电流保护启动后如何恢复正常?
    A: 过电流保护自动恢复,当负载减小时,系统将自动恢复正常工作。

    7. 总结和推荐


    ZUS1R5 系列凭借其高效率、稳定输出、宽输入电压范围等特点,非常适合于各种对电源稳定性要求较高的应用场合。建议在需要高可靠性的电子设备中使用该系列转换器,以确保系统的高效运行和长寿命。

ZUS64812参数

参数
输出类型 -
最小输出电压 -
最大输入电压 72V
功能 -
最大输出电压 12V
拓扑 -
最小输入电压 36V
同步整流器 -
开关频率 -
输出数量 1
长*宽*高 44.5mm*28mm*7mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

ZUS64812厂商介绍

COSEL公司是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信、能源和汽车等领域提供高效率、高可靠性的电源产品。其主营产品包括AC/DC电源、DC/DC转换器、隔离电源模块、LED驱动器等。

COSEL的产品广泛应用于工业自动化、医疗设备、通信基站、电动汽车充电桩、太阳能逆变器等多个领域。其产品以其高效率、高可靠性、小体积、易于集成等特点受到市场青睐。

COSEL的优势在于其强大的研发实力和严格的质量控制。公司拥有一支经验丰富的研发团队,不断推出创新产品以满足市场需求。同时,COSEL严格执行ISO9001和ISO14001等国际质量标准,确保产品质量始终处于行业领先水平。此外,COSEL还提供定制化服务,根据客户需求提供个性化的电源解决方案。

ZUS64812数据手册

厂牌 PDF简要描述 下载
COSEL DC-DC稳压器 COSEL ZUS64812 ZUS64812数据手册

ZUS64812封装设计

查看详情并下载
Symbol
Footprint
3D Model
