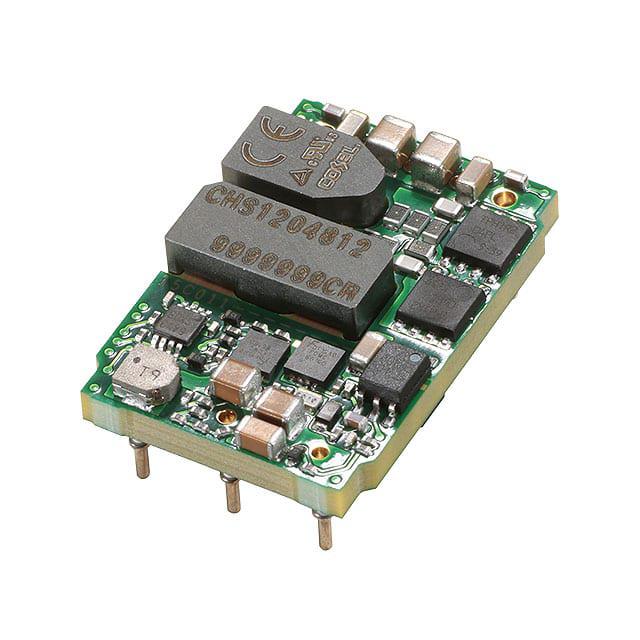

CHS120483R3

产品分类: DC-DC稳压器
厂牌: COSEL
产品描述: 1 3.3V 76V 36V 通孔安装 33mm*22.9mm*10.5mm
供应商型号: 4295817
供应商: 海外现货
标准整包数: 1
COSEL DC-DC稳压器 CHS120483R3

CHS120483R3概述

    CHS系列DC-DC转换器技术手册

    产品简介


    CHS系列是专为工业应用设计的高效能直流-直流转换器模块,适用于多种输入电压范围(如36V至76V)和输出电压等级(如3.3V、5V和12V)。这些模块集成了先进的电源管理技术和隔离功能,具有高效率、宽工作温度范围和高可靠性等优势。它们广泛应用于工业自动化、通信系统、航空航天及电动汽车等领域。

    技术参数


    以下是CHS系列DC-DC转换器的主要技术参数:
    | 型号 | 最大输出功率(W) | 输入电压(V) | 输出电压(V) | 电流(A) | 效率(%) |
    |
    | CHS60483R3 | 59.4 | DC36 - 76 | 3.3 | 18 | 91.5 |
    | CHS604805 | 60.0 | DC36 - 76 | 5.0 | 12 | 93.0 |
    | CHS604812 | 72.0 | DC36 - 76 | 12 | 6 | 92.5 |
    | CHS80483R3 | 82.5 | DC36 - 76 | 3.3 | 25 | 92.0 |
    | CHS804805 | 80.0 | DC36 - 76 | 5.0 | 16 | 92.0 |
    | CHS804812 | 90.0 | DC36 - 76 | 12 | 7.5 | 92.0 |
    | CHS1202405 | 120.0 | DC18 - 36 | 5.0 | 24 | 92.5 |
    | CHS1202412 | 120.0 | DC18 - 36 | 12 | 10 | 91.5 |
    | CHS1202415 | 120.0 | DC18 - 36 | 15 | 8 | 91.0 |
    | CHS1202424 | 100.8 | DC18 - 36 | 24 | 4.2 | 90.5 |
    | CHS120483R3 | 99.0 | DC36 - 76 | 3.3 | 30 | 92.5 |
    | CHS1204805 | 120.0 | DC36 - 76 | 5.0 | 24 | 93.0 |
    | CHS1204812 | 120.0 | DC36 - 76 | 12 | 10 | 93.0 |
    | CHS1204815 | 120.0 | DC36 - 76 | 15 | 8 | 92.0 |
    | CHS1204824 | 100.8 | DC36 - 76 | 24 | 4.2 | 91.0 |
    | CHS200483R3 | 165.0 | DC36 - 76 | 3.3 | 50 | 93.0 |
    | CHS2004805 | 200.0 | DC36 - 76 | 5.0 | 40 | 94.0 |
    | CHS2004812 | 192.0 | DC36 - 76 | 12 | 16 | 94.0 |

    产品特点和优势


    1. 高效能:采用先进的开关模式拓扑结构,最高效率可达94%。
    2. 宽工作温度范围:可在-40°C到+85°C之间稳定运行。
    3. 高可靠性:通过严格的振动和冲击测试,确保在恶劣环境下仍能正常工作。
    4. 集成度高:内置远程感测和远程启停控制功能,便于系统集成。
    5. 多种输出选项:提供多种电压和电流组合,满足不同应用需求。
    6. 过载保护:具备过电流和过电压保护功能,保证安全可靠运行。

    应用案例和使用建议


    CHS系列DC-DC转换器广泛应用于多种工业场景,例如工业自动化设备、通信基站、数据中心、医疗设备等。例如,在工业自动化设备中,CHS系列可作为电源模块,为控制器和其他传感器提供稳定的电力供应。在使用过程中,建议根据实际负载情况选择合适的型号,并确保散热良好,以提高转换器的工作效率和寿命。

    兼容性和支持


    CHS系列DC-DC转换器具有良好的兼容性,可以与市面上大多数标准接口设备配套使用。厂商提供了详细的技术文档和售后服务,确保客户能够顺利部署和维护设备。此外,还提供了一系列技术培训和支持服务,帮助用户更好地理解和使用产品。

    常见问题与解决方案


    1. 启动时间过长
    - 解决方案:检查输入电压是否符合规定范围,调整负载大小,必要时增加散热措施。
    2. 输出电压不稳定
    - 解决方案:确认负载是否超出额定范围,调节外部电阻进行输出电压调整。
    3. 过热现象
    - 解决方案:改善散热条件,如使用强制风冷或增加散热片。
    4. 启动失败
    - 解决方案:检查电源连接和接地线是否正确,确认输入电压是否符合要求。

    总结和推荐


    CHS系列DC-DC转换器以其高效率、宽工作温度范围、高可靠性等特点,在众多工业应用中表现出色。无论是在苛刻的工业环境中还是复杂的自动化系统中,CHS系列都能提供可靠的电源解决方案。强烈推荐给需要高性能、高可靠性的电源模块的应用场景。

CHS120483R3参数

参数
输出数量 1
同步整流器 -
功能 -
最小输入电压 36V
最大输入电压 76V
输出类型 -
拓扑 -
开关频率 -
最大输出电压 3.3V
最小输出电压 -
长*宽*高 33mm*22.9mm*10.5mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

CHS120483R3厂商介绍

COSEL公司是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信、能源和汽车等领域提供高效率、高可靠性的电源产品。其主营产品包括AC/DC电源、DC/DC转换器、隔离电源模块、LED驱动器等。

COSEL的产品广泛应用于工业自动化、医疗设备、通信基站、电动汽车充电桩、太阳能逆变器等多个领域。其产品以其高效率、高可靠性、小体积、易于集成等特点受到市场青睐。

COSEL的优势在于其强大的研发实力和严格的质量控制。公司拥有一支经验丰富的研发团队,不断推出创新产品以满足市场需求。同时,COSEL严格执行ISO9001和ISO14001等国际质量标准,确保产品质量始终处于行业领先水平。此外,COSEL还提供定制化服务,根据客户需求提供个性化的电源解决方案。

CHS120483R3数据手册

厂牌 PDF简要描述 下载
COSEL DC-DC稳压器 COSEL CHS120483R3 CHS120483R3数据手册

CHS120483R3封装设计

查看详情并下载
Symbol
Footprint
3D Model
