862-693

产品分类: 接线板-面板安装
厂牌: WAGO
产品描述: 4-Conductor Chassis-mount Terminal Strip, Snap-in foot at pos. 1+3, plain, without ground contact, 3-Pole
供应商型号: 2946-862-693-ND
供应商: Digi-Key
标准整包数: 1

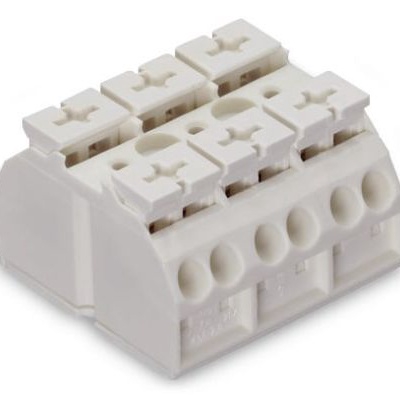

WAGO 接线板-面板安装 862-693

862-693概述


    产品简介


    本技术手册详细介绍的是WAGO公司的4-Leg Device Connection Terminal(4-Leg设备连接终端),型号为862-693。该产品是一种用于设备连接的端子,采用Push-in CAGE CLAMP®(推入式笼形夹)连接技术。此产品具有三个极位,设计适用于铜和铝导线的连接。该终端没有PE接触,适用于工业和自动化控制系统中,能够承受高达500V的工作电压和6kV的冲击电压。特别适合于各种导线材料的直接连接,支持多种导线横截面积范围。

    技术参数


    - 额定电压:500V
    - 冲击电压:6kV
    - 额定电流:32A
    - 连接技术:Push-in CAGE CLAMP®(推入式笼形夹)
    - 安装方式:固定脚安装
    - 导线横截面积:
    - 直接可连接导线:0.75 … 4 mm² / 18 … 12 AWG
    - 多股导线:0.5 … 4 mm² / 20 … 12 AWG
    - 纤细导线:0.5 … 4 mm² / 20 … 12 AWG
    - 带绝缘套筒的纤细导线:0.5 … 2.5 mm² / 20 … 12 AWG
    - 剥线长度:10 … 11 mm / 0.39 … 0.43 英寸
    - 极数:3
    - 总接触点数量:12
    - 总潜在数量:3
    - 布线方式:侧面布线
    - 几何尺寸:
    - 间距:12 mm / 0.472 英寸
    - 宽度:36 mm / 1.417 英寸
    - 高度(自表面起):22.3 mm / 0.878 英寸
    - 深度:35 mm / 1.378 英寸
    - 机械参数:
    - 固定方式:固定脚
    - 印记:无印记
    - 材质参数:
    - 颜色:白色
    - 火灾负荷:0.394 MJ
    - 重量:20.682 克

    产品特点和优势


    这款4-Leg Device Connection Terminal(4-Leg设备连接终端)的优势在于其可靠的Push-in CAGE CLAMP®连接技术,该技术能够实现快速而安全的导线连接。它的多股导线和纤细导线兼容能力使其在工业自动化环境中极为适用。同时,该产品的标准化设计使其易于安装和维护。此外,产品颜色统一为白色,方便与不同颜色标识的电路线区分,提升了安全性。

    应用案例和使用建议


    该终端通常用于自动化控制系统的布线,例如电机控制中心(MCC)、自动化生产线和机器内部布线等。建议在使用时确保导线的剥线长度符合产品规定的范围,以保证最佳的连接效果。在复杂电路中,可以考虑使用配套的工具和配件(如工具862-482和绝缘材料709-177)来提高操作效率和安全性。

    兼容性和支持


    为了与该终端配合使用,WAGO公司提供了匹配的工具和配件,例如工具862-482和绝缘材料709-177。此外,WAGO官方提供详细的文档和培训资料,帮助用户更好地了解和使用这些产品。如有任何问题,可以通过电话(+49 (571) 887-44222)或电子邮件(info.de@wago.com)联系客服,获取进一步的技术支持。

    常见问题与解决方案


    - 问题1:如何正确连接导线?
    - 解决方案:确保导线的剥线长度在规定范围内,然后将导线插入Push-in CAGE CLAMP®连接点中,使用合适的工具(如工具862-482)按压连接点以确保紧密接触。

    - 问题2:如何更换已损坏的连接终端?
    - 解决方案:断开电源后,使用合适的工具拆除旧终端并安装新的终端,注意保持电路的正确连接顺序。
    - 问题3:如何标识各个连接点?
    - 解决方案:使用随附的标签(如材料709-177)进行标记,以确保正确的电路连接和易于维护。

    总结和推荐


    总体来说,WAGO的4-Leg Device Connection Terminal(862-693)是一款非常可靠且多功能的连接终端。其Push-in CAGE CLAMP®技术保证了连接的安全性和稳定性,使其非常适合于各种工业自动化控制系统中。该产品具备广泛的导线兼容性和简单的安装过程,能够大大提升工作效率和系统可靠性。因此,强烈推荐在类似的自动化控制系统项目中使用此产品。

862-693参数

参数
长*宽*高 36mm(宽度)
零件状态 在售
包装方式 袋装

862-693厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

862-693数据手册

厂牌 PDF简要描述 下载
WAGO 接线板-面板安装 WAGO 862-693 862-693数据手册

862-693封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.3264 ¥ 28.1081
10+ $ 2.2828 ¥ 19.2897
50+ $ 1.8167 ¥ 15.3509
100+ $ 1.6677 ¥ 14.0924
250+ $ 1.5128 ¥ 12.7834
500+ $ 1.445 ¥ 12.2099
库存: 49
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 28.1
直接购买
加入购物车
