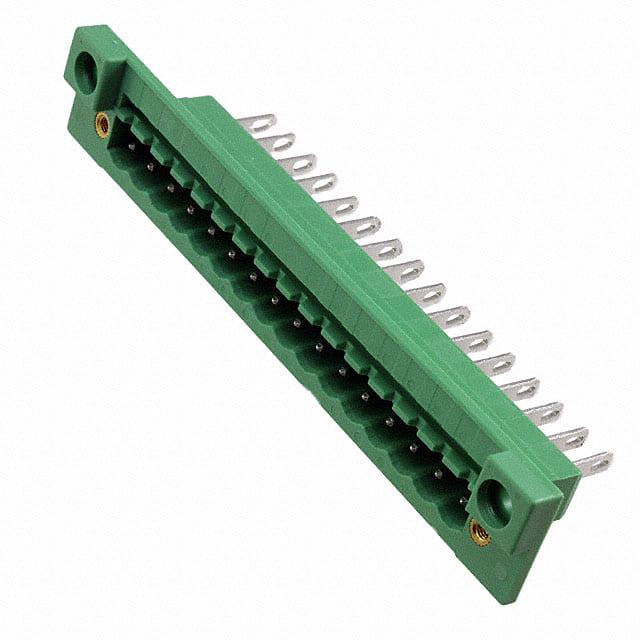

0710316

产品分类: 接线板-面板安装
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact 5.08mm间距16p插拔式接线端子 直通接头, DFK-MSTB 2.5/16-GF-5.08系列, 320.0 v, 焊接/滑扣
供应商型号: JY-0710316
供应商: 云汉优选
标准整包数: 1
PHOENIX CONTACT 接线板-面板安装 0710316

0710316概述

    Base Strip DFK-MSTB 2,5/16-GF-5,08 技术手册



    产品简介




    基本介绍

    DFK-MSTB 2,5/16-GF-5,08 是一款适用于工业控制系统的插件组件,主要用于电路板连接。该组件采用绿色外壳,能够确保较高的机械和电气稳定性。典型的应用领域包括工业自动化、楼宇自动化、能源管理以及控制系统等领域。

    主要功能

    - 插件式连接器:用于连接相应的 MSTB 2,5 或 FKC 2,5 插头。
    - 焊接/卡接连接方式:方便安装和固定。
    - 便于组装:可用于直接安装在设备或机箱面板上。

    应用领域

    该插件组件广泛应用于自动化控制系统、电气工程以及各类工业机械设备中。


    技术参数




    基础规格

    - 长度(a):76.2 mm
    - 间距(Pitch):5.08 mm
    - 位置数(Number of positions):16
    - 外壳颜色:绿色
    - 接触表面:镀锡
    - 螺钉规格:M3 x 10

    电气特性

    - 额定电流(Nominal current IN):12 A
    - 额定电压(Nominal voltage UN):320 V
    - 绝缘材料等级(Insulating material group):I
    - 绝缘材料(Insulating material):PA
    - 耐冲击电压(Rated surge voltage III/3):4 kV
    - 最大负载电流:12 A

    导线规格

    - 固体导线最小截面积:0.2 mm²
    - 固体导线最大截面积:2.5 mm²
    - 扭绞导线最小截面积:0.2 mm²
    - 扭绞导线最大截面积:2.5 mm²
    - AWG 规格范围:24 - 12

    认证与标准

    - UL/CUL 认证:Use Group B 300 V / 15 A, Use Group D 300 V / 15 A
    - VDE 认证:额定电压 UN 250 V
    - CSA 认证:额定电流 IN 10 A, 额定电压 UN 300 V
    - GOST 认证:额定电流 IN 12 A, 额定电压 UN 250 V


    产品特点和优势




    特点

    - 支持 16 个位置的连接。
    - 间距为 5.08 mm,适合多种类型的电路板连接。
    - 具备高绝缘性能和耐冲击电压能力,保证了电路的稳定性和可靠性。
    - 提供多种连接方式,方便根据需求选择合适的连接方法。

    优势

    - 可以固定在厚度达 6 mm 的面板上,方便在各种场合下使用。
    - 支持多种认证标准,如 UL/CUL、VDE、CSA 等,确保了产品在全球范围内的适用性。
    - 具有良好的抗振动和抗冲击性能,适合恶劣的工业环境。


    应用案例和使用建议




    应用案例

    - 工业自动化控制系统:用于机器之间的信号传输。
    - 楼宇自动化系统:用于智能家居设备的信号连接。
    - 能源管理系统:用于分布式电源的信号连接和监控。

    使用建议

    - 在安装时,确保导线截面积符合规格要求,避免过载。
    - 定期检查连接处是否有松动现象,及时紧固螺丝。
    - 在恶劣环境下使用时,可以考虑添加防护措施,提高产品的耐用性。


    兼容性和支持




    兼容性

    - 该产品可以与同类的 MSTB 2,5 和 FKC 2,5 插头兼容,方便进行扩展和替换。

    支持

    - 出厂时提供详细的安装和维护指南,用户可参考手册进行操作。
    - 提供全面的技术支持服务,包括电话咨询、在线帮助等。


    常见问题与解决方案




    常见问题

    1. 连接不牢固,如何处理?
    2. 导线容易脱落,怎么办?

    解决方案

    1. 连接不牢固:请检查螺丝是否拧紧,如果螺丝松动,请重新固定。
    2. 导线容易脱落:请确认导线截面积符合规格要求,并使用适当的焊接工具固定。


    总结和推荐




    综合评估

    DFK-MSTB 2,5/16-GF-5,08 是一款集高性能和多功能于一体的插件组件,适用于各种复杂的工业应用场景。其可靠的设计和稳定的性能使其在市场上具备较强的竞争力。

    结论

    我们强烈推荐使用这款产品,特别是在需要高度可靠的电路连接的场合。其广泛的认证和多样的连接方式使得它非常适合在各种工业环境中应用。

0710316参数

参数
长*宽*高 17.5mm*101.6mm*29.5mm
安装方式 法兰安装,螺纹安装
零件状态 在售
包装方式 散装

0710316厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

0710316数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线板-面板安装 PHOENIX CONTACT 0710316 0710316数据手册
