0707125

产品分类: 接线板-面板安装
厂牌: PHOENIX CONTACT
产品描述:
供应商型号: 0707125
供应商: Master
标准整包数: 50

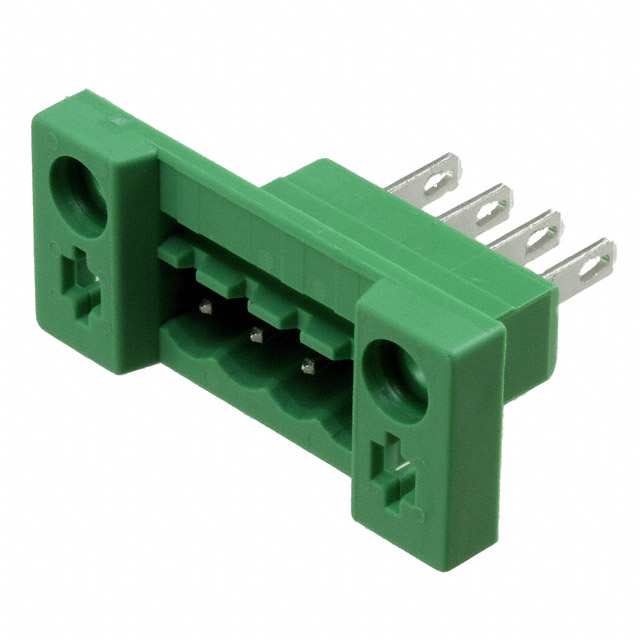

PHOENIX CONTACT 接线板-面板安装 0707125

0707125概述

    印刷电路板连接器DFK-MSTB 2.5/4-G (0707125) 技术手册

    1. 产品简介

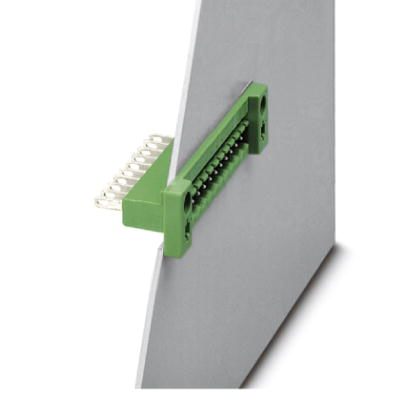

    印刷电路板连接器DFK-MSTB 2.5/4-G是一种高性能的穿墙式插座,专为工业自动化和电力传输设计。其主要功能是通过焊接或滑套连接技术将电缆与印刷电路板连接起来,同时提供稳定的电流传输和可靠的机械固定能力。该产品广泛应用于工业控制设备、电源分配系统及其它需要可靠连接的应用场景。

    2. 技术参数


    以下为该产品的核心技术参数:
    | 参数项 | 具体值 |

    | 标称工作电流 | 12 A |
    | 额定电压(III/2) | 320 V |
    | 位数 | 4 |
    | 针距 | 5 mm |
    | 接线方式 | 焊接/滑套连接 |
    | 绝缘材料 | PA |
    | 阻燃等级(UL 94) | V2 |
    | 尺寸(长×宽×高) | 17.5 mm × 40 mm × 29.5 mm |
    | 最小导线横截面 | 0.2 mm² |
    | 最大导线横截面 | 2.5 mm² |
    | 温度范围 | -40°C 至 +105°C |

    3. 产品特点和优势


    - 灵活性:既支持焊接连接也支持滑套连接,为工程师提供了更大的设计自由度。
    - 可靠性:通过UL 94 V2阻燃测试,确保产品在恶劣环境下的长期稳定性。
    - 安全认证:获得多项国际认证,包括VDE、CSA、IECEE CB和cULus,进一步保障产品质量。
    - 兼容性强:与多种配套产品兼容,便于集成到不同的电路系统中。

    4. 应用案例和使用建议


    应用案例
    - 工业自动化控制设备内部布线。
    - 通信电源模块的连接。
    - 智能家居设备的多路供电接口。
    使用建议
    - 在安装过程中,严格按照说明书中的尺寸要求进行打孔以确保安装牢固。
    - 针对柔性导线连接,建议先进行剥线处理并确保导线完全插入接线槽内。

    5. 兼容性和支持


    该产品可与Phoenix Contact系列中的其他插拔式连接器如MVSTBW、MVSTBR、MSTBP等配合使用。厂商提供了详尽的技术支持文档以及在线帮助资源,方便用户快速解决问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插头无法完全插入 | 确认针距是否匹配并检查是否有异物 |
    | 连接处温度过高 | 减少负载电流或更换更高规格的产品 |
    | 插座接触不良 | 检查插针是否变形或有氧化层 |

    7. 总结和推荐


    DFK-MSTB 2.5/4-G凭借其灵活的设计、稳定的表现以及全面的安全认证,在工业领域具有极高的实用价值。它是一款值得信赖的选择,尤其适合对空间布局要求较高的场景。我们强烈推荐此款产品给寻求高效、安全连接解决方案的工程师和技术人员。

0707125参数

参数
长*宽*高 17.5mm*40mm*29.5mm
安装方式 法兰安装,螺纹安装
零件状态 在售
包装方式 散装

0707125厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

0707125数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线板-面板安装 PHOENIX CONTACT 0707125 0707125数据手册

0707125封装设计

查看详情并下载
Symbol
Footprint
3D Model
