0710183

产品分类: 接线板-面板安装
厂牌: PHOENIX CONTACT
产品描述: Conn Shrouded Header (4 Sides) HDR 3 POS 5.08mm Solder Lug ST Wall Mount
供应商型号: JY-0710183
供应商: 云汉优选
标准整包数: 1

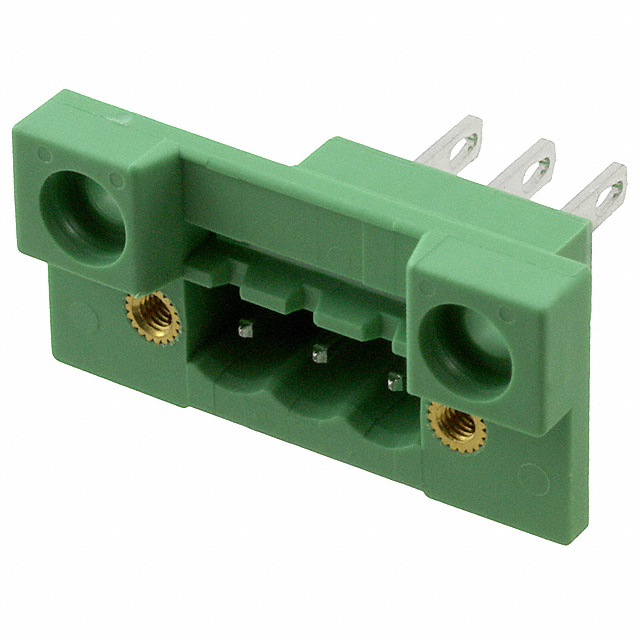

PHOENIX CONTACT 接线板-面板安装 0710183

0710183概述

    DFK-MSTB 2,5/3-GF-5,08 基座条形端子技术手册

    1. 产品简介


    DFK-MSTB 2,5/3-GF-5,08 是一种基座条形端子,专为电子设备的连接需求设计。它包含三个位置,适用于320V的额定电压,最大额定电流可达12A。这款端子采用5.08mm间距的设计,具有坚固的安装方式和耐用的材料,能够承受较高的冲击电压(4kV)。该端子通常应用于各种工业控制设备、电源供应系统及汽车电子等领域。

    2. 技术参数


    | 参数类别 | 详细描述 |

    | 额定电压 (III/2) | 320 V |
    | 最大额定电流 | 12 A |
    | 连接方式 | 焊接/压线连接 |
    | 接触表面材料 | 锡镀层 |
    | 颜色 | 绿色 |
    | 绝缘材料 | 聚酰胺 (PA) |
    | 尺寸 | 间距5.08mm;宽度10.16mm;高度7.62mm |
    | 额定冲击电压 | III/3: 4 kV; III/2: 4 kV; II/2: 4 kV |
    | 额定电压 (UL/CUL) | 使用组B: 250V;使用组D: 300V |
    | 适用导体横截面 | 实心导体:最小0.2 mm²,最大2.5 mm² |
    绞合导体:最小0.2 mm²,最大2.5 mm² |

    3. 产品特点和优势


    - 安装简便:可以固定在厚度不超过6mm的面板上,通过两个M3 x 10螺丝固定。
    - 插拔方便:外部可直接插接到MSTB 2,5或FKC 2,5插头。
    - 灵活组合:内部焊锡和2.8mm压线插接连接器可以组合使用,提供多种连接选择。
    - 高可靠性:具有VDE认证和UL/CUL认可,符合EN-VDE标准。

    4. 应用案例和使用建议


    这款基座条形端子常用于工业自动化、机械设备、汽车电子等领域。对于使用该产品的设备,建议严格按照其额定电流和电压使用,避免过载导致的短路风险。此外,在装配时应注意检查导体横截面和螺丝固定,确保稳定连接。

    5. 兼容性和支持


    DFK-MSTB 2,5/3-GF-5,08 端子可以与多种其他端子或设备兼容。产品供应商提供了详细的技术文档和支持服务,客户可以在官网下载相关资料或联系技术支持以获取帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不牢固 | 检查螺丝是否拧紧,导体是否安装正确 |
    | 电流过大引起发热 | 检查负载电流是否超过额定值 |
    | 接触不良 | 清洁接触面并重新安装 |

    7. 总结和推荐


    DFK-MSTB 2,5/3-GF-5,08 基座条形端子凭借其可靠的性能和多样的应用场景,在工业电子领域具有显著的竞争优势。其坚固的结构、广泛的电气特性和出色的兼容性使其成为许多复杂电子系统的理想选择。建议在选择合适的连接器时考虑其具体的应用需求和技术参数。
    总的来说,DFK-MSTB 2,5/3-GF-5,08 基座条形端子是一款非常值得推荐的产品,特别是对于那些需要高性能连接器来确保可靠性的应用场景。

0710183参数

参数
长*宽*高 17.5mm*35.56mm*29.5mm
安装方式 法兰安装,螺纹安装
零件状态 在售
包装方式 散装

0710183厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

0710183数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线板-面板安装 PHOENIX CONTACT 0710183 0710183数据手册

0710183封装设计

查看详情并下载
Symbol
Footprint
3D Model
