0708360

产品分类: 接线板-面板安装
厂牌: PHOENIX CONTACT
产品描述:
供应商型号: 651-0708360
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 接线板-面板安装 0708360

0708360概述


    产品简介


    产品概述

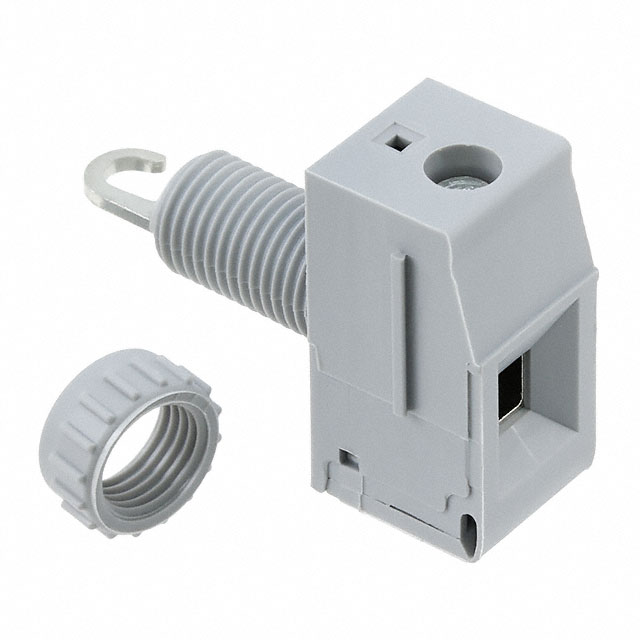

    VDFK 4-DP 是一款面板穿通接线端子块,专为满足严苛的应用需求而设计。它适用于工业控制、建筑自动化和电力分配系统等领域。本产品通过螺丝连接和焊锡连接两种方式提供灵活的连接选项。
    主要功能
    - Screw connection: 使用螺丝固定电线,提供可靠的连接。
    - Solder connection: 支持焊锡连接,适用于需要更高连接稳定性的场合。
    - Easy fixing: 可通过塑料压花螺母或快速安装楔轻松固定。
    - High current capacity: 额定电流高达 32A,适应大功率设备的需求。
    应用领域
    - 工业控制系统
    - 建筑自动化系统
    - 电力分配系统
    - 各类电气设备

    技术参数


    主要

    技术参数


    - 额定电流: 32A
    - 额定电压: 500V
    - 绝缘材料: PA(聚酰胺)
    - 污染等级: 3级
    - 耐火等级: UL 94 V0
    - 浪涌电压等级: 6kV
    - 安装方向: 导线连接方向 0°
    - 导线横截面范围:
    - 固体导线:0.2mm² 至 6mm² 或 24AWG 至 10AWG
    - 柔性导线:0.2mm² 至 4mm² 或 24AWG 至 10AWG
    - 螺丝连接尺寸: M3
    - 拧紧扭矩: 0.6Nm 至 0.8Nm
    - 宽度: 10mm
    - 颜色: 灰色

    产品特点和优势


    - 易于安装: 提供塑料压花螺母或快速安装楔,便于操作。
    - 安全可靠: 触摸保护的绝缘外壳设计,确保操作安全。
    - 可组态: 终端块可以进行组合安装,方便空间利用。
    - 通用性强: 采用通用螺丝连接,支持多种类型的导线。
    - 结构紧凑: 紧凑的设计使产品体积小巧,适合狭小的空间。

    应用案例和使用建议


    应用场景
    VDFK 4-DP 广泛应用于工厂自动化系统、建筑布线和各类电气设备的连接。例如,在工业控制系统中,可用于连接电机、传感器和各种控制设备;在建筑自动化系统中,可用于照明系统的连接和控制。
    使用建议
    - 在安装时,确保螺丝连接的拧紧扭矩在规定范围内,以确保连接的稳定性。
    - 对于柔性导线,建议使用带有塑料套管的双头端子,以提高连接的安全性和可靠性。
    - 安装时应注意导线的剥离长度,避免因过长或过短导致接触不良。

    兼容性和支持


    兼容性
    - VDFK 4-DP 适用于广泛的电气设备和系统,能够与大多数常见的接线端子板和连接器兼容。
    厂商支持
    - Phoenix Contact 提供全面的技术支持和售后服务,包括详细的用户手册、安装指南和技术咨询等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 导线连接不牢固 | 确保拧紧螺丝的扭矩在规定的范围内。 |
    | 连接处发热 | 检查连接点是否有松动,重新拧紧螺丝并确保导线完全接触。 |
    | 导线剥皮不当 | 按照规定的长度进行剥皮,建议使用专用工具以获得良好的效果。 |

    总结和推荐


    产品综合评估
    VDFK 4-DP 面板穿通接线端子块是一款高性能、高可靠性的产品。其紧凑的设计、多种连接方式、优秀的安全性以及广泛的适用范围使其成为工业控制和建筑自动化领域的理想选择。
    推荐结论
    鉴于 VDFK 4-DP 的优异性能和广泛应用,强烈推荐在工业控制系统、建筑自动化系统和电力分配系统中使用。如果您正在寻找一个既可靠又经济的连接解决方案,那么 VDFK 4-DP 将是您的理想之选。

0708360参数

参数
长*宽*高 10mm(宽度)*10mm(高度)
安装方式 墙壁安装
零件状态 在售
包装方式 散装

0708360厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

0708360数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线板-面板安装 PHOENIX CONTACT 0708360 0708360数据手册

0708360封装设计

查看详情并下载
Symbol
Footprint
3D Model
