0711205

产品分类: 接线板-面板安装
厂牌: PHOENIX CONTACT
产品描述:
供应商型号: Q-0711205
供应商: 期货订购
标准整包数: 50
PHOENIX CONTACT 接线板-面板安装 0711205

0711205概述

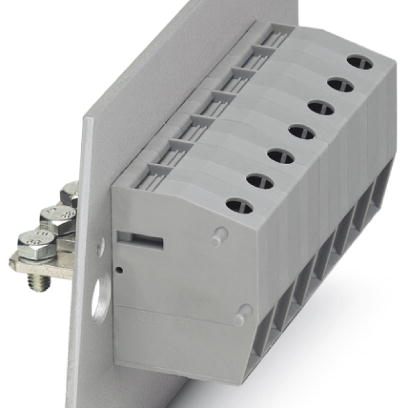

    HDFK 25-VP/Z穿墙端子技术手册

    1. 产品简介


    HDFK 25-VP/Z是一款高性能的穿墙端子,专为需要可靠连接的工业应用设计。这款穿墙端子的主要功能是实现电线与设备间的稳定连接,适用于电力传输和分配系统中。其广泛的应用领域包括工业自动化、配电盘、以及各种高压和低压电气系统。

    2. 技术参数


    | 参数名称 | 具体数值 |

    | 连接量 | 2 |
    | 额定横截面 | 25 mm² |
    | 颜色 | 灰色 |
    | 绝缘材料 | PA |
    | 阻燃等级(符合UL 94) | V0 |
    | 额定浪涌电压 | 6 kV |
    | 污染等级 | 3 |
    | 电涌电压类别 | III |
    | 绝缘材料组 | I |
    | 额定电流 (IN) | 101 A |
    | 最大负载电流 | 125 A |
    | 额定电压 (UN) | 500 V |
    | 位数 | 1 |
    | 尺寸 | 宽度 15.1 mm |
    | 剥线长度 | 19 mm |
    | 塞规 | B8 |
    | 螺纹 | M5 |
    | 最小紧固扭矩 | 4 Nm |
    | 最大紧固扭矩 | 4.5 Nm |
    | 标准符合 | IEC 60947-7-1 |
    | 标准符合(CSA) | CSA |
    | UL 认证 | UL Recognized |
    | CSA 认证 | CSA |
    | EAC 认证 | EAC |

    3. 产品特点和优势


    HDFK 25-VP/Z穿墙端子的独特之处在于其高可靠性与耐用性,能够承受高达125A的负载电流。该产品的防护等级高(阻燃等级V0),确保了在复杂环境中长期使用的安全性。此外,其螺钉连接方式提供了便捷且稳固的电气连接,适用于各种工业应用场景。产品的高绝缘性能(6 kV的额定浪涌电压)使其能够应对极端的环境条件,进一步增强了其在工业领域的竞争力。

    4. 应用案例和使用建议


    应用案例
    1. 工业自动化控制柜:HDFK 25-VP/Z端子被广泛应用于自动化控制柜中,负责连接高功率电器设备和控制线路。
    2. 电力传输系统:在大型配电盘中,HDFK 25-VP/Z端子用于安全高效地传输电力,保障电力系统的稳定运行。
    使用建议
    - 在安装时,请确保严格按照制造商的技术要求进行操作,以保证端子的连接质量和长期稳定性。
    - 定期检查端子的紧固状态和电气连接情况,避免因松动而导致的故障。
    - 在极端环境下使用时,注意环境对端子的影响,必要时可采取额外的防护措施。

    5. 兼容性和支持


    HDFK 25-VP/Z穿墙端子与同类电气设备具有良好的兼容性,适用于多种标准和规范下的应用。制造商提供了详尽的产品文档和技术支持,帮助用户更好地理解和使用该产品。如果您在使用过程中遇到任何问题,可以通过官方技术支持渠道获得及时的帮助和支持。

    6. 常见问题与解决方案


    问题1:端子连接后,电流传输不稳定
    解决办法:请检查连接部位是否松动,确保紧固扭矩达到规定范围。如果问题依然存在,可能需要更换新的端子。
    问题2:端子的绝缘性能出现问题
    解决办法:检查端子是否受潮或者接触到了有害物质。必要时,可以更换新的端子以确保安全。

    7. 总结和推荐


    总体来说,HDFK 25-VP/Z穿墙端子凭借其卓越的性能和高度的安全性,在工业应用中表现优异。它不仅具备出色的电气连接能力和稳定性,还具备高防护等级和耐久性。如果您正在寻找一款适合严苛工业环境的可靠端子,HDFK 25-VP/Z是一个值得考虑的选择。因此,我们强烈推荐使用该产品。

0711205参数

参数
长*宽*高 15.1mm(宽度)
零件状态 在售
包装方式 散装

0711205厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

0711205数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线板-面板安装 PHOENIX CONTACT 0711205 0711205数据手册

0711205封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 28.7924
500+ ¥ 28.5376
库存: 5000
起订量: 50 增量: 50
交货地:
最小起订量为:50
合计: ¥ 1439.62
