1599130000

产品分类: 接线板-面板安装
厂牌: WEIDMüLLER
产品描述: Weidmuller 5.08mm间距2p插拔式接线端子 插座头
供应商型号: 3565976
供应商: element14
标准整包数: 1
WEIDMüLLER 接线板-面板安装 1599130000

1599130000概述

    电子元器件产品技术手册:SLDF 5.08 PCB插接连接器
    本文将详细介绍一款适用于PCB(印刷电路板)的5.08mm间距插接连接器——SLDF 5.08,涵盖其产品类型、技术参数、产品特点及优势、应用案例和使用建议、兼容性与支持、常见问题与解决方案等内容,为用户提供全面的参考信息。

    一、产品简介

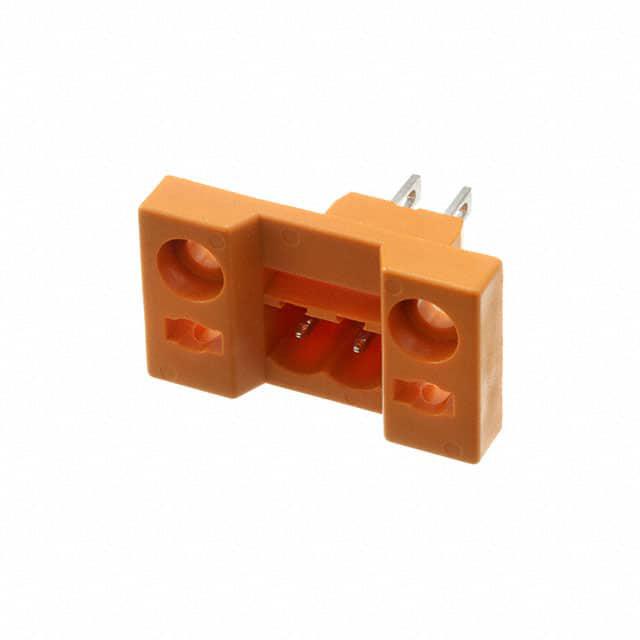

    SLDF 5.08是一款具有5.08mm(约0.2英寸)间距的PCB插接连接器,采用平片刀型/焊锡连接方式。该系列产品可提供从2到16极的多种配置选择,适配于各种类型的电子设备,广泛应用于工业自动化、通信系统、医疗设备及消费电子产品等领域。SLDF 5.08以其出色的机械稳定性和电气性能,成为众多工程师和设计师在高可靠性应用场合下的首选。

    二、技术参数


    - 方向角度:出线方向180°
    - 间距:5.08mm(0.2英寸)
    - 极数:2至16极可选
    - 长度:5.08mm(0.2英寸)
    - 绝缘材料:PBT
    - 颜色:橙色(类似RAL 2000标准)
    - 阻燃等级:UL 94 V-0
    - 触点基材:CuSn
    - 触点镀层:镀锡
    - 额定电流:最低电流分别为15A(20℃)、13A(40℃)
    - 额定电压:根据不同的过压类别/污染程度分别为400V(II/2类)、320V(III/2类)、250V(III/3类)
    - 耐冲击电压:对于II/2类、III/2类和III/3类均为4kV
    - 认证机构:包括ETIM、eClass、CSA、UL 1059等认证
    - 制造商编码:1599130000

    三、产品特点和优势


    1. 高可靠性设计:SLDF 5.08采用了优质的PBT材料作为绝缘体,并具备良好的阻燃性能,能够在各种严苛的工作环境中保持稳定的电气性能。
    2. 广泛适用性:从2极到16极的设计提供了多样化的选择,满足不同应用场景的需求。180度出线方向使得安装更加灵活方便。
    3. 卓越的电气性能:SLDF 5.08拥有出色的载流能力和抗干扰能力,可以有效应对高频信号传输中的挑战。
    4. 易于安装与维护:采用平片刀型/焊锡连接方式,便于快速装配和维修,降低了现场操作难度。
    5. 符合多项国际标准:通过ETIM、eClass、CSA和UL 1059等多项认证,确保产品质量达到国际领先水平。

    四、应用案例和使用建议


    案例一:在工业控制系统中,SLDF 5.08被用作传感器与主控单元之间的连接器,凭借其优异的电气性能和可靠的机械稳定性,保障了系统的高效运行。
    使用建议:
    - 安装时请务必注意正确的极性连接,避免因反接导致的损坏。
    - 遇到高温环境(超过40℃),应适当降低工作电流以防止过热。
    - 在潮湿或多尘环境中使用时,定期清洁维护可以延长产品寿命。

    五、兼容性和支持


    - 与其他元器件兼容性:SLDF 5.08与市面上大多数基于5.08mm间距设计的插接连接器兼容,用户可以根据实际需求选择合适的配套元件。
    - 技术支持和服务:制造商提供详尽的产品文档和技术咨询服务,帮助客户更好地理解和使用该产品。此外,还提供定制化解决方案服务,以满足特殊需求。

    六、常见问题与解决方案


    1. Q:如何判断SLDF 5.08是否适合自己的项目?
    - A:首先确定所需的极数范围,检查额定电流和电压是否满足项目要求;其次考虑环境条件(如温度、湿度)是否会影响产品性能。

    2. Q:焊接过程中需要注意什么?
    - A:确保焊点均匀且无虚焊现象;避免长时间高温加热造成材料变形或损坏。

    七、总结和推荐


    总体而言,SLDF 5.08凭借其高可靠性、优异的电气性能和广泛的适用范围,在各类高端电子产品开发中展现出了强大的竞争力。尽管价格相对较高,但其卓越的表现值得投资。我们强烈推荐那些对连接器质量有着极高要求的项目采用此款产品。

1599130000参数

参数
长*宽*高 29.82mm(宽度)
安装方式 法兰安装,螺纹安装
零件状态 在售
包装方式 散装

1599130000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1599130000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线板-面板安装 WEIDMüLLER 1599130000 1599130000数据手册

1599130000封装设计

查看详情并下载
Symbol
Footprint
3D Model
