0710086

产品分类: 接线板-面板安装
厂牌: PHOENIX CONTACT
产品描述:
供应商型号: 651-0710086
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 接线板-面板安装 0710086

0710086概述

    电子元器件产品技术手册

    产品简介

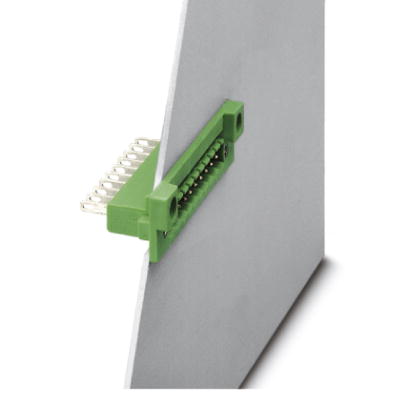

    本手册描述的是DFK-MSTB 2,5/ 8-GF型印刷电路板连接器。该产品属于穿墙式插座,主要用于设备内部的电路连接。它具有灵活的连接方式,包括焊接和滑套连接,能够适应各种不同的应用需求。该产品的设计旨在提供最大的设备设计灵活性,并确保机械稳定性。

    技术参数


    - 标称工作电流: 12 A
    - 额定电压(III/2): 320 V
    - 位数: 8
    - 针距: 5 mm
    - 接线方式: 焊接/滑套连接
    - 颜色: 绿色
    - 触点表面: 锡
    - 安装方式: 直接安装
    - 绝缘材料: PA
    - 阻燃等级: UL 94 V2
    - 额定电涌电压(III/3): 4 kV
    - 额定电涌电压(III/2): 4 kV
    - 额定电涌电压(II/2): 4 kV
    - 额定电压(III/3): 320 V
    - 额定电压(II/2): 630 V
    - 刚性导线最小横截面: 0.2 mm²
    - 刚性导线最大横截面: 2.5 mm²
    - 柔性导线最小横截面: 0.2 mm²
    - 柔性导线最大横截面: 2.5 mm²
    - 滑插式连接尺寸: 2.8 x 0.8 mm
    - 产品重量: 未提供

    产品特点和优势


    1. 灵活的连接方式: 提供焊接和滑套两种连接方式,方便根据具体应用选择最合适的连接方法。
    2. 高机械稳定性: 螺栓法兰设计提供了额外的机械稳定支持。
    3. 高可靠性: 达到4 kV的额定电涌电压,确保了高可靠性。
    4. 环保材料: 使用UL 94 V2级阻燃材料,符合RoHS标准。
    5. 广泛的适用性: 支持多种导线类型和尺寸,适用于多种应用场景。

    应用案例和使用建议


    该连接器广泛应用于工业控制设备、自动化系统和通信设备中。例如,在自动化生产线中,可以通过该连接器实现设备内部各部件之间的可靠连接,从而提高系统的整体稳定性和效率。建议在安装时注意选择合适的连接方式,以确保最佳的连接效果和安全性。

    兼容性和支持


    该产品支持与多种设备和其他电子元器件进行集成。凤凰联系列还提供了相关的安装材料和配件,如螺钉套件、隔离帽和防插错编码器等,以确保更安全可靠的安装。公司还提供详细的技术文档和支持服务,以便用户能够更好地了解和使用该产品。

    常见问题与解决方案


    1. 如何选择正确的连接方式?
    - 根据具体的应用需求选择焊接或滑套连接方式。如果需要长时间稳定连接,建议选择焊接;如果需要频繁插拔,建议选择滑套连接。
    2. 如何处理导线损坏?
    - 如果导线损坏,建议更换新的导线。请确保新导线的规格符合产品要求。
    3. 如何正确安装?
    - 请严格按照产品安装手册进行安装,确保连接稳固并遵循相关的安全规范。

    总结和推荐


    DFK-MSTB 2,5/ 8-GF是一款高性能的印刷电路板连接器,具备高可靠性、灵活性和环保性等特点。它非常适合应用于工业自动化、通信设备等领域。根据手册中的各项参数和技术规格,我们强烈推荐该产品用于相关项目中,以实现更稳定、更高效的应用效果。

0710086参数

参数
长*宽*高 17.5mm*60mm*38.3mm
安装方式 法兰安装,螺纹安装
零件状态 在售
包装方式 散装

0710086厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

0710086数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线板-面板安装 PHOENIX CONTACT 0710086 0710086数据手册

0710086封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 12.7075 ¥ 107.3784
10+ $ 11.448 ¥ 96.7356
25+ $ 10.8648 ¥ 91.8076
50+ $ 10.1628 ¥ 85.8757
100+ $ 9.3312 ¥ 78.8486
250+ $ 8.82 ¥ 74.529
500+ $ 8.5155 ¥ 71.956
1000+ $ 8.3475 ¥ 70.5364
库存: 62
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 107.37
