0709136

产品分类: 接线板-面板安装
厂牌: PHOENIX CONTACT
产品描述: Conn Feed-Through Terminal Block M 2 POS 15.1mm Screw Wall Mount 125A
供应商型号: Q-0709136
供应商: 期货订购
标准整包数: 50
PHOENIX CONTACT 接线板-面板安装 0709136

0709136概述

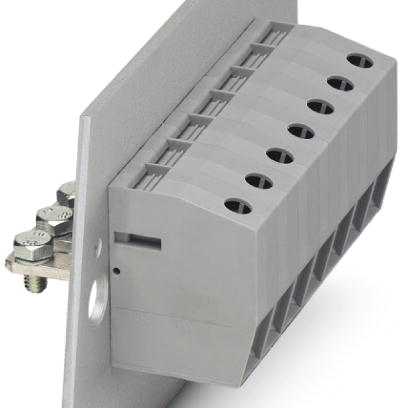

    HDFK 25-VP 穿墙端子技术手册

    产品简介


    HDFK 25-VP 是一款穿墙端子,适用于各种电力传输和分配系统。这种端子的主要功能是为电缆提供安全可靠的连接点,确保电力的高效传输。广泛应用于工业自动化、配电盘、电源分配系统等领域。

    技术参数


    - 产品型号: HDFK 25-VP
    - 层数: 1 层
    - 连接量: 2
    - 额定横截面: 25 mm²
    - 颜色: 灰色
    - 绝缘材料: PA (聚酰胺)
    - 污染等级: 3
    - 电涌电压类别: III
    - 绝缘材料组: I
    - 额定电流 IN: 101 A
    - 最大负载电流: 125 A
    - 额定电压 UN: 500 V
    - 绝缘电阻: ≥ 500 MΩ
    - 绝缘耐压: 2 kV AC/1 min
    - 安装方向: 垂直
    - 尺寸:
    - 宽度: 15.1 mm
    - 长度: 68.6 mm
    - 间距: 15.1 mm
    - 接线方式: 螺钉连接
    - 螺纹:
    - M5: 最小紧固扭矩 4 Nm,最大紧固扭矩 4.5 Nm
    - M6: 最小紧固扭矩 6 Nm,最大紧固扭矩 8 Nm
    - 剥线长度: 19 mm
    - 端子套管: 必须使用

    产品特点和优势


    HDFK 25-VP 穿墙端子具备以下特点和优势:
    - 高可靠性: 能够承受高达 125 A 的负载电流,确保电力传输的稳定性和可靠性。
    - 防火性能: 阻燃等级达到 UL 94 V0,确保在高温和火灾环境下的安全性。
    - 标准化连接: 符合 IEC 60947-7-1 和 CSA 标准,保证产品的互换性和通用性。
    - 灵活的接线能力: 支持刚性和柔性导线,且横截面积范围广,满足不同应用场景的需求。
    - 紧凑设计: 小巧的设计使得它在有限的空间内也能有效安装和使用。

    应用案例和使用建议


    - 应用案例: HDFK 25-VP 广泛用于工业自动化系统中的配电柜、控制面板和电力传输系统。例如,在一座大型制造工厂中,该端子被用于配电系统中的电缆连接,以确保电力的高效传输。
    - 使用建议: 在安装时,应确保剥线长度正确,并使用适当的端子套管来保护导线。为了达到最佳的电气连接,应严格遵守推荐的紧固扭矩值。

    兼容性和支持


    - 兼容性: HDFK 25-VP 可与其他符合相关标准的电气设备和电缆相兼容。
    - 支持: 凭借 Phoenix Contact 提供的技术支持和售后服务,用户可以得到全面的产品支持和维护。

    常见问题与解决方案


    - 问题: 紧固螺钉时出现滑丝现象。
    - 解决方案: 使用合适的螺丝刀,并严格按照推荐的紧固扭矩值进行操作。
    - 问题: 导线连接不稳定。
    - 解决方案: 确保导线剥线长度正确,并使用适当的端子套管。

    总结和推荐


    HDFK 25-VP 穿墙端子以其高可靠性和广泛的适用性,成为工业自动化系统中的理想选择。其独特的防火性能和标准化连接使其在市场上具有较强的竞争力。综合来看,这款产品非常适合需要高效、安全电力传输的应用场景。因此,我们强烈推荐 HDFK 25-VP 作为电力系统的优选端子解决方案。

0709136参数

参数
长*宽*高 68.6mm(长度)*15.1mm(宽度)
安装方式 墙壁安装
零件状态 在售
包装方式 散装

0709136厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

0709136数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线板-面板安装 PHOENIX CONTACT 0709136 0709136数据手册

0709136封装设计

查看详情并下载
Symbol
Footprint
3D Model
