1599160000

产品分类: 接线板-面板安装
厂牌: WEIDMüLLER
产品描述: Weidmuller 5.08mm间距5p插拔式接线端子 插座头
供应商型号: ET-3565979
供应商: 海外现货
标准整包数: 1
WEIDMüLLER 接线板-面板安装 1599160000

1599160000概述


    产品简介

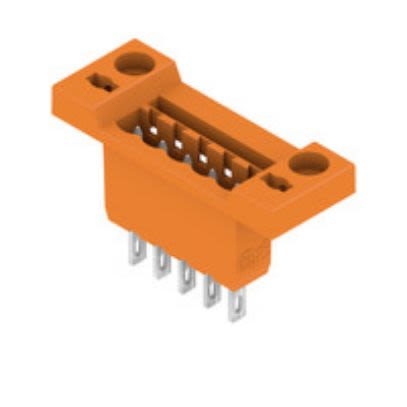

    SLDF 5.08 插头连接器 是一种专为印刷电路板(PCB)设计的插接式连接器。该产品采用平刀片/焊接连接方式,适用于0.197英寸(5.00mm)或0.200英寸(5.08mm)间距的应用场合。SLDF 5.08 插头连接器具有多种极数配置,从2极到16极不等,可以满足不同电路设计的需求。它广泛应用于电信设备、工业自动化、消费电子、汽车电子等领域。

    技术参数


    | 参数 | 规格 |

    | 出线方向 | 180° |
    | 间距 | 5.08 mm 或 0.200 英寸 |
    | 针数 | 5 |
    | L1尺寸(毫米) | 20.32 mm |
    | L1尺寸(英寸) | 0.8 英寸 |
    | 绝缘材料 | 聚对苯二甲酸丁二醇酯(PBT) |
    | 颜色 | 橙色 |
    | 燃烧等级(UL 94) | V-0 |
    | 接触基材 | 锡镀铜(CuSn) |
    | 额定电流(Tu=20°C) | ≥15 A |
    | 额定电流(Tu=40°C) | ≥13 A |
    | 额定电压(II/2类污染严重度) | 400 V |
    | 额定电压(III/2类污染严重度) | 320 V |
    | 额定电压(III/3类污染严重度) | 250 V |
    | 冲击耐压(II/2类污染严重度) | 4 kV |
    | 冲击耐压(III/2类污染严重度) | 4 kV |
    | 冲击耐压(III/3类污染严重度) | 4 kV |

    产品特点和优势


    SLDF 5.08 插头连接器具有以下几个显著特点和优势:
    - 多极数选择:从2极到16极,适应不同电路需求。
    - 高可靠性:采用优质材料和精密制造工艺,确保连接的稳定性和耐用性。
    - 阻燃性能:UL 94 V-0 等级材料使产品具备出色的阻燃性能。
    - 宽温度范围:能够在较宽的温度范围内保持良好的性能,适用于各种环境条件。

    应用案例和使用建议


    SLDF 5.08 插头连接器常用于各种电子设备和系统中,例如工业控制系统、通信设备、家用电器等。对于需要高密度连接和可靠性的场合,SLDF 5.08 是一个理想的选择。
    使用建议
    - 环境温度:注意环境温度不要超过额定值,以保证最佳性能。
    - 安装位置:确保安装位置稳固且远离热源和干扰源,避免接触不良。
    - 布线规则:在连接电路时要遵循规范,确保导线连接稳固,防止虚焊和断路。

    兼容性和支持


    SLDF 5.08 插头连接器与多种标准和协议兼容,如ETIM、eClass等。产品供应商提供了详尽的技术文档和支持服务,包括安装指南、用户手册和故障排除手册等,帮助用户更好地使用和维护该产品。

    常见问题与解决方案


    1. 问题:连接不稳定,存在接触不良的情况。
    - 解决方法:检查连接器安装是否稳固,确保焊接质量良好。

    2. 问题:绝缘层损坏。
    - 解决方法:更换新的连接器或修复损坏部分,重新进行焊接处理。

    总结和推荐


    综上所述,SLDF 5.08 插头连接器是一款性能优越、适用广泛的连接器产品。其具备多极数选择、高可靠性、优异的阻燃性能和宽温度范围等优点,能够满足多种应用场景的需求。因此,我们强烈推荐该产品给需要高密度、高性能连接解决方案的用户。

1599160000参数

参数
长*宽*高 45.06mm(宽度)
安装方式 法兰安装,螺纹安装
应用等级 工业级
零件状态 在售
包装方式 散装

1599160000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1599160000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线板-面板安装 WEIDMüLLER 1599160000 1599160000数据手册

1599160000封装设计

查看详情并下载
Symbol
Footprint
3D Model
