0707109

产品分类: 接线板-面板安装
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact 5mm间距2p插拔式接线端子 直通接头, DFK-MSTB 2.5/ 2-G系列, 630 V, 焊接/滑扣, 绿色
供应商型号: ET-2776301
供应商: 海外现货
标准整包数: 1

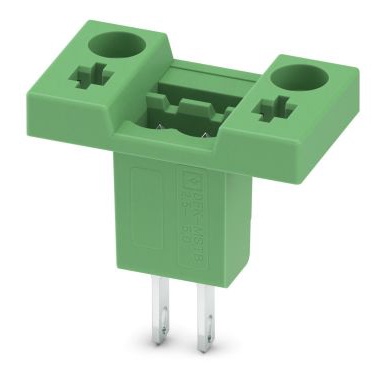

PHOENIX CONTACT 接线板-面板安装 0707109

0707109概述

    # DFK-MSTB 2,5/2-G 印刷电路板连接器技术手册

    1. 产品简介


    DFK-MSTB 2,5/2-G 是一种专为印刷电路板设计的连接器,旨在实现高效的电力传输与信号传输。该连接器标称工作电流为12 A,额定电压为320 V(III/2),适用于多种工业及民用电子产品中。DFK-MSTB 2,5/2-G的主要特点是焊接和滑套两种连接方式的选择,使其能够适应不同的应用需求,提高设备设计的灵活性。
    主要功能
    - 实现电路间的高效电气连接
    - 支持焊接和滑套两种接线方式,提供更高的应用灵活性
    - 通过EN-VDE认证,保证安全可靠
    应用领域
    - 工业自动化设备
    - 通信设备
    - 测试仪器
    - 智能家电

    2. 技术参数


    以下是DFK-MSTB 2,5/2-G的技术规格:
    | 参数 | 描述 |

    | 位数 | 2 |
    | 针距 | 5 mm |
    | 额定电流IN | 12 A |
    | 额定电压(III/2) | 320 V |
    | 额定电压(II/2) | 630 V |
    | 绝缘材料 | PA |
    | 触点表面 | 锡 |
    | 最大负载电流 | 12 A |
    | 刚性导线横截面范围 | 0.2 mm² - 2.5 mm² |
    | 柔性导线横截面范围 | 0.2 mm² - 2.5 mm² |
    | 绝缘材料组 | I |
    | 阻燃等级(UL 94) | V2 |
    | 滑套连接尺寸 | 2.8 x 0.8 mm |

    3. 产品特点和优势


    独特功能
    - 自由选择连接方式:可以选择焊接或滑套连接方式,满足不同应用场景的需求。
    - 简化设备设计:只需一个插座即可满足不同连接技术的要求,极大地提高了设备设计的灵活性。
    - 多国认证:获得VDE、CSA、CB Scheme等多种国际认证,确保产品在全球市场的合规性和可靠性。
    市场竞争力
    DFK-MSTB 2,5/2-G 凭借其灵活的连接方式、可靠的电气性能和全球认可的安全认证,在工业和民用市场上具有显著的竞争优势。其高性价比和广泛应用的特性使得它成为众多制造商和工程师的首选。

    4. 应用案例和使用建议


    应用案例
    - 工业自动化设备:DFK-MSTB 2,5/2-G 可以用于控制柜内部的各种传感器、执行器等的连接。
    - 智能家电:在智能洗衣机、冰箱等家用电器中,它可以连接电路板上的电源供应和信号处理部分。
    使用建议
    - 在选择连接方式时,需要根据具体的应用场景和布线需求来决定是采用焊接还是滑套连接。
    - 为了确保连接器的使用寿命,应定期检查连接处是否有氧化或松动的现象,并进行必要的维护。
    - 在布线时,尽量避免大弯折或强力拉扯导线,以防止对连接器造成不必要的损害。

    5. 兼容性和支持


    DFK-MSTB 2,5/2-G 连接器可以与以下附件配套使用:
    - 订货号5030172的锁定销,适用于MSTB 2.5/...ST和MSTBT 2.5/...ST外壳。
    - 该产品可与FRONT-MSTB 2,5/2-ST等其他型号的连接器共同使用,实现多样化应用。
    制造商提供全方位的技术支持和售后服务,确保用户能够在使用过程中获得及时有效的帮助。此外,相关的培训资料和技术文档也可在官方网站上下载,以便用户更好地了解和使用该产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不牢固 | 确认焊接或滑套连接已经完全完成,必要时重新焊接或调整滑套连接。 |
    | 导线过热 | 检查导线横截面是否符合规定范围,重新选择合适的导线并确保安装正确。 |
    | 连接器接触不良 | 清理连接器表面氧化物,重新连接确保接触良好。 |

    7. 总结和推荐


    DFK-MSTB 2,5/2-G 是一款高性能的印刷电路板连接器,具备优良的电气性能、多种认证以及灵活的连接方式。这些特点使其在各类电子设备中表现出色。对于需要高可靠性电气连接的应用场景,DFK-MSTB 2,5/2-G 是一个理想的选择。
    总体来说,DFK-MSTB 2,5/2-G 连接器凭借其优异的性能、多样化的应用场景以及良好的市场表现,值得强烈推荐。无论是工业制造还是家庭应用,都能发挥出重要的作用。

0707109参数

参数
长*宽*高 17.5mm*30mm*29.5mm
安装方式 法兰安装,螺纹安装
零件状态 在售
包装方式 散装

0707109厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

0707109数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线板-面板安装 PHOENIX CONTACT 0707109 0707109数据手册

0707109封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3 ¥ 25.35
25+ $ 2.5013 ¥ 21.1363
125+ $ 2.2155 ¥ 18.7211
250+ $ 2.0223 ¥ 17.0885
500+ $ 1.8545 ¥ 15.6704
库存: 133
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 25.35
