0709563

产品分类: 接线板-面板安装
厂牌: PHOENIX CONTACT
产品描述:
供应商型号: Q-0709563
供应商: 期货订购
标准整包数: 25

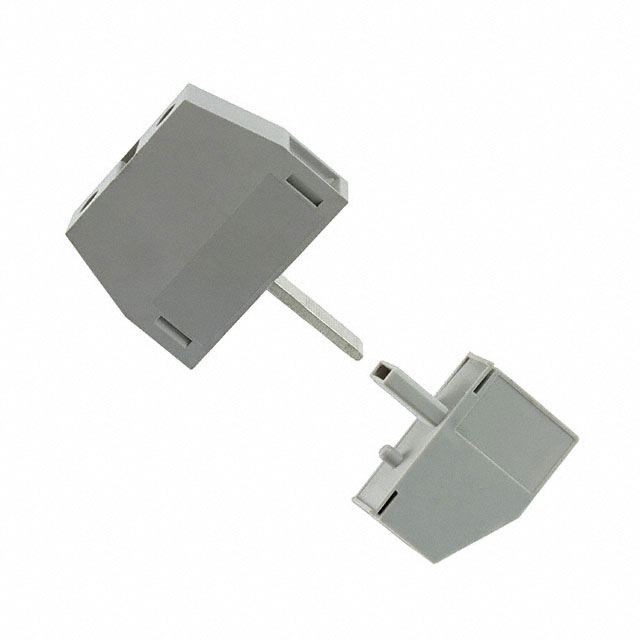

PHOENIX CONTACT 接线板-面板安装 0709563

0709563概述

    HDFKV 25-TWIN Panel Feed-Through Terminal Block

    产品简介


    HDFKV 25-TWIN 是一款面板穿墙接线端子块,适用于多种工业应用。该产品主要用于连接电力电缆,能够在各种环境下提供稳定可靠的连接。它通过螺钉固定方式连接导线,最大支持截面积为 35 平方毫米的导体,并具有广泛的电气特性和优异的性能参数。HDFKV 25-TWIN 非常适合用于电源供应线路的快速安装和接线,是工业控制和自动化系统的理想选择。

    技术参数


    HDFKV 25-TWIN 的技术规格如下:
    - 连接方式:螺钉连接
    - 导线截面范围(实心):6 平方毫米至 35 平方毫米
    - 导线截面范围(柔性):10 平方毫米至 25 平方毫米
    - 额定电压:500 伏
    - 最大负载电流:125 安培
    - 绝缘材料:PA
    - 尺寸:宽度 15.1 毫米,插针间距 15.1 毫米
    - 面板厚度:1 毫米至 6 毫米
    - 工作温度范围:取决于绝缘材料特性
    - 环境污染等级:3
    - 过电压类别:III
    - 额定电流(总电流不应超过最大负载电流):101 安培
    - 螺丝锁紧扭矩:最小 4 牛米,最大 4.5 牛米

    产品特点和优势


    HDFKV 25-TWIN 具有多项显著优势,使其在众多同类产品中脱颖而出:
    - 自动补偿面板厚度:通过集成在绝缘外壳中的卡扣原理,实现自动补偿面板厚度。
    - 简易安装:只需简单地将两个半块扣合在一起即可完成组装,使得安装过程非常便捷。
    - 工具免用设计:利用卡扣原理,无需工具即可轻松安装在设备面板上。
    - 广泛的应用:通过标准化的连接方式,HDFKV 25-TWIN 在全球范围内均可使用。
    - 低温度升:通过最大接触力,实现较低的温升,提高可靠性。
    - 安全性高:通过 UL 94 V0 认证,确保符合严格的防火标准。

    应用案例和使用建议


    HDFKV 25-TWIN 主要应用于工业控制系统、自动化设备及电力传输等领域。例如,在大型工厂中,它可以用于连接高压电力电缆,确保电力系统的安全可靠运行。使用时应注意:
    - 根据具体应用场景选择合适的导线截面和固定方式。
    - 定期检查螺丝紧固情况,确保接触良好。
    - 使用剥线长度为 19 毫米,避免因过度压紧导致损坏。

    兼容性和支持


    HDFKV 25-TWIN 具有良好的兼容性,可与其他符合 IEC 60947-7-1 标准的产品配套使用。厂商提供详细的技术文档和支持服务,以帮助用户更好地了解产品特性并进行安装维护。

    常见问题与解决方案


    在使用过程中,用户可能会遇到以下问题及其解决方案:
    - 问题:连接不稳固。
    解决方案:确保螺丝拧紧扭矩达到 4 至 4.5 牛米。
    - 问题:导线截面不合适。
    解决方案:根据产品手册选择合适的导线截面。
    - 问题:接触电阻过高。
    解决方案:定期检查接触点清洁度和螺丝紧固情况。

    总结和推荐


    综上所述,HDFKV 25-TWIN 面板穿墙接线端子块凭借其出色的电气性能、简便的安装方法和高可靠性,成为工业控制和自动化系统中的优选组件。推荐用户在需要高效连接电力电缆的应用场景中采用此产品。

0709563参数

参数
长*宽*高 15.1mm(宽度)*76.1mm(高度)
安装方式 面板安装
零件状态 在售
包装方式 散装

0709563厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

0709563数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线板-面板安装 PHOENIX CONTACT 0709563 0709563数据手册

0709563封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 52.5337
250+ ¥ 52.0688
库存: 2500
起订量: 25 增量: 25
交货地:
最小起订量为:25
合计: ¥ 1313.34
