826-160

产品分类: 接线板-面板安装
厂牌: WAGO
产品描述: Conn Terminal Block F 1 POS 7mm Clamp Cable Mount 32A CAGE CLAMP® Box
供应商型号: JY-826-160
供应商: 云汉优选
标准整包数: 1
WAGO 接线板-面板安装 826-160

826-160概述


    产品简介

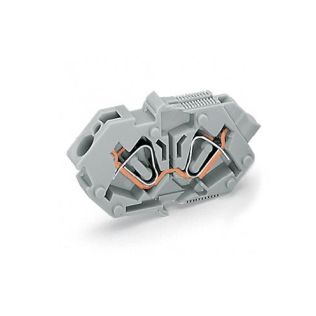

    WAGO 826-160是一款模块化穿板式中心接线端子块,适用于工业自动化和控制系统的连接。该产品采用了7毫米(0.276英寸)的引脚间距设计,支持快速便捷的安装和拆除操作。其特点是具有双面螺钉驱动型CAGE CLAMP®接线技术,使得导线的连接既可靠又方便。该产品可直接与外壳或面板接触以实现接地,并且在两侧都设有测试触点,便于进行故障检测和维护。

    技术参数


    - 额定电压 (III / 3): 320 V
    - 额定冲击电压 (III / 3): 4 kV
    - 额定电压 (III / 2): 320 V
    - 额定冲击电压 (III / 2): 4 kV
    - 额定电压 (II / 2): 630 V
    - 额定冲击电压 (II / 2): 4 kV
    - 额定电流: 32 A (UL Use Group B: 20 A, UL Use Group C: 20 A, UL Use Group D: 10 A)
    - 额定电流 (CSA Use Group B/C/D): 20 A (B/C), 10 A (D)
    - 极数: 1
    - 连接点总数: 2
    - 电位总数: 1
    - 连接方式: CAGE CLAMP®
    - 导线适用范围: 固体导线 (0.08 ... 4 mm² / 28 ... 12 AWG),细导线 (0.08 ... 4 mm² / 28 ... 12 AWG)
    - 端子块尺寸: 宽度7毫米/0.276英寸,高度23.55毫米/0.927英寸,深度42.5毫米/1.673英寸
    - 材料: 聚酰胺66 (PA 66) 绝缘材料,铬镍弹簧钢 (CrNi) 夹紧弹簧材料,电解铜 (Ecu) 接触材料
    - 温度范围: -60°C ... 105°C

    产品特点和优势


    1. 便捷安装:采用CAGE CLAMP®接线技术,使得导线的连接既快捷又牢固,无需工具即可完成。
    2. 安全接地:可以直接与外壳或面板接触,确保良好的接地效果。
    3. 双侧测试触点:便于用户随时检查连接情况。
    4. 耐高温和阻燃:材料选择使得其能够承受高达105°C的工作温度,并符合UL94 V0等级的阻燃标准。

    应用案例和使用建议


    该产品广泛应用于工业控制系统中,特别是在需要高效、可靠的电力分配和信号传输的场合。例如,在工厂自动化生产线中,这些接线端子块可以用于各种传感器和执行器的连接。对于安装时,我们建议严格按照制造商提供的安装指南进行操作,以确保最佳性能和安全性。

    兼容性和支持


    - 兼容性:WAGO 826-160适用于通过面板的应用,兼容大多数工业自动化设备和控制系统。
    - 支持:WAGO提供全面的技术支持和服务,包括安装指导、维护咨询和故障排除。

    常见问题与解决方案


    - 问题:如何确保正确的电线压接?
    - 解决方案:使用制造商提供的专用工具,并严格按照手册中的步骤操作,确保电线插入到正确的位置并紧固到位。

    - 问题:当连接大量电线时,发现接触不良怎么办?
    - 解决方案:首先检查每个连接点是否已完全压紧;其次,确认导线直径是否在产品规定的范围内;最后,确保所有电线都正确安装并使用同一类型的接线技术。

    总结和推荐


    WAGO 826-160是一款设计精良、性能卓越的模块化穿板式中心接线端子块,具有广泛的适用性和可靠性。无论是从技术规格还是使用便利性方面来看,这款产品都是市场上非常优秀的选择。因此,我强烈推荐在需要高可靠性连接的工业应用中使用WAGO 826-160。

826-160参数

参数
长*宽*高 7mm(宽度)
安装方式 导线安装
零件状态 在售
包装方式 盒装

826-160厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。
