首页  >  产品百科  >  862-9605

862-9605

产品分类: 接线板-面板安装
厂牌: WAGO
产品描述:
供应商型号: Q-862-9605
供应商: WAGO
标准整包数: 200

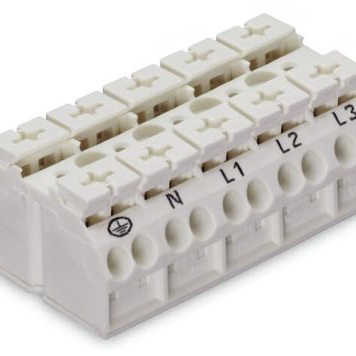

WAGO 接线板-面板安装 862-9605

862-9605概述

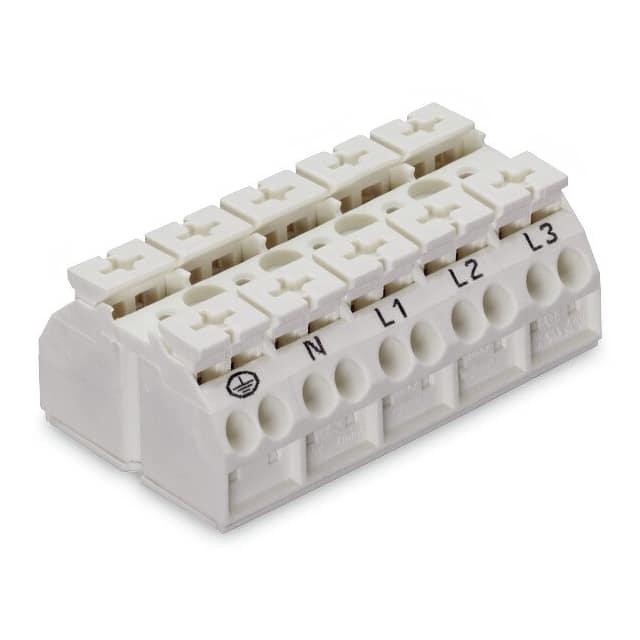

    WAGO 862-9605 5-Pole Terminal Strip

    产品简介


    WAGO 862-9605 是一种5极接线端子条,用于机柜安装。它采用螺钉固定方式,可通过M3螺丝和螺母或自攻螺丝从顶部固定。该端子条具有接地接触点,适用于连接铜质导体。广泛应用于电力系统、工业自动化和机械设备等领域,为设备提供安全可靠的连接解决方案。

    技术参数


    - 额定电压: 500V(III/3)
    - 额定冲击电压: 6kV(III/3)
    - 额定电流: 32A
    - 连接技术: 推入式CAGE CLAMP®
    - 可连接导体材料: 铜
    - 导体规格: 固体导体(0.5mm² ~ 4mm² / 20AWG ~ 12AWG),绞合导体(0.5mm² ~ 4mm² / 20AWG ~ 12AWG),细绞合导体(0.5mm² ~ 4mm² / 20AWG ~ 12AWG)
    - 适用导线剥皮长度: 10mm ~ 11mm (0.39" ~ 0.43")
    - 极数: 5
    - 总连接点数: 20
    - 连接方式: 侧面接线
    - 引脚间距: 12mm (0.472")
    - 宽度: 60mm (2.362")
    - 高度: 22.3mm (0.878")
    - 深度: 35mm (1.378")

    产品特点和优势


    - 高可靠性: 额定电压和冲击电压高达500V和6kV,确保了在高压环境下工作的稳定性。
    - 多种连接方式: 支持固体导体、绞合导体和细绞合导体,满足不同应用需求。
    - 易于安装: 通过M3螺丝和螺母或自攻螺丝从顶部固定,简化安装过程。
    - 接地接触点: 提供了接地接触点,增加了安全性。
    - 高电流承载能力: 最大额定电流达32A,适合高负载场合。

    应用案例和使用建议


    WAGO 862-9605 广泛应用于工业自动化控制系统中,例如电机控制中心、配电盘和各类机械设备。以下是一些使用建议:
    - 确保正确的剥皮长度: 按照导线规格选择适当的剥皮长度,避免因过长或过短导致的连接不良。
    - 使用合适的工具: 使用制造商推荐的推入式工具进行操作,以确保最佳的连接效果。
    - 定期检查: 在设备运行过程中,定期检查端子条的连接情况,确保无松动现象。

    兼容性和支持


    WAGO 862-9605 可与其他WAGO的产品如210-720工具、862-482组合式跳线条和210-136测试插头等配套使用。厂商提供了详细的安装和维护指南,以及电话和电子邮件支持,帮助用户更好地使用和维护产品。

    常见问题与解决方案


    - 问题: 导线连接不稳定。
    - 解决方案: 确保按照推荐的剥皮长度进行剥线,使用推荐的工具进行连接操作。
    - 问题: 无法达到额定电流。
    - 解决方案: 检查导线规格是否符合要求,确保没有损坏或老化的导线。
    - 问题: 端子条松动。
    - 解决方案: 重新紧固螺丝,确保所有螺丝都拧紧到规定扭矩。

    总结和推荐


    WAGO 862-9605 以其出色的电气特性和强大的机械性能,成为电力系统和工业自动化领域中的优秀选择。它能够提供可靠稳定的连接,是值得信赖的解决方案。强烈推荐在需要高可靠性的应用环境中使用此产品。
    如果您对WAGO 862-9605有任何疑问,欢迎随时联系我们的技术支持团队,他们将竭诚为您服务。

862-9605参数

参数
零件状态 在售
包装方式 袋装

862-9605厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

862-9605数据手册

厂牌 PDF简要描述 下载
WAGO 接线板-面板安装 WAGO 862-9605 862-9605数据手册

862-9605封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ ¥ 36.8867
库存: 200000
起订量: 200 增量: 200
交货地:
最小起订量为:200
合计: ¥ 7377.34
