862-1615

产品分类: 接线板-面板安装
厂牌: WAGO
产品描述:
供应商型号: Q-BN-862-1615
供应商: 期货订购
标准整包数: 1
WAGO 接线板-面板安装 862-1615

862-1615概述

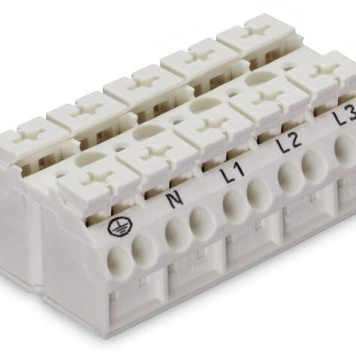

    WAGO 4-Conductor Chassis-Mount Terminal Strip (Item No. 862-1615)



    1. 产品简介



    WAGO公司生产的4导体机箱安装式接线端子条(型号:862-1615)是一款专为电力分配和控制设计的产品。它采用五极设计,适用于III/3类过电压等级和污染程度下的应用。此产品广泛应用于工业控制、建筑自动化系统以及能源管理等领域,以其高效可靠的连接能力和坚固耐用的结构而著称。


    2. 技术参数



    - 额定电压:500V (III/3)
    - 额定冲击电压:6kV (III/3)
    - 额定电流:32A
    - 连接技术:推入式CAGE CLAMP®
    - 适用导线材料:铜
    - 可连接导线范围:实心导线:0.5mm²~4mm² (20AWG~12AWG);绞合导线:0.5mm²~4mm² (20AWG~12AWG)
    - 推入长度:10mm~11mm (0.39英寸~0.43英寸)
    - 极数:5
    - 总连接点数量:20
    - 总电位数:5
    - 布线方式:侧入式
    - 引脚间距:12mm (0.472英寸)
    - 宽度:60mm (2.362英寸)
    - 高度:22.3mm (0.878英寸)
    - 深度:35mm (1.378英寸)


    3. 产品特点和优势



    这款4导体接线端子条具有以下几个显著特点和优势:
    - 高可靠性:具备III/3类过电压等级,确保在恶劣环境下依然稳定运行。
    - 高效连接:采用推入式CAGE CLAMP®连接技术,简化安装过程并提升安全性。
    - 多样化的导线连接能力:支持多种规格的铜导线,适用于不同应用场景。
    - 紧凑设计:体积小巧,安装便捷,节省空间。


    4. 应用案例和使用建议



    本产品广泛应用于工业自动化控制系统中,如电机控制中心、配电盘、变频器等设备的接线。对于需要大量可靠连接的应用场景尤为适用。在安装时,应注意以下几点:
    - 正确选择导线规格:根据实际需求选择合适的导线,避免过载风险。
    - 定期检查:确保连接部位无松动,定期检查以保证系统安全运行。
    - 合理布局:根据具体应用场景,合理安排端子条的布局,避免干扰。


    5. 兼容性和支持



    本产品与WAGO品牌的其他配件具有良好的兼容性,如跳线(型号:862-482)、操作工具(型号:210-720)等。WAGO公司还提供详细的技术文档和支持服务,帮助客户更好地使用和维护该产品。


    6. 常见问题与解决方案



    1. 问题:接线端子条松动怎么办?
    - 解决方法:检查并重新紧固连接部位,必要时更换螺丝或弹簧垫圈。

    2. 问题:导线无法正确插入怎么办?
    - 解决方法:确认导线规格符合要求,使用正确的操作工具按压至规定位置。

    3. 问题:出现过热现象怎么办?
    - 解决方法:检查负载情况,确保不超过额定电流。若仍存在问题,建议联系专业人员进行检查。


    7. 总结和推荐



    综上所述,WAGO 4导体机箱安装式接线端子条(型号:862-1615)凭借其高可靠性和广泛应用能力,在众多同类产品中脱颖而出。无论是从技术参数还是实际应用效果来看,都是一个非常值得推荐的选择。无论是在工业自动化还是电力管理系统中,都能发挥重要作用。如果您需要一款高效、安全且易于维护的接线端子条,WAGO 862-1615将是您的理想之选。

862-1615参数

参数
长*宽*高 60mm(宽度)
零件状态 在售
包装方式 袋装

862-1615厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

862-1615数据手册

厂牌 PDF简要描述 下载
WAGO 接线板-面板安装 WAGO 862-1615 862-1615数据手册

862-1615封装设计

查看详情并下载
Symbol
Footprint
3D Model
