862-9634

产品分类: 接线板-面板安装
厂牌: WAGO
产品描述:
供应商型号: Q-862-9634
供应商: WAGO
标准整包数: 200

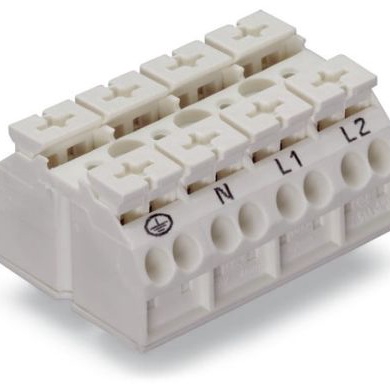

WAGO 接线板-面板安装 862-9634

862-9634概述

    电子元器件产品技术手册解析

    产品简介

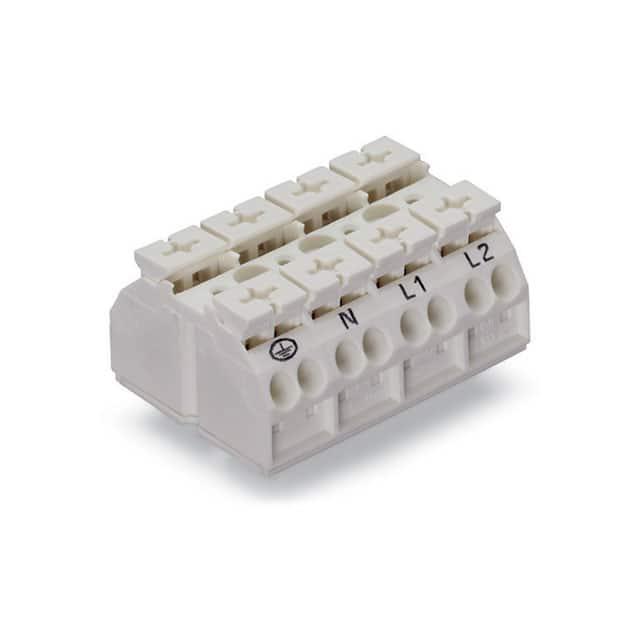

    本文将详细介绍一款来自WAGO公司的4导线底盘安装终端条(型号:862-9634)。这款产品广泛应用于工业自动化控制系统,具有高可靠性与高性能。主要功能是为电路提供稳定可靠的连接,确保电流和信号的安全传输。此终端条适用于多种工业场景,如控制柜内部接线、电机控制及电源管理等。

    技术参数


    以下是产品的主要技术参数:
    - 额定电压:500V(III / 3)
    - 额定冲击电压:6 kV(III / 3)
    - 额定电流:32A
    - 连接技术:推入式CAGE CLAMP®技术
    - 操作工具:按钮式操作
    - 导线材料兼容性:铜
    - 导线截面积:0.5 ... 4 mm²(AWG 20 ... 12)
    - 引脚间距:12 mm(0.472 in)
    - 宽度:48 mm(1.89 in)
    - 高度:22.3 mm(0.878 in)
    - 深度:35 mm(1.378 in)
    - 连接点数量:16
    - 极数:4
    - 电线剥离长度:10 ... 11 mm(0.39 ... 0.43 in)

    产品特点和优势


    该产品采用了独特的CAGE CLAMP®连接技术,使得导线连接更为牢固可靠。此外,它的四极设计使其能够同时处理多种电位,减少了接线复杂度,提升了系统的整体可靠性。相比传统连接方式,这种设计极大地简化了安装过程,节省了时间和成本。特别是在需要高度可靠性的工业环境中,其优异的表现尤为突出。

    应用案例和使用建议


    在实际应用场景中,这款终端条经常被用于配电盘内的导线连接,尤其是在大型自动化设备的电力分配系统中。为了确保长期稳定运行,建议遵循以下几点使用建议:
    - 在安装过程中应确保导线正确无误地插入到指定的连接位置。
    - 连接时注意按照标准要求剥去适当的绝缘层长度,以保证良好的电气接触。
    - 定期检查并清理接线端子上的灰尘和杂质,保持其清洁。

    兼容性和支持


    该产品兼容多种规格的铜导线,并且通过了多个国际认证机构的认可,如UL、ENEC等,证明其品质卓越,适用于各种严苛的应用环境。WAGO公司提供了全面的技术支持服务,包括详细的安装指南、故障排除手册等资料,帮助用户更好地利用产品功能。

    常见问题与解决方案


    Q: 产品在高温环境下能否正常工作?
    A: 本产品经过严格测试,能在温度范围广泛的环境下正常工作。然而,在极端高温条件下,应考虑使用专门的散热措施以保护电子设备。
    Q: 导线插入困难如何解决?
    A: 检查导线直径是否符合规格,使用正确的工具进行插入操作,避免强行插入导致损坏。

    总结和推荐


    综上所述,WAGO 862-9634是一款具备高可靠性和高性能的终端条产品。它在安装便捷性、电气性能及适用性方面表现出色,适合各类工业自动化项目中的关键接线需求。强烈推荐给寻求高效、耐用接线解决方案的工程师和技术人员。

862-9634参数

参数
长*宽*高 48mm(宽度)
零件状态 在售
包装方式 袋装

862-9634厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

862-9634数据手册

厂牌 PDF简要描述 下载
WAGO 接线板-面板安装 WAGO 862-9634 862-9634数据手册

862-9634封装设计

查看详情并下载
Symbol
Footprint
3D Model
