862-1534

产品分类: 接线板-面板安装
厂牌: WAGO
产品描述:
供应商型号: Q-BN-862-1534
供应商: 期货订购
标准整包数: 1

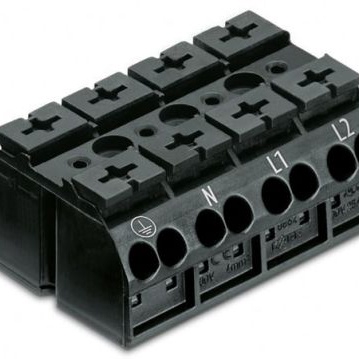

WAGO 接线板-面板安装 862-1534

862-1534概述


    产品简介


    这款型号为862-1534的电子元器件是一种四导体机壳安装式终端条,适用于需要高可靠性和高效连接的场合。该终端条具有每极一个即插即用脚设计,可支持PE-N-L1-L2连接。不包含接地接触点,但具备四个独立的电路连接点,使其适用于工业自动化、配电系统、楼宇自动化等领域。

    技术参数


    - 额定电压(III / 3):500V
    - 额定冲击电压(III / 3):6kV
    - 额定电流:32A
    - 连接方式:压接CAGE CLAMP®
    - 操作工具类型:按钮式
    - 导线材料兼容性:铜
    - 适用导线规格:
    - 固体导线:0.5至4 mm²(20至12 AWG)
    - 细股导线:0.5至4 mm²(20至12 AWG)
    - 导线剥离长度:10至11 mm(0.39至0.43英寸)
    - 极数:4
    - 总连接点数:16
    - 电位总数:4
    - 布线类型:侧入式布线
    - 引脚间距:12 mm(0.472英寸)
    - 宽度:48 mm(1.89英寸)
    - 高度:22.3 mm(0.878英寸)
    - 深度:35 mm(1.378英寸)
    - 安装方式:卡扣式安装脚
    - 标记:PE-N-L1-L2

    产品特点和优势


    这款四导体机壳安装式终端条具有以下特点和优势:
    - 高可靠性:额定冲击电压高达6kV,能够在恶劣环境中稳定工作。
    - 高效连接:采用CAGE CLAMP®连接技术,简化了安装过程并提高了连接的可靠性。
    - 多用途连接:支持多种导线规格和材料,适用于不同类型的电气设备。
    - 易于安装:卡扣式安装脚设计,便于快速安装且稳固可靠。
    - 良好的兼容性:可以与WAGO公司的其他产品如标记条、操作工具和跳线条等很好地配合使用。

    应用案例和使用建议


    该产品广泛应用于工业自动化、配电系统和楼宇自动化等领域。例如,在自动化生产线中,它可以用于各种控制信号的传输;在楼宇自动化系统中,可用于电源和信号的分配。为了确保最佳效果,建议在安装时使用合适的标记条以提高可读性和易用性。此外,对于细股导线,可以考虑使用专门的套管来增加稳定性。

    兼容性和支持


    该产品与WAGO公司的一些其他元器件高度兼容,如型号为216-141到216-244的套管,以及型号为709-177和709-178的标记条。制造商WAGO提供全面的技术支持,包括安装指南、故障排除和维修服务。如果用户在使用过程中遇到任何问题,可以通过电话或电子邮件与WAGO客服联系。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 确保导线正确插入并锁定。 |
    | 额定电压范围外使用 | 检查连接点的实际电压是否超出额定值。 |
    | 导线剥皮长度不足 | 调整导线剥皮长度至推荐范围。 |

    总结和推荐


    综上所述,WAGO公司的这款862-1534四导体机壳安装式终端条在可靠性、兼容性和功能性方面表现出色。其多用途连接能力、简单安装过程和优异的电气性能使其成为工业自动化和楼宇自动化系统的理想选择。强烈推荐在需要高可靠性连接的应用中使用该产品。

862-1534参数

参数
零件状态 在售
包装方式 袋装

862-1534厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

862-1534数据手册

厂牌 PDF简要描述 下载
WAGO 接线板-面板安装 WAGO 862-1534 862-1534数据手册

862-1534封装设计

查看详情并下载
Symbol
Footprint
3D Model
