首页  >  产品百科  >  862-532

862-532

产品分类: 接线板-面板安装
厂牌: WAGO
产品描述: 4-Conductor Chassis-mount Terminal Strip, 1 snap-in foot per Pole, plain, 2- Pole
供应商型号: 2946-862-532-ND
供应商: Digi-Key
标准整包数: 1

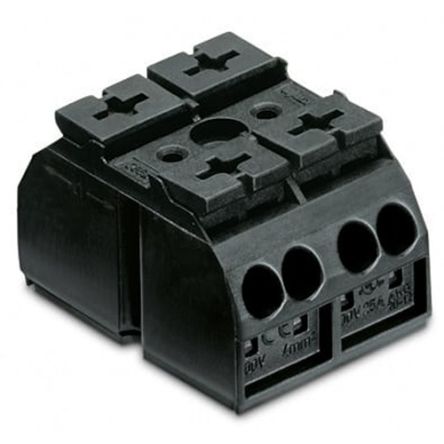

WAGO 接线板-面板安装 862-532

862-532概述

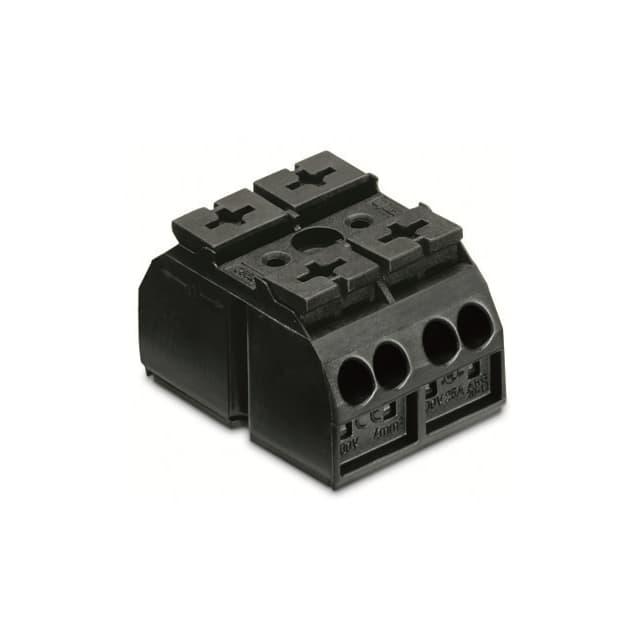

    WAGO 862-532 4-Conductor Chassis-Mount Terminal Strip

    产品简介


    WAGO 862-532是一款四导线底盘安装终端块,适用于各种电气连接需求。它提供每极一个卡入式底座,能够承受最高500V的额定电压和32A的额定电流。此款终端块主要用于工业自动化、电力系统及各类机械设备中,确保安全可靠的电气连接。

    技术参数


    - 电气数据
    - 额定电压(III / 3):500V
    - 额定冲击电压(III / 3):6 kV
    - 额定电流:32A
    - 连接技术:Push-in CAGE CLAMP®
    - 导线材料:铜
    - 固态导线(最大截面):4 mm² / 12 AWG
    - 细绞导线(最大截面):4 mm² / 12 AWG
    - 导线剥离长度:10…11 mm / 0.39…0.43 英寸
    - 极数:2
    - 总连接点数:8
    - 总电位数:2
    - 布线方式:侧向布线
    - 几何数据
    - 插针间距:12 mm / 0.472 英寸
    - 宽度:24 mm / 0.945 英寸
    - 高度:22.3 mm / 0.878 英寸
    - 深度:35 mm / 1.378 英寸
    - 机械数据
    - 安装类型:卡入式底座
    - 表面材料:黑色塑料
    - 认证
    - IEC/EN 60664-1 认证
    - CSA、UL、DEKRA 等国际认证

    产品特点和优势


    WAGO 862-532 的主要优势在于其 Push-in CAGE CLAMP® 连接技术,使得导线连接更加稳固可靠。此外,其高达500V的额定电压和32A的额定电流使其在多种严苛环境下都能稳定工作。其独特的卡入式设计便于快速安装和维护,提高工作效率。

    应用案例和使用建议


    WAGO 862-532 广泛应用于工业自动化控制系统、电机控制柜等场景。在实际使用中,建议在布线前先核对导线的规格,确保与终端块的规格匹配,以避免因导线规格不匹配导致的安全隐患。同时,定期检查连接点的可靠性,保证电气系统的正常运行。

    兼容性和支持


    该产品与 WAGO 的一系列配套工具和配件兼容,如测试插头、操作工具等。具体型号可参见相关配件部分。制造商提供全面的技术支持和维护服务,确保用户在使用过程中得到及时有效的帮助。

    常见问题与解决方案


    - 问题:连接不稳定怎么办?
    - 解决办法: 确保导线剥线长度符合要求(10…11 mm),并使用适当的工具压紧连接点。

    - 问题:电气连接时发现接触不良怎么办?
    - 解决办法: 检查连接点是否有杂质或氧化,清理后重新连接。

    总结和推荐


    总体来看,WAGO 862-532是一款高效、可靠的终端块产品,尤其适用于需要高电气安全性和稳定性的工作场合。其优越的技术参数和广泛的认证支持使其在市场上具备很强的竞争优势。对于需要频繁更换或维护电气连接的应用场景,推荐使用这款产品。

862-532参数

参数
长*宽*高 24mm(宽度)
零件状态 在售
包装方式 袋装

862-532厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

862-532数据手册

厂牌 PDF简要描述 下载
WAGO 接线板-面板安装 WAGO 862-532 862-532数据手册

862-532封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.105 ¥ 24.6402
10+ $ 2.0876 ¥ 17.6406
25+ $ 1.8217 ¥ 15.3937
50+ $ 1.5914 ¥ 13.3181
100+ $ 1.4552 ¥ 12.1779
250+ $ 1.3119 ¥ 10.9793
500+ $ 1.2279 ¥ 10.276
1000+ $ 1.1612 ¥ 9.7181
5000+ $ 1.057 ¥ 8.8459
库存: 23
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 24.64
直接购买
加入购物车
