2092-1632/024-000

产品分类: 接线板-面板安装
厂牌: WAGO
产品描述:
供应商型号: Q-2092-1632/024-000
供应商: WAGO
标准整包数: 100
WAGO 接线板-面板安装 2092-1632/024-000

2092-1632/024-000概述

    # WAGO 2092-1632/024-000 技术手册

    产品简介

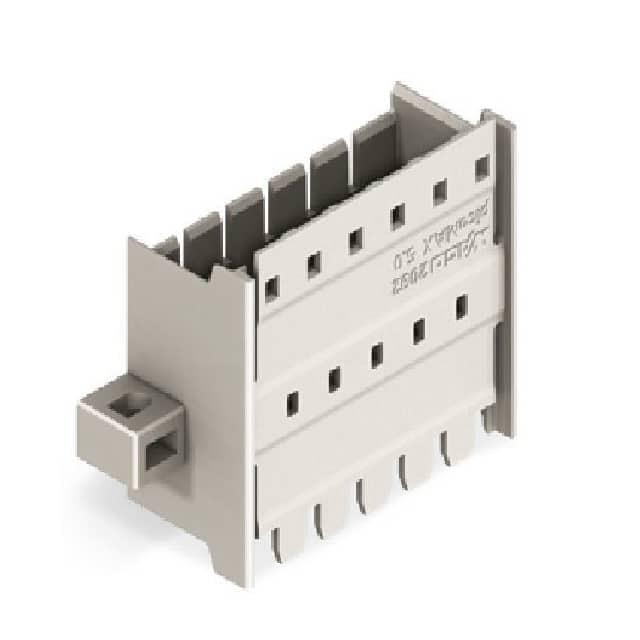

    WAGO 2092-1632/024-000 是一款适用于面板安装的穿板式公头连接器,具有夹紧环设计。它主要用于设备或外壳面板上的螺钉固定,并通过锁定卡扣实现外部插拔连接。此连接器支持2极配置,引脚间距为5毫米。此外,还提供双面预装配母端连接器版本,使安装更加便捷。本产品适用于多种应用领域,例如工业自动化、建筑自动化系统及家用电器等。

    技术参数


    电气数据
    - 额定电压(III/3):250V
    - 额定冲击电压(III/3):4 kV
    - 额定电压(III/2):320V
    - 额定冲击电压(III/2):4 kV
    - 额定电压(II/2):630V
    - 额定冲击电压(II/2):4 kV
    - 额定电流:16A
    连接数据
    - 极数:2
    - 级数:1
    - 潜在总数:2
    几何数据
    - 引脚间距:5 mm (0.197 in)
    - 宽度:24.2 mm (0.953 in)
    - 高度:14.4 mm (0.567 in)
    - 深度:33.4 mm (1.315 in)
    机械数据
    - 安装方式:安装法兰
    - 固定方式:穿板安装
    - 插头连接方式:公头/插针
    - 不匹配保护:无
    - 插拔连接锁定:公头锁紧卡扣
    材料数据
    - 颜色:浅灰色
    - 材料组:I
    - 绝缘材料:聚酞胺(PPA GF)
    - 燃烧等级:UL94 V0
    - 夹紧弹簧材料:铬镍弹簧钢(CrNi)
    - 接触材料:电解铜(Ecu)
    - 接触电镀:锡镀层
    - 热负荷:0.068 MJ
    - 重量:2.84 g

    产品特点和优势


    WAGO 2092-1632/024-000 具有多个独特的功能和优势:
    - 高额定电流(16A),适合高功率需求的应用场景。
    - 采用优质材料制造,如PPOA GF绝缘材料,具备卓越的耐热性能和阻燃特性。
    - 支持多种电压和冲击电压等级,确保在不同环境下的可靠性能。
    - 高强度的铬镍弹簧钢材质确保长期稳定可靠的连接。
    - 兼容多款设计软件,便于用户进行工程设计和制造。

    应用案例和使用建议


    应用案例
    该连接器广泛应用于工业自动化设备、建筑自动化系统和家用电器等领域,例如自动生产线、楼宇控制面板、智能家居设备等。特别适合于需要高可靠性和高性能连接的应用场景。
    使用建议
    - 在安装时,确保引脚间距与所使用的母端相匹配。
    - 定期检查和清洁连接器以保持最佳性能。
    - 为延长使用寿命,避免长时间暴露在极端温度下。

    兼容性和支持


    兼容性
    该产品可以与其他多种电气和电子设备兼容,适用于广泛的工业和商业应用场景。
    支持和维护
    WAGO 提供了详细的用户手册和技术支持服务,确保用户能够正确使用和维护产品。同时,用户还可以通过官方渠道获取相关的设计软件和CAD文件,方便进行产品设计和集成。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接松动 | 确保连接处无杂质,并重新锁定卡扣。 |
    | 寿命短 | 更换磨损的接触材料,定期清洁连接部位。 |
    | 电气故障 | 检查接触材料是否损坏或腐蚀,必要时更换。 |

    总结和推荐


    WAGO 2092-1632/024-000 是一款高性能的穿板式公头连接器,具有出色的电气特性和机械稳定性,适用于多种工业应用。其坚固的结构和广泛的电压范围使其成为高可靠性连接的理想选择。鉴于其优异的表现和高性价比,我们强烈推荐在需要可靠连接的场合中使用该产品。

2092-1632/024-000参数

参数
长*宽*高 24.2mm(宽度)
零件状态 在售
包装方式 盒装

2092-1632/024-000厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

2092-1632/024-000数据手册

厂牌 PDF简要描述 下载
WAGO 接线板-面板安装 WAGO 2092-1632/024-000 2092-1632/024-000数据手册

2092-1632/024-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
