XC6190AN157R-G

产品分类: 电源管理芯片(PMIC)
产品描述: 50μA 1.75V 6V USPN-6 贴片安装,黏合安装
供应商型号: 3535038
供应商: 海外现货
标准整包数: 1

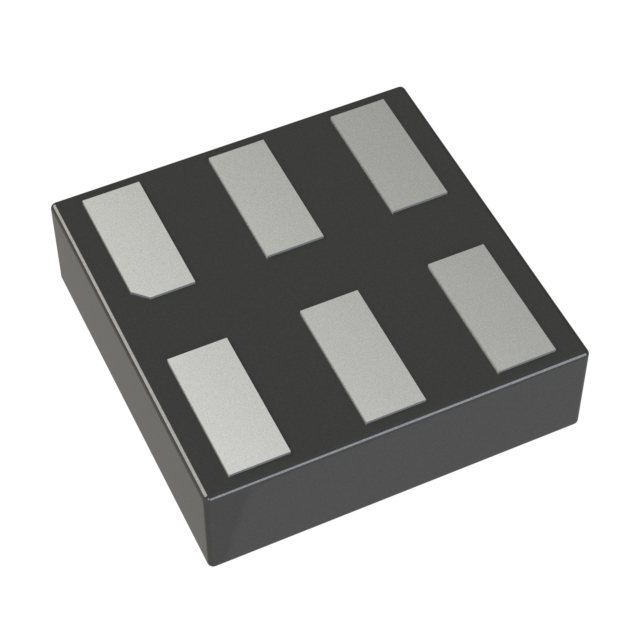

TOREX SEMICONDUCTOR 电源管理芯片(PMIC) XC6190AN157R-G

XC6190AN157R-G概述


    产品简介


    XC6190系列推钮式重启控制器是一种定时复位集成电路(IC),当通过两个开关(物理按钮)向SW1和SW2引脚输入低电压时,可以向系统输出重启信号。XC6190系列适用于各种便携式设备和穿戴式设备,例如便携式音乐播放器、视频游戏机、无线耳机、移动通信设备、智能手机和功能手机等。

    技术参数


    - 输入电压范围: 1.75V 至 6.0V
    - 低功耗: 备用模式下仅 0.01μA(典型值)
    - 输出配置:
    - N沟道开漏输出: XC6190AN/BN
    - CMOS输出: XC6190AC/BC
    - 重启延迟时间(Type A): 可通过外部电阻调整,1s 至 20s
    - 重启延迟时间(Type B): 固定内部,7.5s 或 12.5s
    - 重启时间: 0.4s(典型值)
    - 工作环境温度: -40℃ 至 +85℃
    - 封装: USPN-6, USPN-6B01
    - 环保认证: 符合RoHS标准,无铅

    产品特点和优势


    XC6190系列具有多项独特功能和优势:
    - 高精度重启延迟: 可在1秒至20秒范围内进行精确设置
    - 低功耗: 待机电流极低,延长电池寿命
    - 小型封装: 采用USPN-6和USPN-6B01封装,节省安装空间
    - 环境友好: 符合RoHS标准,无铅

    应用案例和使用建议


    XC6190系列广泛应用于便携式设备和穿戴式设备。例如,在智能手机中,用户可以通过按住按钮来触发设备重启。在设计过程中,需要确保VIN-GND线的稳固连接,以避免电源噪声导致内部计数器电路误操作。

    兼容性和支持


    XC6190系列与多种电子元器件和设备兼容。制造商提供了详细的文档和技术支持,帮助用户正确安装和使用该产品。

    常见问题与解决方案


    - Q: 如何设定重启延迟时间?
    - A: 在Type A上,通过改变外部电阻RT(1s至20s)进行设置。在Type B上,内部固定,TS引脚为高电平时延迟时间为12.5s,低电平时为7.5s。
    - Q: 如何防止电源噪声导致的误操作?
    - A: 在VIN和GND之间连接至少0.01μF的电容器,以稳定电源。

    总结和推荐


    XC6190系列是一款高度可靠的推钮式重启控制器,具有出色的重启延迟精度和低功耗特性。其独特的设计和广泛的应用领域使其成为便携式设备的理想选择。强烈推荐用于各种便携式设备和穿戴式设备中。

XC6190AN157R-G参数

参数
最小输出电压 -
应用场景 -
最大工作供电电压 6V
最小工作供电电压 1.75V
工作电源电流 50μA
最大输出电压 -
通用封装 USPN-6
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

XC6190AN157R-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XC6190AN157R-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR 电源管理芯片(PMIC) TOREX SEMICONDUCTOR XC6190AN157R-G XC6190AN157R-G数据手册

XC6190AN157R-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.9246
10+ ¥ 2.9732
100+ ¥ 2.664
500+ ¥ 2.664
1000+ ¥ 2.6164
2500+ ¥ 2.5688
5000+ ¥ 2.5688
库存: 3507
起订量: 17 增量: 0
交货地:
最小起订量为:10
合计: ¥ 29.73
