21000395

产品分类: 电源管理芯片(PMIC)
厂牌: RECOM POWER
产品描述: 24 → 56 V dc 36V(DC) 螺纹安装 150mm*87mm*45mm
供应商型号: 2745237
供应商: 海外现货
标准整包数: 1
RECOM POWER 电源管理芯片(PMIC) 21000395

21000395概述


    产品简介

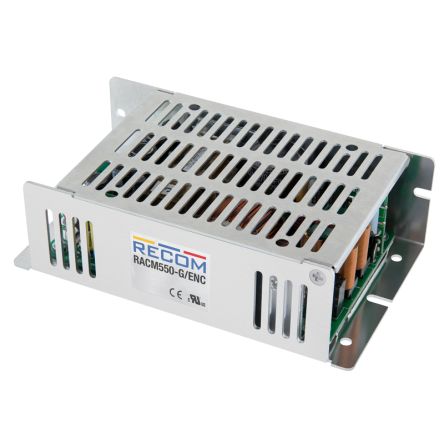

    RACM550 系列 AC/DC 转换器是一款高效能的电源转换装置,主要用于工业、家庭及医疗领域的应用。其紧凑的设计(尺寸为5英寸 x 3英寸)使其能够在多种环境中直接进行热管理,从而不需要额外的冷却系统。此系列转换器具有两种配置:开放式框架版(Open Frame)和封闭式外壳版(Enclosed),适用于不同的安装需求。主要输出功率为550瓦特,在无风扇条件下可提供高达300瓦特的持续输出功率,且具备峰值功率处理能力,可用于动态负载驱动。

    技术参数


    - 输入电压范围:80VAC 至 264VAC(120VDC 至 370VDC)
    - 输出电压范围:24VDC 至 56VDC
    - 最大输出电流:9.82安培(对应于56VDC输出)
    - 效率:典型值达到93%-94%
    - 输入电流:空载时为2瓦特,最大输入电流为6.5安培(115VAC),3.0安培(230VAC)
    - 过电压保护:额定值的110%至120%,触发模式
    - 工作温度范围:-40°C 至 +70°C
    - 安全认证:UL62368-1, CAN/CSA-C22.2 No. 62368-1, IEC/EN62368-1, ANSI/AAMI ES60601-1 (ed 3.1), CAN/CSA-C22.2 No. 60601-1:14, IEC/EN60335-1, IEC/EN60950-1 等标准认证

    产品特点和优势


    RACM550的主要特点包括高效率、宽泛的输入电压范围和严格的输出准确性。它采用无风扇设计,可实现高效的热管理。此外,其内置的保护机制如短路保护、过电压保护和过电流保护确保了其在各种极端条件下的可靠性。其卓越的电气特性使得它特别适合用于需要高性能电源供应的应用场合,例如工业控制、医疗设备、家庭自动化等领域。

    应用案例和使用建议


    应用案例:
    - 工业控制:由于其高效能和宽泛的工作电压范围,RACM550 可以为自动化生产线上的各种控制单元提供稳定的电源。
    - 医疗设备:符合多项医疗设备安全标准(如 ANSI/AAMI ES60601-1),适用于医用设备如病床监控系统。
    - 家庭应用:可用于智能家居系统,为安防摄像头、智能插座等提供稳定可靠的电源。
    使用建议:
    - 在安装过程中确保散热条件良好,尤其是在无风扇情况下,可通过增加散热片或使用导热膏提高散热效果。
    - 选择合适的输出电压和电流等级以适应具体应用需求。
    - 考虑到模块的安装方向会影响其性能表现,因此在安装时应根据制造商的指南来选择最佳方向。

    兼容性和支持


    - 兼容性:RACM550 系列与多种标准接口兼容,支持常见的连接器类型,方便集成到现有系统中。
    - 支持和服务:RECOM 提供全面的技术支持服务,包括详细的安装指南、故障排除手册及在线技术支持。

    常见问题与解决方案


    - 问题:设备启动时间较长
    - 解决方案:检查输入电压是否稳定,确认负载是否符合要求,必要时调整电源线缆以减少阻抗损失。
    - 问题:过热保护频繁触发
    - 解决方案:确认散热措施是否充分,如是否正确使用散热片或散热膏。同时检查是否存在负载超负荷运行的情况。

    总结和推荐


    综上所述,RACM550是一款性能优越的AC/DC转换器,适用于广泛的应用场景,特别是在对电源稳定性有严格要求的环境中。其高效率、宽电压范围和优良的安全认证使其在市场上具有很强的竞争力。对于寻求高性能电源解决方案的客户而言,RACM550 是一个值得信赖的选择。

21000395参数

参数
最大工作供电电压 -
最小工作供电电压 -
工作电源电流 -
最大输出电压 36V(DC)
最小输出电压 24 → 56 V dc
应用场景 -
长*宽*高 150mm*87mm*45mm
安装方式 螺纹安装

21000395厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

21000395数据手册

厂牌 PDF简要描述 下载
RECOM POWER 电源管理芯片(PMIC) RECOM POWER 21000395 21000395数据手册

21000395封装设计

查看详情并下载
Symbol
Footprint
3D Model
