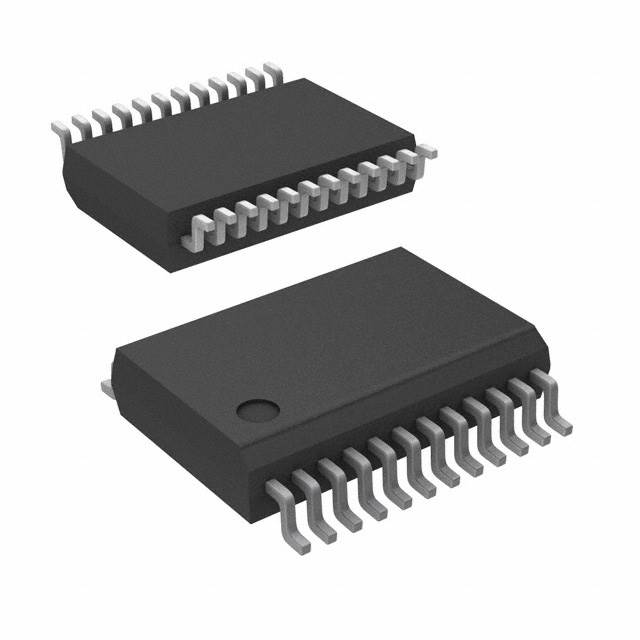

ADE7755ARSZ

产品分类: 电源管理芯片(PMIC)
厂牌: ANALOG DEVICES
产品描述: 3mA 4.75V 5.25V SSOP-24 贴片安装 8.2mm(长度)*5.3mm(宽度)
供应商型号: CY-ADE7755ARSZ
供应商: Avnet
标准整包数: 1
ANALOG DEVICES 电源管理芯片(PMIC) ADE7755ARSZ

ADE7755ARSZ概述


    产品简介


    ADE7755 电能计量集成电路(IC)
    ADE7755 是一款高精度的电气能量计量IC,广泛应用于电力计量领域。它能够精确测量电力消耗并提供频率输出信号。该芯片具备多种功能,包括高精度测量、低功耗运行、集成参考电压以及多种逻辑输出等。ADE7755特别适用于工业、商业及家庭用电器的电能计量。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 测试条件/备注 |
    |
    | 测量误差 0.1% 阅读 | 通道1全量程信号,25°C |
    | 相位误差 ±0.1 度数 | 45Hz到65Hz线频率 |
    | AC电源抑制 0.2% 阅读 | V1=100mVrms,V2=100mVrms@50Hz |
    | DC电源抑制 ±0.3 阅读 | V1=100mVrms,V2=100mVrms,AVDD=5V±250mV |
    | 最大信号水平 ±1 V | V1P, V1N, V2N, V2P至AGND |
    | -3dB带宽 14 kHz | CLKIN/256,CLKIN=3.58MHz |
    | 数字输入电压 2.4 V | DVDD=5V±5% |
    | 数字输出电压 4.5 V | ISOURCE=10mA,DVDD=5V |
    | 工作温度范围 -40 °C | 工业:-40到+85 |

    产品特点和优势


    1. 高精度测量:ADE7755的测量误差小于0.1%,确保在整个动态范围内准确测量电量。
    2. 环境适应性强:具备内部参考电压和数字域处理电路,能够在恶劣环境下保持稳定性能。
    3. 多功能逻辑输出:提供多个逻辑输出端口(如CF, F1, F2),可直接驱动计数器或接口MCU,实现复杂应用。
    4. 节能省电:典型功率仅为15mW,适合长时间连续运行的应用场合。
    5. 灵活配置:通过内部PGA和逻辑输入,可以灵活调整增益和频率,以满足不同需求。

    应用案例和使用建议


    应用案例:ADE7755常用于智能电表、楼宇自动化系统、能源管理系统等领域,这些应用通常需要高精度且可靠的电量测量。
    使用建议:
    1. 环境考量:为避免环境温度影响测量精度,建议在设计中加入有效的热管理措施。
    2. 电源稳定性:为保持系统稳定,应采用高质量的电源模块,并辅以适当的去耦合电容。
    3. 抗干扰设计:增加适当的滤波电路以减少外部干扰对测量结果的影响。

    兼容性和支持


    ADE7755可以与多种MCU(微控制器)接口,以实现更复杂的数据处理。官方提供了详尽的技术支持文档和开发工具包,帮助用户快速掌握使用方法。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出频率异常 | 检查AVDD和DVDD电压是否在规定范围内;检查内部HPF设置 |
    | 温度变化导致测量误差较大 | 确认外部环境温度是否超出工作温度范围;调整外部补偿电路 |
    | 功率信号不稳定 | 检查输入信号是否过强或噪声较大;调整增益设置 |

    总结和推荐


    ADE7755是一款功能强大且高度精确的电能计量IC,在高精度要求的应用场合表现出色。其高精度、多功能输出以及低功耗的特点使其成为市场上具有竞争力的产品。对于需要高精度电量测量的应用,强烈推荐使用ADE7755。

ADE7755ARSZ参数

参数
最小输出电压 -
应用场景 -
最大工作供电电压 5.25V
最小工作供电电压 4.75V
工作电源电流 3mA
最大输出电压 -
长*宽*高 8.2mm(长度)*5.3mm(宽度)
通用封装 SSOP-24
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,管装

ADE7755ARSZ厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADE7755ARSZ数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 电源管理芯片(PMIC) ANALOG DEVICES ADE7755ARSZ ADE7755ARSZ数据手册

ADE7755ARSZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.665 ¥ 19.968
库存: 48537
起订量: 51 增量: 1
交货地:
最小起订量为:1
合计: ¥ 19.96
直接购买
加入购物车
