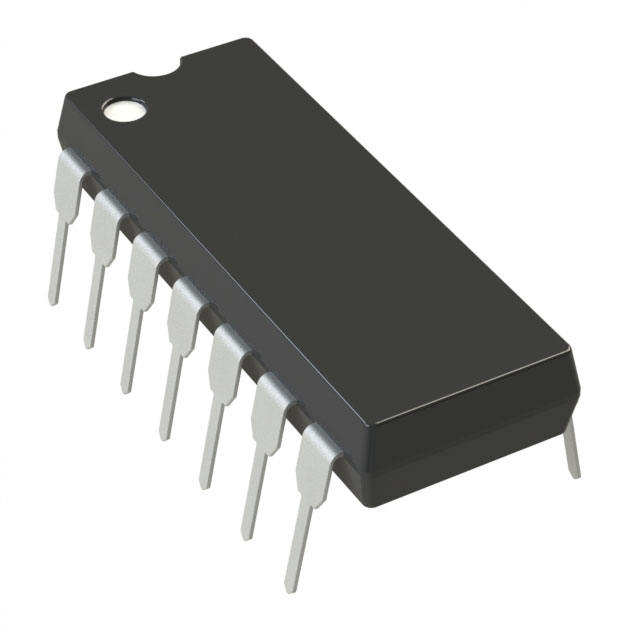

AD650KN

产品分类: 电源管理芯片(PMIC)
厂牌: ANALOG DEVICES
产品描述: ±18V PDIP-14 通孔安装 19.05mm*6.35mm*3.3mm
供应商型号: CY-AD650KN
供应商: Avnet
标准整包数: 1
ANALOG DEVICES 电源管理芯片(PMIC) AD650KN

AD650KN概述

    # AD650电压频率转换器技术手册

    产品简介


    AD650是一款电压频率转换器(V/F)和频率电压转换器(F/V),能够在1MHz范围内实现高精度转换,适用于多种电子系统和信号处理应用。该器件具备可靠的单片机结构,非常适合用于高分辨率模拟数字转换器、相位锁定环电路和精密步进电机速度控制器等领域。

    技术参数


    - 全标度频率范围:1 MHz
    - 非线性误差:
    - 10 kHz下:0.002%
    - 100 kHz下:0.005%
    - 1 MHz下:0.1%
    - 全标度校准误差:
    - 100 kHz:±5%
    - 1 MHz:±10%
    - 电源电压范围:±9V 至 ±18V
    - 静态电流:8 mA
    - 安全输入电压:±VS
    - 动态响应时间:1脉冲加上1微秒

    产品特点和优势


    AD650的主要特点和优势如下:
    1. 高频操作可达1 MHz,确保高线性度。
    2. 可配置为支持单极性、双极性和差分输入电压或单极性输入电流。
    3. TTL或CMOS兼容,通过开漏输出实现逻辑电平接口,便于连接不同类型的逻辑门或光电耦合器。
    4. 分立的模拟和数字接地可防止实际应用中的地回路干扰。
    5. 提供满足MIL-STD-883标准的版本,适用于军事和工业应用。

    应用案例和使用建议


    AD650广泛应用于多种场景:
    - 隔离模拟信号传输:适用于需要高精度隔离的应用场合。
    - 相位锁定环电路:可用于稳定振荡频率的电路设计。
    - 高分辨率转换:对于需要极高精度测量的场景,如精密步进电机速度控制。

    使用建议:
    - 确保在连接过程中正确区分模拟和数字地,以避免地回路干扰。
    - 在高频操作时,适当选择外部电阻和电容来调整满量程频率和输入范围。

    兼容性和支持


    AD650兼容各种电源输入,包括TTL和CMOS逻辑电平。此外,器件提供多种封装选项,包括塑料DIP和PLCC,适合不同的安装需求。Analog Devices提供了详尽的技术支持文档,用户可以获取完整的数据手册和应用笔记。

    常见问题与解决方案


    问题1:输出频率不稳定
    解决方案:
    检查外部电路连接是否正确,尤其是电阻和电容的选择是否符合要求。确保电源电压在规定范围内,且输入信号在规定的范围内。
    问题2:非线性误差超出预期
    解决方案:
    使用外部电位计对输入偏置进行微调,直至误差最小化。如果问题持续存在,可能需要更换器件或进一步调试外部电路。

    总结和推荐


    AD650凭借其出色的性能和可靠性,在模拟信号处理领域表现出色。它在高分辨率ADC、相位锁定环和精密电机控制等应用中具有显著优势。建议在需要高精度频率转换和隔离的应用中优先考虑使用AD650。

AD650KN参数

参数
最小工作供电电压 -
工作电源电流 -
最大输出电压 -
最小输出电压 -
应用场景 -
最大工作供电电压 ±18V
长*宽*高 19.05mm*6.35mm*3.3mm
通用封装 PDIP-14
安装方式 通孔安装
应用等级 商用级
零件状态 停产
包装方式 管装
