首页  >  产品百科  >  20001075

20001075

产品分类: 电源管理芯片(PMIC)
厂牌: RECOM POWER
产品描述: 5 → 24 V dc 9V(DC) 通孔安装 37mm*24mm*15mm
供应商型号: 2745166
供应商: 海外现货
标准整包数: 1

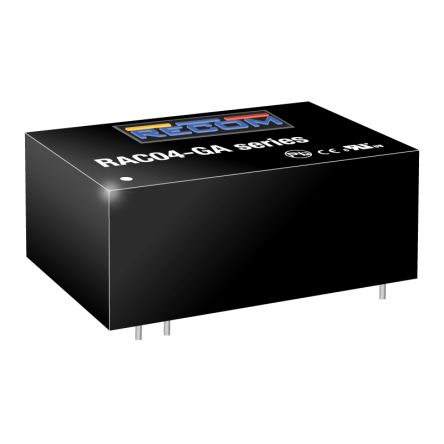

RECOM POWER 电源管理芯片(PMIC) 20001075

20001075概述

    RAC04-GA AC/DC Converter

    产品简介


    RAC04-GA系列是RECOM公司推出的低功耗交流直流转换器,专为PCB安装设计,适用于紧凑型板级工业应用。该系列产品以其宽输入电压范围、内置EMC滤波器、低待机功耗和宽工作温度范围(-40°C至+85°C)等特点而著称。这些特性使其成为众多家庭电器和其他应用的理想选择。

    技术参数


    - 输入电压范围:85-305VAC(等效于120-430VDC)
    - 输出电压:5V、9V、12V和24V
    - 最大输出电流:800mA(5V)、440mA(9V)、330mA(12V)、170mA(24V)
    - 功率:4W
    - 效率:典型值为72%-80%
    - 无负载功率消耗:<75mW
    - 工作温度范围:-40°C至+85°C
    - 过压保护(OVP):内部自恢复式
    - 短路保护(SCP):内部自恢复式
    - 过流保护(OCP):内部自恢复式

    产品特点和优势


    1. 高效率:在全负载条件下,转换效率可达80%以上,有效降低能量损耗。
    2. 低待机功耗:无负载时的功率消耗低于75mW,有助于提高系统的能源效率。
    3. 宽工作温度范围:能够在极端环境下稳定工作,满足各种恶劣环境下的需求。
    4. 高可靠性:通过多项安全认证,包括IEC/EN/UL60950-1、EN60335-1和EN62368-1等,确保长时间可靠运行。

    应用案例和使用建议


    - 家庭电器:如微波炉、洗衣机、冰箱等,适用于需要宽输入电压和高可靠性的家电产品。
    - 工业设备:如控制面板、传感器等,适合需要紧凑尺寸和高效能的应用。
    - 通信设备:如路由器、交换机等,要求高效率和稳定电源供应。
    使用建议:
    - 在使用过程中,应注意散热,避免过热导致设备损坏。
    - 在高湿度环境下使用时,应定期检查绝缘电阻,以确保安全。
    - 如需连接到接地端,建议联系技术支持获取专业建议。

    兼容性和支持


    RAC04-GA系列与多种电子设备和系统兼容,广泛应用于家庭电器和工业设备。RECOM公司提供全面的技术支持和售后服务,包括在线文档、技术咨询和维修服务。

    常见问题与解决方案


    1. 问题:启动时间过长
    - 解决方案:检查输入电压是否符合规范,必要时调整电路。

    2. 问题:温度过高
    - 解决方案:确保良好的通风和散热条件,避免在封闭空间内使用。
    3. 问题:输出电压不稳定
    - 解决方案:检查负载情况和输入电压,确认是否超出规定范围。

    总结和推荐


    RAC04-GA系列AC/DC转换器凭借其高效的转换性能、宽泛的工作温度范围和丰富的安全认证,成为各种家庭电器和工业应用的理想选择。无论是在紧凑的空间还是极端的环境中,该系列产品都能提供稳定的电力供应,值得推荐给寻求高性能、高可靠性的应用项目。

20001075参数

参数
最大工作供电电压 -
最小工作供电电压 -
工作电源电流 -
最大输出电压 9V(DC)
最小输出电压 5 → 24 V dc
应用场景 -
长*宽*高 37mm*24mm*15mm
安装方式 通孔安装

20001075厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

20001075数据手册

厂牌 PDF简要描述 下载
RECOM POWER 电源管理芯片(PMIC) RECOM POWER 20001075 20001075数据手册

20001075封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 86.8816
10+ ¥ 86.2308
20+ ¥ 81.9458
库存: 17
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 86.88
直接购买
加入购物车
