21000396

产品分类: 电源管理芯片(PMIC)
厂牌: RECOM POWER
产品描述: 24 → 56 V dc 48V(DC) 螺纹安装 150mm*87mm*45mm
供应商型号: 2745239
供应商: 海外现货
标准整包数: 1
RECOM POWER 电源管理芯片(PMIC) 21000396

21000396概述

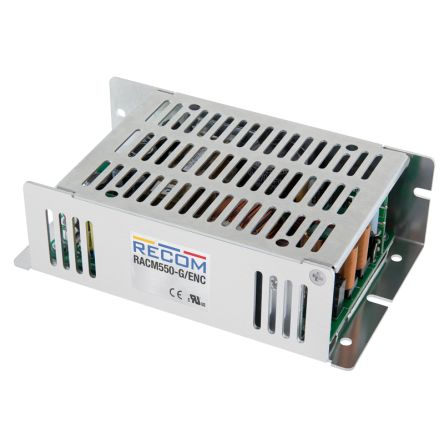

    RACM550-G AC/DC Converter 技术手册概述

    产品简介


    RACM550-G 系列是一款紧凑型、高效能的交流到直流转换器,设计用于工业、家庭和医疗应用。这款转换器提供了高达 550W 的峰值功率输出,能够支持连续 300W 的无风扇冷却输出功率。其紧凑的 5” x 3” 基板设计使它可以直接通过金属外壳散热,在应用中提供有效的热管理。

    技术参数


    - 输入电压范围:80VAC 到 264VAC(或 120VDC 到 370VDC)
    - 输出电压选项:24VDC、36VDC、48VDC 和 56VDC
    - 最大输出电流:22.92A(24V)、15.28A(36V)、11.46A(48V)、9.82A(56V)
    - 效率:典型情况下可达 93%-94%
    - 工作温度范围:-40°C 至 +70°C
    - 环境海拔:最高可至 5000 米
    - 输入电流:115VAC 时 6.5A,230VAC 时 3.0A
    - 浪涌电流:115VAC 时 40A,230VAC 时 60A
    - 保护特性:内置保险丝、过压保护(OVP)、过流保护(OCP)和过温保护(OTP)

    产品特点和优势


    RACM550-G 转换器具有多项独特优势,包括:
    - 高效节能,典型效率高达 93%-94%
    - 支持高达 550W 的峰值功率输出,且在无风扇冷却条件下能稳定输出 300W
    - 工业级设计,符合多种国际安全认证标准
    - 独立的 5VSB 输出,适用于监控电路和其他辅助系统
    - 通过 ON/OFF 控制信号实现远程控制和远程感应
    - 内置多种保护机制,确保设备长期可靠运行

    应用案例和使用建议


    RACM550-G 转换器适用于多种工业、家庭和医疗设备,如自动控制系统、医疗设备、家用电器等。考虑到其卓越的散热性能,特别适合在狭小空间内安装使用。建议在使用过程中采用良好的通风设计以确保最佳的散热效果。此外,为保证长期稳定的运行,用户应该关注其工作温度和环境湿度的变化,合理配置系统的散热方案。

    兼容性和支持


    RACM550-G 转换器具有高度的兼容性,可以轻松集成到现有的设备中。厂家提供了详细的安装指南和技术支持服务,确保用户能够顺利进行安装和调试。对于客户可能遇到的问题,如输入电流限制和热管理,均有详尽的技术文档指导。

    常见问题与解决方案


    1. 问题:如何确保散热良好?
    - 解决方案:建议采用强迫风冷或散热底座,确保基板的良好接触以提高热传递效率。
    2. 问题:启动时间过长?
    - 解决方案:检查输入电压和负载情况,调整外部电容和电阻以缩短启动时间。
    3. 问题:输出电压不稳定?
    - 解决方案:使用调节器和电感器来稳定输出电压,避免负载波动引起电压波动。

    总结和推荐


    RACM550-G 是一款高性能、多功能的交流到直流转换器,特别适合于工业、家庭和医疗领域的应用。其卓越的散热性能、高效率和广泛的适用范围使其成为市场上同类产品中的佼佼者。综上所述,我强烈推荐 RACM550-G 转换器用于需要高可靠性和高效能电源转换的应用场合。

21000396参数

参数
最大工作供电电压 -
最小工作供电电压 -
工作电源电流 -
最大输出电压 48V(DC)
最小输出电压 24 → 56 V dc
应用场景 -
长*宽*高 150mm*87mm*45mm
安装方式 螺纹安装

21000396厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

21000396数据手册

厂牌 PDF简要描述 下载
RECOM POWER 电源管理芯片(PMIC) RECOM POWER 21000396 21000396数据手册

21000396封装设计

查看详情并下载
Symbol
Footprint
3D Model
