21000397

产品分类: 电源管理芯片(PMIC)
厂牌: RECOM POWER
产品描述: 24 → 56 V dc 56V(DC) 螺纹安装 150mm*87mm*45mm
供应商型号: 2745240
供应商: 海外现货
标准整包数: 1
RECOM POWER 电源管理芯片(PMIC) 21000397

21000397概述


    产品简介

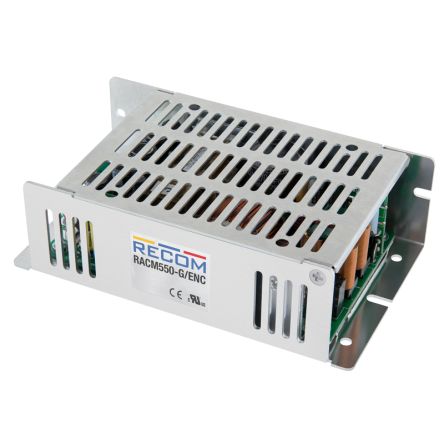

    RACM550-G 是一款高性能 AC/DC 转换器,由 RECOM 提供,旨在满足多种工业、家庭和医疗应用需求。它采用紧凑型设计(5" x 3"),具有无风扇散热的基板冷却模式,在不使用风扇的情况下能够支持高达 300W 的连续输出功率。其峰值功率可达 550W,特别适合动态负载驱动场景或需要强制风冷的应用场合。此外,该系列产品通过了多项国际安全认证,适用于 BF 级别应用、家用电器及工业 IT 设备。

    技术参数


    - 输出功率:550W(峰值);300W(无风扇运行)。
    - 输入电压范围:80 至 264VAC 或 120 至 370VDC。
    - 最大工作高度:5000 米。
    - 效率:最高可达 94%(典型值)。
    - 工作温度范围:-40°C 至 +70°C。
    - 封装形式:开放框架(Open Frame)或封闭式(Enclosed)。
    - 认证标准:符合 UL62368-1、IEC/EN62368-1、ANSI/AAMI ES60601-1、IEC/EN60950-1 和其他多项国际安全规范。

    产品特点和优势


    RACM550-G 提供了极高的性能和灵活性,其关键优势包括:
    1. 高效率与低功耗:在典型条件下,转换效率可达 94%,待机功耗低于 0.5W,实现了能源效率的最大化。
    2. 高可靠性:支持 2MOPP(双重绝缘保护),可确保运行过程中的安全性,同时具有过压、过流、过温多重保护机制。
    3. 广泛的输入电压适应性:宽范围输入设计使其能轻松适配全球不同地区的电压标准。
    4. 强兼容性与扩展能力:辅输出(VSB)提供稳定 5V/1A 电源支持,可灵活满足系统内小模块的需求。

    应用案例和使用建议


    RACM550-G 广泛应用于各种场合,如家庭自动化设备、医疗设备、工业控制单元以及通信设备。在典型应用中,它常用于嵌入式系统供电、网络设备、智能家居及测试仪器等领域。
    使用建议:
    1. 安装方向选择:对于自然对流冷却模式,垂直或倒置安装需至少降额 10%。强制风冷不受安装方向限制。
    2. 热管理优化:在高温环境中建议使用导热膏以提升散热效果。
    3. 电压调整:可通过调节 ADJ 电位器来微调输出电压范围(±2VDC)。

    兼容性和支持


    该产品兼容多种接口连接器,开放版本和封闭版本均可轻松集成到现有电路板设计中。RECOM 提供详细的技术文档和支持服务,确保客户可以快速部署并获得技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电源输出不稳定 | 检查输入电压是否超出允许范围;重新调整 ADJ 电位器。 |
    | 开机时启动延迟较长 | 确认输入滤波电路配置正确;更换更大容量的输入电容。 |
    | 温度过高 | 增加通风或改善散热条件;检查热沉接触是否良好。 |

    总结和推荐


    RACM550-G AC/DC 转换器凭借其卓越的性能、多样化的功能以及广泛的应用适配性,成为一款极具竞争力的产品。无论是对效率要求严格的工业场景,还是对可靠性和安全性有极高要求的医疗设备,它都表现出色。因此,我们强烈推荐此款产品用于各种需要高稳定性与高性能的电力转换应用中。

21000397参数

参数
最大工作供电电压 -
最小工作供电电压 -
工作电源电流 -
最大输出电压 56V(DC)
最小输出电压 24 → 56 V dc
应用场景 -
长*宽*高 150mm*87mm*45mm
安装方式 螺纹安装

21000397厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

21000397数据手册

厂牌 PDF简要描述 下载
RECOM POWER 电源管理芯片(PMIC) RECOM POWER 21000397 21000397数据手册

21000397封装设计

查看详情并下载
Symbol
Footprint
3D Model
