20000917

产品分类: 电源管理芯片(PMIC)
厂牌: RECOM POWER
产品描述: 3.3 → 24 V dc 通孔安装 36.7mm*27.2mm*17.1mm
供应商型号: 2745163
供应商: 海外现货
标准整包数: 1

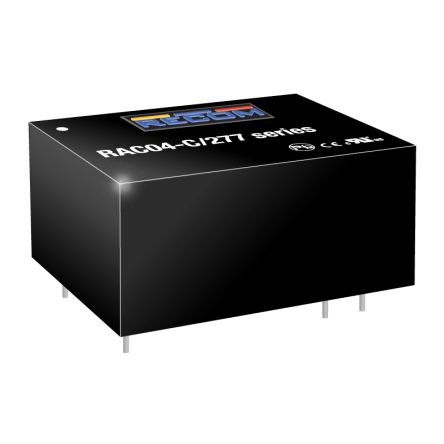

RECOM POWER 电源管理芯片(PMIC) 20000917

20000917概述

    RAC04-xxSDC/277系列AC/DC转换器技术手册解析

    产品简介


    RAC04-xxSDC/277系列是RECOM公司推出的一款高性能、全认证的单输出和双输出封装型PCB嵌入式AC/DC转换器。它采用3.75kVAC的隔离设计,具有极低的待机功率消耗。此系列产品适用于全球范围内的各种应用场景,包括家庭自动化、待机应用和工业控制等。

    技术参数


    - 输入电压范围:80-305VAC(交流输入)
    - 效率:最高可达79%
    - 保护功能:短路保护(SCP)、过压保护(OVP)
    - 隔离电压:3.75kVAC,持续1分钟
    - 宽温度范围:-25°C至+80°C(某些型号可扩展到-40°C至+80°C)
    - 频率范围:47Hz至440Hz
    - 最大容性负载:依据具体型号而定,典型值为几百至数千微法
    - 启动电流:冷启动时峰值电流高达30A
    - 输出纹波和噪声:200mVp-p

    产品特点和优势


    - 超低待机功耗:最大50mW,节能环保
    - 高效率:在多种输入电压条件下均能保持高效运行,部分型号效率可达79%
    - 宽温度适应范围:标准型号适用于-25°C至+80°C,特殊型号可扩展至-40°C至+80°C
    - 多重安全保护:集成短路保护、过压保护等功能,确保设备安全可靠
    - 国际认证:符合多项国际安全和电磁兼容标准,如IEC/EN60950-1、UL60950-1等

    应用案例和使用建议


    - 家庭自动化系统:利用其稳定可靠的电源供应,适合用于智能家居的各种传感器和控制器
    - 工业控制设备:提供稳定的电源输入,适用于各类自动化生产线上的控制系统
    - 待机应用:由于其极低的待机功耗,非常适合应用于需要长时间待机的应用场景
    使用建议:
    - 在选择型号时,应根据具体应用场景的负载要求来挑选合适的输出电压和电流
    - 确保输入电压在规定的范围内,以避免因过压导致的安全隐患
    - 建议使用外部MOV(金属氧化物压敏电阻)以增强230VAC输入线路的防护能力

    兼容性和支持


    - 兼容性:支持广泛的应用环境,包括各种家庭自动化设备和工业控制系统
    - 厂商支持:提供详尽的技术文档和客户服务支持,确保用户在安装和使用过程中能够获得及时帮助

    常见问题与解决方案


    - 问题1:如何测量输出纹波和噪声?
    - 解决方案:使用一个47μF低ESR电解电容器并联一个0.1μF陶瓷电容器,通过20MHz带宽测量输出端口
    - 问题2:启动时出现异常大电流
    - 解决方案:检查启动电路,确保所有电容均已充电完毕后再进行操作

    总结和推荐


    综上所述,RAC04-xxSDC/277系列转换器凭借其高效率、宽温度范围和国际认证的安全性能,在众多应用场景中表现出色。无论是家庭自动化还是工业控制领域,这款转换器都值得信赖。强烈推荐将其应用于需要高性能、高可靠性的电源管理场合。

20000917参数

参数
最大工作供电电压 -
最小工作供电电压 -
工作电源电流 -
最大输出电压 -
最小输出电压 3.3 → 24 V dc
应用场景 -
长*宽*高 36.7mm*27.2mm*17.1mm
安装方式 通孔安装

20000917厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

20000917数据手册

厂牌 PDF简要描述 下载
RECOM POWER 电源管理芯片(PMIC) RECOM POWER 20000917 20000917数据手册

20000917封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 177.5384
6+ ¥ 166.571
12+ ¥ 150.2163
48+ ¥ 147.2103
库存: 11
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 177.53
