21000338

产品分类: 电源管理芯片(PMIC)
厂牌: RECOM POWER
产品描述: 24 → 56 V dc 48V(DC) 螺纹安装 127mm*76mm*38mm
供应商型号: 21000338
供应商: Master
标准整包数: 1

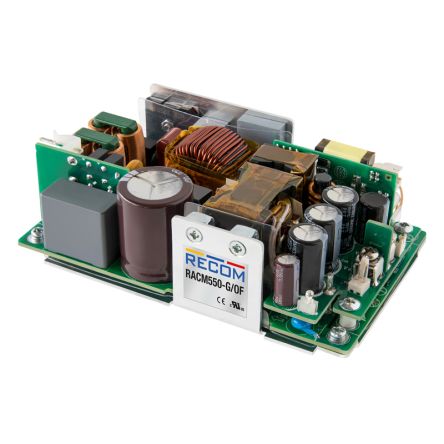

RECOM POWER 电源管理芯片(PMIC) 21000338

21000338概述

    RACM550-G AC/DC Converter 技术手册综述

    1. 产品简介


    产品类型: RACM550-G 系列是一款交流转直流(AC/DC)电源转换器,可提供高达550瓦特的功率输出。它具有开放式设计或外壳封装选项,非常适合用于工业、家庭和医疗设备的应用场合。
    主要功能:
    - 无需风扇即可实现300瓦特连续无风扇操作。
    - 最高可达550瓦特的峰值功率或强制空气冷却下的额定功率。
    - 内置5V/1A VSB输出,适用于带有管理电路的应用。
    - 支持宽范围输入电压(80到264VAC),最大工作高度达5000米。
    - 具备多种国际安全认证,包括针对家用电器和医疗设备的安全标准。
    应用领域:
    - 家用电器
    - 工业设备
    - 医疗器械
    - 信息技术设备

    2. 技术参数


    - 输入电压范围: 80-264VAC,120-370VDC
    - 输出电压范围: 24VDC至56VDC
    - 输出电流: 9.82A 至 22.92A
    - 效率: 在典型条件下高达94%
    - 环境温度范围: -40°C 至 +70°C
    - 存储温度范围: -55°C 至 +85°C
    - 湿度范围: 非冷凝状态下,20% 至 90% RH

    3. 产品特点和优势


    - 高可靠性: 提供高达550瓦特的峰值功率或强制空气冷却下的额定功率。
    - 宽电压输入: 输入电压范围广,适合各种不同的电网条件。
    - 安全认证: 通过多项国际安全认证,包括UL62368-1和IEC/EN62368-1。
    - 低待机功耗: 待机功率消耗小于0.5瓦。
    - 快速启动时间: 主输出启动时间为400毫秒,VSB输出为140毫秒。
    - 紧凑设计: 开放式设计和封闭式设计均可选,便于集成到不同类型的系统中。

    4. 应用案例和使用建议


    应用场景:
    - 工业控制设备:如机器人、自动化生产线。
    - 家用电器:如空调、冰箱等。
    - 医疗设备:如医疗器械电源供应。
    使用建议:
    - 选择适当的安装方向以确保最佳的散热效果。水平或侧面安装时不需要降额,但垂直或倒置安装时需要至少降低10%的功率输出。
    - 若采用热传导冷却,则建议使用导热硅脂来提高基板上的热传递效率。

    5. 兼容性和支持


    - 本产品可与标准连接器兼容,如TE Connectivity的PIDG系列和Molex的22-01-1022系列。
    - 厂商提供了全面的技术支持和维护服务,包括在线文档和故障排除指南。

    6. 常见问题与解决方案


    - 问题:启动时间过长
    - 解决方案: 检查输入电压是否稳定,并确保连接线缆无松动。
    - 问题:输出电压不稳定
    - 解决方案: 调整内部电位器以校正输出电压。
    - 问题:过载保护频繁触发
    - 解决方案: 检查负载是否超过额定值,适当减少负载。

    7. 总结和推荐


    综合评估:
    - 优点: 高效节能,广泛的输入电压范围,国际安全认证,坚固耐用。
    - 推荐: RACM550-G AC/DC转换器是适用于多种应用场景的理想选择,特别是对可靠性要求高的场合。无论是家用还是工业应用,这款产品都能提供稳定的电力供应。
    推荐结论:
    我们强烈推荐RACM550-G作为高效、可靠且符合多种安全标准的AC/DC转换器,特别适用于需要高性能电源供应的应用。

21000338参数

参数
应用场景 -
最大工作供电电压 -
最小工作供电电压 -
工作电源电流 -
最大输出电压 48V(DC)
最小输出电压 24 → 56 V dc
长*宽*高 127mm*76mm*38mm
安装方式 螺纹安装

21000338厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

21000338数据手册

厂牌 PDF简要描述 下载
RECOM POWER 电源管理芯片(PMIC) RECOM POWER 21000338 21000338数据手册

21000338封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 132.5549 ¥ 1102.1393
5+ $ 123.7656 ¥ 1028.5155
10+ $ 118.4871 ¥ 970.291
15+ $ 116.7041 ¥ 955.6904
25+ $ 114.9528 ¥ 941.349
50+ $ 114.9528 ¥ 941.349
库存: 6
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1102.13
