21000394

产品分类: 电源管理芯片(PMIC)
厂牌: RECOM POWER
产品描述: 24 → 56 V dc 24V(DC) 螺纹安装 150mm*87mm*45mm
供应商型号: 2745236
供应商: 海外现货
标准整包数: 1
RECOM POWER 电源管理芯片(PMIC) 21000394

21000394概述

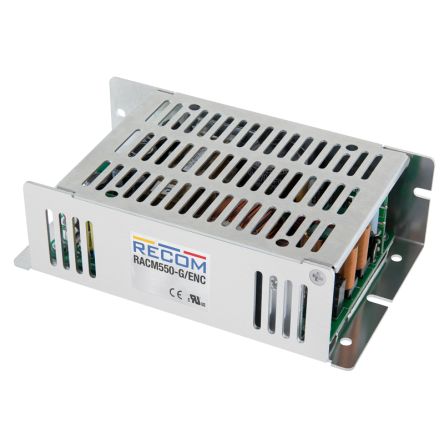

    RACM550-G AC/DC Converter:高效能转换器的技术解析

    1. 产品简介


    RACM550-G系列是RECOM Power公司推出的一款高性能AC/DC转换器。这款转换器设计用于提供高达550瓦的连续输出功率,无需风扇冷却即可支持高达300瓦的持续功率。RACM550-G具有5英寸×3英寸的紧凑底板设计,通过金属外壳直接散热,使其成为工业、家庭和医疗设备中的理想选择。同时,它具有广泛的输入范围(80至264VAC),能够在高海拔环境下正常工作,并通过多项国际安全认证,使其在全球范围内适用于家用电器、信息通信技术(ICT)设备以及医用设备。

    2. 技术参数


    - 输入电压范围: 80VAC至264VAC (120VDC至370VDC)
    - 额定输出电压及电流:
    - 24VDC 输出: 22.92A, 效率可达93%
    - 36VDC 输出: 15.28A, 效率可达93%
    - 48VDC 输出: 11.46A, 效率可达93%
    - 56VDC 输出: 9.82A, 效率可达94%
    - 功率密度: 在额定条件下,550W峰值功率或强制空气冷却时,可持续提供更高功率。
    - 启动时间: 输入电压为115VAC/230VAC时,主输出启动时间为400毫秒,VSB输出启动时间为140毫秒。
    - 最大负载能力: 额定输入电压下,连续运行温度范围为-40°C至+70°C。
    - 安全标准认证: 包括UL62368-1, EN62368-1, IEC62368-1, ANSI/AAMI ES60601-1, CAN/CSA-C22.2 No. 60601-1:14, IEC/EN60335-1等。

    3. 产品特点和优势


    RACM550-G具备以下显著特点:
    - 无风扇设计: 基于底板冷却,确保安静且无尘操作。
    - 宽输入电压范围: 支持全球电压标准,适用于不同电网。
    - 多种输出电压选项: 灵活配置,满足不同应用需求。
    - 高效率: 高达94%的效率,在不同负载情况下均表现出色。
    - 严格的保护机制: 包括过压、过流和过温保护,保证长期可靠运行。
    - 低功耗待机模式: 待机状态下功耗小于0.5W,节能环保。
    - 多功能信号控制: 包括远程感应、开关控制等。

    4. 应用案例和使用建议


    RACM550-G广泛应用于多个领域,如家庭自动化系统、信息技术设备和医疗设备。特别是在高海拔环境下的应用表现尤为出色,例如在高山或高空平台的设备供电。
    使用建议:
    - 强制空气冷却: 对于高负载应用,可以使用2.5m/s的气流进行强制冷却,以确保在高温环境中稳定运行。
    - 适当通风: 确保在垂直安装时周围有足够的空间,以便空气流通,从而避免过热问题。

    5. 兼容性和支持


    RACM550-G采用标准化接口,兼容多种主流连接器,便于集成到现有系统中。制造商提供了详尽的支持文档和技术支持服务,确保用户能够获得最佳使用体验。

    6. 常见问题与解决方案


    - 问题: 转换器在启动时出现延迟。
    - 解决方法: 检查输入电源和接线是否正确连接,确保接地良好。

    - 问题: 输出电压不稳定。
    - 解决方法: 检查外部负载和线路是否存在干扰,必要时使用滤波器。

    7. 总结和推荐


    RACM550-G是一款集高性能、多功能和广泛应用于一体的AC/DC转换器,尤其适合需要大功率、高可靠性的应用场景。其宽泛的工作温度范围和高效率特性,使其在恶劣环境下也能稳定工作。考虑到其出色的保护机制和易用性,强烈推荐在各类工业、医疗和家庭设备中使用。
    通过对RACM550-G的详细分析,我们可以看到这款产品在各种应用场景中都表现出色,是一个值得信赖的选择。无论是在家庭自动化还是专业医疗设备中,这款转换器都能够提供稳定的电力供应,确保设备的正常运行。

21000394参数

参数
最小工作供电电压 -
工作电源电流 -
最大输出电压 24V(DC)
最小输出电压 24 → 56 V dc
应用场景 -
最大工作供电电压 -
长*宽*高 150mm*87mm*45mm
安装方式 螺纹安装

21000394厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

21000394数据手册

厂牌 PDF简要描述 下载
RECOM POWER 电源管理芯片(PMIC) RECOM POWER 21000394 21000394数据手册
