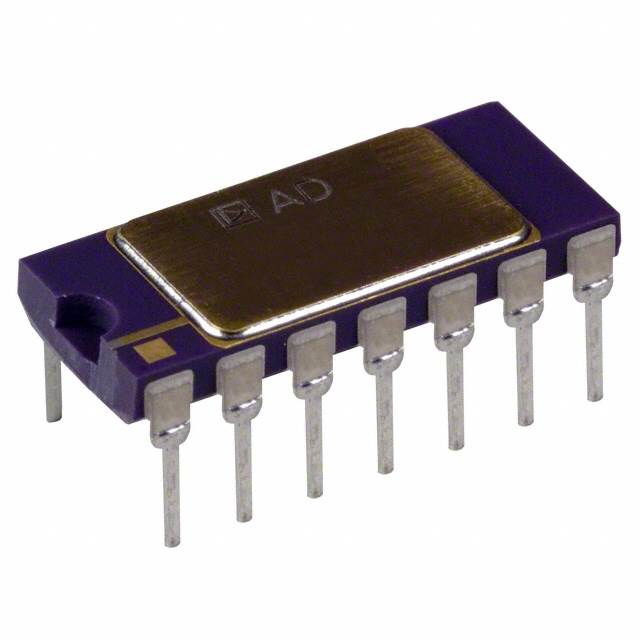

AD594CDZ

产品分类: 电源管理芯片(PMIC)
厂牌: ANALOG DEVICES
产品描述: 300μA 5V~±15V 5V~15V;-15V~5V 5V~±15V CDIP-14 通孔安装 17.78mm*7.37mm*2.41mm
供应商型号: CY-AD594CDZ
供应商: Avnet
标准整包数: 1
ANALOG DEVICES 电源管理芯片(PMIC) AD594CDZ

AD594CDZ概述


    产品简介




    AD594/AD595 热电偶放大器

    AD594/AD595 是一款集成化的热电偶放大器和冷端补偿器,适用于工业自动化、过程控制、温度监测等领域。这些器件提供了完整的信号处理能力,能够在高温环境中稳定工作,并具有低功耗和高精度的特点。AD594 特别适用于 J 型(铁-康铜)热电偶,而 AD595 则针对 K 型(镍铬-康铜)热电偶进行了优化。此外,它们还可以用于 T 型热电偶输入。


    技术参数




    | 参数 | AD594A | AD594C | AD595A | AD595C |
    | -------------- | ---------- | ---------- | ---------- | ---------- |
    | 温度测量范围 | -55°C 至 125°C | -55°C 至 125°C | -55°C 至 125°C | -55°C 至 125°C |
    | 输出电压范围 | 0 V 至 +VS – 2 V | -VS + 2.5 V 至 +VS – 2 V | 0 V 至 +VS – 2 V | -VS + 2.5 V 至 +VS – 2 V |
    | 输出电流 | ±5 mA | ±5 mA | ±5 mA | ±5 mA |
    | 增益误差 | ±0.75% | ±0.75% | ±0.75% | ±0.75% |
    | 输入偏置电流 | ≤0.1 µA | ≤0.1 µA | ≤0.1 µA | ≤0.1 µA |
    | 工作温度范围 | -55°C 至 125°C | -55°C 至 125°C | -55°C 至 125°C | -55°C 至 125°C |


    产品特点和优势




    1. 冷端补偿: AD594/AD595 提供冷端补偿功能,无需外部补偿电路即可实现精确的温度测量。

    2. 高精度: 每个 IC 芯片通过激光晶圆修调实现了补偿、零点和比例因子的预校准。

    3. 灵活的操作模式: 多种引脚配置可以实现设定点控制器或独立温度传感器的操作。

    4. 低功耗和宽供电电压范围: 在远程应用站点操作方便,最低功耗仅为 160 µA。

    5. 差分输入: 可以有效抑制热电偶引线上的共模噪声电压。


    应用案例和使用建议




    应用场景:
    - 工业自动化: 用于监控生产线上的温度变化。
    - 过程控制: 监测反应釜或其他容器的温度。
    - 环境监测: 用于气象站等户外设备。

    使用建议:
    - 确保接地点稳定: 确保所有接地点连接良好,以避免引入共模噪声。
    - 正确选择电源: 单电源或双电源操作取决于具体的应用需求。
    - 温度校准: 定期校准以保证测量精度。


    兼容性和支持




    AD594/AD595 与 J 型和 K 型热电偶完全兼容,并且可以通过调整电阻进行再校准。厂商提供全面的技术支持,包括软件工具、文档和客户支持服务,以确保用户能够充分利用其性能。


    常见问题与解决方案




    1. 问题:测量结果不准确。
    - 解决方案: 确保所有接地点连接良好,并且定期进行温度校准。

    2. 问题:输出不稳定。
    - 解决方案: 检查电源是否符合要求,确认是否有干扰信号。

    3. 问题:无法触发报警。
    - 解决方案: 检查报警引脚连接是否正确,并确保报警阈值设置合理。


    总结和推荐




    总结:
    AD594/AD595 是一款高性能、易于使用的热电偶放大器,具备高精度和低功耗的优势。它非常适合于需要精确温度测量的工业和环境监测应用。

    推荐:
    我们强烈推荐使用 AD594/AD595,特别是在需要高精度温度测量的应用中。其出色的性能和便捷的操作使其成为市场上同类产品中的佼佼者。

AD594CDZ参数

参数
最大工作供电电压 5V~±15V
最小工作供电电压 5V~±15V
工作电源电流 300μA
最大输出电压 5V~15V;-15V~5V
最小输出电压 -
应用场景 -
长*宽*高 17.78mm*7.37mm*2.41mm
通用封装 CDIP-14
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

AD594CDZ厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

AD594CDZ数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 电源管理芯片(PMIC) ANALOG DEVICES AD594CDZ AD594CDZ数据手册

AD594CDZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 171.9379 ¥ 1288.2785
库存: 1009
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1288.27
直接购买
加入购物车
