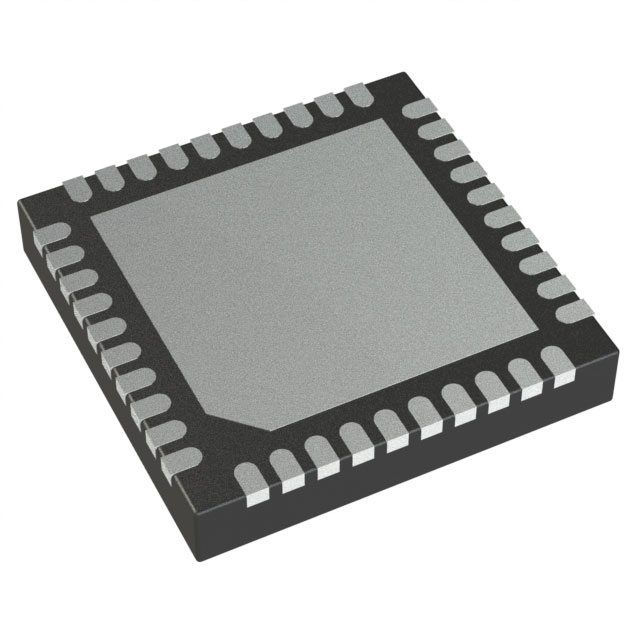

ADE7816ACPZ

产品分类: 电源管理芯片(PMIC)
厂牌: ANALOG DEVICES
产品描述: 25mA 3V 3.6V LFCSP 贴片安装 6mm*6mm*730μm
供应商型号: 4029821
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 电源管理芯片(PMIC) ADE7816ACPZ

ADE7816ACPZ概述

    # ADE7816 能量计量IC产品技术手册解析

    1. 产品简介


    ADE7816 是一款高精度多通道计量芯片,能够测量一路电压通道和多达六路电流通道的参数。它适用于能量计量领域,支持主动能量和无功能量的精确测量,并提供采样波形和瞬时电压、电流均方根值(RMS)的实时读数。此外,该芯片还内置多个数字积分器,可支持罗氏线圈传感器的灵活使用,广泛应用于工业级能源管理系统。
    主要功能:
    - 精确测量主动和无功能量。
    - 支持六路电流输入通道及一路电压输入通道。
    - 动态范围宽广,支持1000:1的误差控制。
    - 兼容电流互感器(CT)和罗氏线圈传感器。
    - 提供瞬时电流和电压读数,适合动态负载条件下的监测。
    应用领域:
    - 智能电网中的能量监控系统。
    - 工业电力控制设备。
    - 分布式发电与储能系统的能源管理。

    2. 技术参数


    以下是ADE7816的主要技术参数:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 活动能量测量误差 | 0.1 | 0.1 | 0.2 | % |
    | 功率因数误差 | ±0.05 | ±0.05 | ±0.05 | 度 |
    | 均方根测量误差 | 0.1 | 0.1 | 0.1 | % |
    | 参考电压 | 1.2 | 1.207 | 1.3 | V |
    | 工作温度范围 | -40 | 25 | 85 | °C |
    | 功耗(典型值) | 25 | 26.4 | 27.8 | mA |
    优势:
    - 高精度测量:典型误差低至0.1%,在广泛的动态范围内仍保持稳定。
    - 宽泛工作温度:适应工业级严苛环境。
    - 灵活接口:支持I²C、SPI和HSDC接口,满足多样化通信需求。

    3. 产品特点和优势


    独特功能:
    - 多功能集成:集成了七个Σ-Δ模数转换器,支持多个通道同时测量,简化了设计复杂度。
    - 高精度参考电压:内置1.2V参考电压,温度漂移低至10ppm/°C。
    - 高速操作:支持2kHz带宽,适合快速变化的工况环境。
    市场竞争力:
    - 相较于其他同类产品,ADE7816在动态范围和稳定性上具有明显优势,适用于需要高精度测量的应用场景。
    - 提供灵活的参考电压设置,可以外接扩展以适应不同应用需求。

    4. 应用案例和使用建议


    应用案例:
    - 在分布式光伏发电系统中,ADE7816可用于监测光伏组件的输出功率和效率。
    - 在智能电表系统中,它可以用于采集家庭或企业的能源消耗数据。
    使用建议:
    - 对于高要求的应用场景(如工业能源监控),建议结合外部放大器提高输入信号的信噪比。
    - 在设计时需考虑电源滤波电路的设计,以减少供电电压波动对测量结果的影响。

    5. 兼容性和支持


    ADE7816兼容多种外部传感器和控制器,可通过I²C或SPI接口与微处理器通信。此外,厂商提供了全面的技术文档和支持服务,包括布局指南和典型应用电路设计,便于用户快速实现产品开发。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 测量误差偏大 | 校准能量增益和相位角度。 |
    | 输出不稳定 | 检查供电电压是否在规定范围内。 |
    | 数据通信异常 | 确认接口设置正确并检查线路连接。 |

    7. 总结和推荐


    综合评估:
    ADE7816是一款高性能、多功能的能量计量芯片,特别适合需要高精度、高稳定性的应用场景。其紧凑的封装和丰富的接口使其成为工业级应用的理想选择。
    推荐使用场景:
    - 智能电网、新能源系统。
    - 需要高精度测量的能源管理系统。
    综上所述,强烈推荐使用ADE7816来满足复杂的计量和监控需求。

ADE7816ACPZ参数

参数
最小工作供电电压 3V
工作电源电流 25mA
最大输出电压 -
最小输出电压 -
应用场景 -
最大工作供电电压 3.6V
长*宽*高 6mm*6mm*730μm
通用封装 LFCSP
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

ADE7816ACPZ厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADE7816ACPZ数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 电源管理芯片(PMIC) ANALOG DEVICES ADE7816ACPZ ADE7816ACPZ数据手册

ADE7816ACPZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 142.1648
10+ ¥ 104.0703
25+ ¥ 83.3018
100+ ¥ 81.9096
250+ ¥ 80.5175
500+ ¥ 79.1127
库存: 79
起订量: 12 增量: 1
交货地:
最小起订量为:10
合计: ¥ 1040.7
直接购买
加入购物车
