20000916

产品分类: 电源管理芯片(PMIC)
厂牌: RECOM POWER
产品描述: 3.3 → 24 V dc 5V(DC),12V(DC) 通孔安装 36.7mm*27.2mm*17.1mm
供应商型号: 2745161P
供应商: 海外现货
标准整包数: 1

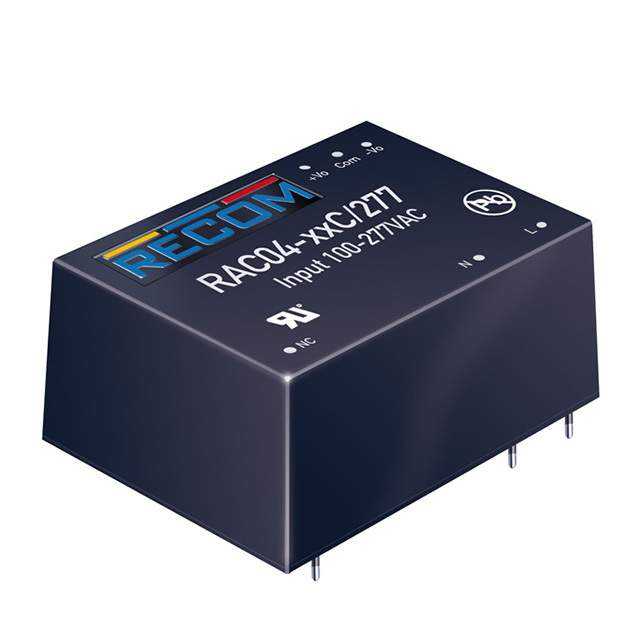

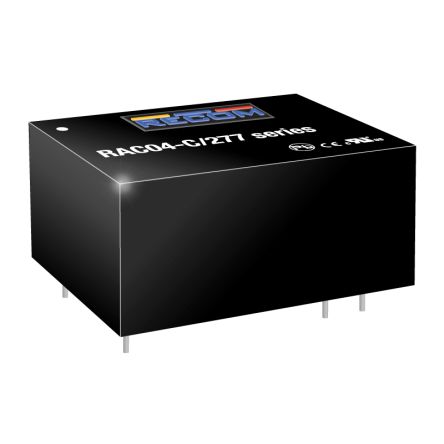

RECOM POWER 电源管理芯片(PMIC) 20000916

20000916概述


    产品简介


    RAC系列是RECOM公司推出的全认证单输出和双输出AC/DC转换器。这些模块采用封装式PCB设计,具有3.75kVAC隔离和非常低的待机功耗。其广泛输入电压范围(80VAC至305VAC)使其适用于全球使用,特别适合家庭自动化、备用电源和工业控制等应用场合。

    技术参数


    - 输入电压范围: 80VAC~305VAC
    - 输入电流:
    - 115VAC: 98mA
    - 230VAC: 64mA
    - 启动时涌流电流:
    - 115VAC: 15A
    - 230VAC: 30A
    - 待机功耗: ≤50mW
    - 输入频率范围: 47Hz~440Hz
    - 最小负载要求:
    - RAC04-0512DC/277(-E): ±5%
    - 其他型号: 0%
    - 内部工作频率: 满载时为67kHz
    - 效率: 最高可达79%,不同型号略有差异
    - 保护机制: 包括短路保护(SCP)、过压保护(OVP),及3.75kVAC/1分钟的隔离电压
    - 隔离电阻: ≥100MΩ
    - 绝缘等级: 加强型
    - 泄漏电流: 在277VAC/50Hz条件下,≤0.25mA
    - 温度范围:
    - 带“-E”后缀的型号: -40°C~+80°C
    - 标准型号: -25°C~+80°C
    - 最大外壳温度: 90°C
    - 热阻抗: 10°C/W
    - 海拔高度: 2000m
    - 湿度: 非冷凝条件下最高95%
    - 污染等级: PD2
    - 振动: 符合MIL-STD-202G标准
    - MTBF: 500×10³小时(按照MIL-HDBK-217F, G.B计算)

    产品特点和优势


    RAC系列转换器的最大特点是其低待机功耗、高效率和宽输入电压范围,使得它们非常适合各种工业和消费级应用。此外,其加强型绝缘和严格的电压保护机制确保了可靠的安全性,而广泛的环境适应性也使其能够在恶劣条件下运行。

    应用案例和使用建议


    RAC系列在多个应用领域中表现良好,例如家庭自动化系统、工业控制系统等。为了获得最佳性能,建议在选择型号时根据具体的应用需求来决定输入电压范围、输出电压类型(单输出或双输出)和温度范围。对于一些特殊应用场景,如电磁干扰较大的环境中,可能需要额外的保护措施,如增加电涌保护器。

    兼容性和支持


    RAC系列产品已通过多项国际认证,包括IEC/EN60950-1、UL60950-1和CSA/CAN22.260950-1-07。此外,RECOM公司提供了全面的技术支持,包括产品选型指导、安装指南和售后维护服务。若需进一步的技术咨询或支持,可以联系RECOM的官方技术支持团队。

    常见问题与解决方案


    - Q: 如何确定是否需要外部保护元件?
    - A: 对于230VAC的应用,建议使用符合IEC61051-2标准的电涌保护器(如Epcos S14系列)以防止电压尖峰对模块造成损害。
    - Q: 如何测量输出纹波和噪声?
    - A: 测量时,使用0.1μF/50V陶瓷电容器并联一个47μF/50V低ESR电解电容器,然后连接到20MHz带宽下进行测试。

    总结和推荐


    总体来看,RAC系列AC/DC转换器以其高效能、高可靠性和广泛的应用范围成为市场上极具竞争力的产品之一。尤其适用于需要稳定供电且对尺寸、成本有严格要求的应用场合。如果您正在寻找一个能有效应对复杂环境条件下的供电解决方案,RAC系列无疑是一个值得考虑的选择。

20000916参数

参数
最小工作供电电压 -
工作电源电流 -
最大输出电压 5V(DC),12V(DC)
最小输出电压 3.3 → 24 V dc
应用场景 -
最大工作供电电压 -
长*宽*高 36.7mm*27.2mm*17.1mm
安装方式 通孔安装

20000916厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

20000916数据手册

厂牌 PDF简要描述 下载
RECOM POWER 电源管理芯片(PMIC) RECOM POWER 20000916 20000916数据手册

20000916封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
6+ ¥ 167.2436
12+ ¥ 158.8414
48+ ¥ 154.0827
库存: 0
起订量: 6 增量: 0
交货地:
最小起订量为:6
合计: ¥ 0
直接购买
加入购物车
