20001081

产品分类: 电源管理芯片(PMIC)
厂牌: RECOM POWER
产品描述: 3.3 → 24 V dc 9V(DC) 通孔安装 37mm*24mm*15mm
供应商型号: 2745168
供应商: 海外现货
标准整包数: 1

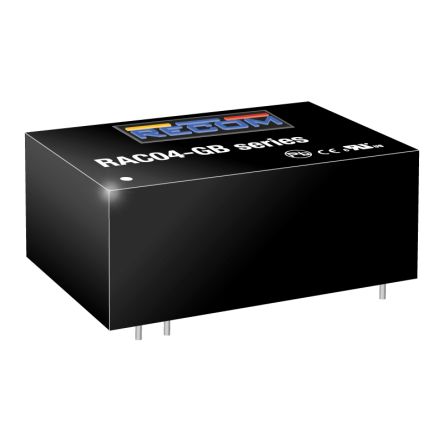

RECOM POWER 电源管理芯片(PMIC) 20001081

20001081概述

    # RAC04-GB系列AC/DC电源转换器技术手册

    产品简介


    基本介绍
    RAC04-GB系列是一系列低成本、紧凑型板载式AC/DC电源转换器,专为工业应用设计。该系列产品提供了一个通用的交流输入电压范围,具备受调节和短路保护的隔离直流输出,超低的待机功率消耗以及广泛的-40°C至+85°C的工作温度范围。
    主要功能
    - 通用输入电压范围:85-305VAC
    - 4W板载安装
    - 待机功耗<75mW
    - 超薄紧凑尺寸
    - 工作温度范围:-40°C至+85°C
    - 包含持续短路保护(SCP)、过流保护(OCP)和过压保护(OVP)
    应用领域
    RAC04-GB系列广泛应用于各种工业场合,如嵌入式系统、自动化设备和通信设备。该转换器特别适合需要稳定电源供应且空间有限的应用场景。

    技术参数


    输入输出参数
    - 输入电压范围:85-305VAC
    - 输出电压:3.3V、5V、9V、12V、15V、24V
    - 输出电流:1210mA(3.3V)、800mA(5V)、440mA(9V)、330mA(12V)、270mA(15V)、170mA(24V)
    - 效率:典型值分别为70%、72%、77%、78%、78%、80%
    - 最大容性负载:2000μF(3.3V)、1500μF(5V)、1000μF(9V)、500μF(12V)、200μF(15V)、150μF(24V)
    保护机制
    - 短路保护(SCP):长期模式,自动恢复
    - 过压保护(OVP):根据不同输出电压设置不同范围
    - 过流保护(OCP):根据不同输出电压设置不同范围
    - 隔离电压:I/P到O/P为3kVAC/10mA
    环境条件
    - 工作温度范围:-40°C至+85°C
    - 最大外壳温度:+100°C
    - 振动:10-150Hz,2G,10分钟/次周期,沿X、Y、Z轴进行6个周期
    - 冲击:20G/11ms脉冲,每个X、Y、Z轴方向冲击3次

    产品特点和优势


    独特功能
    - 通用输入电压范围:85-305VAC,适合全球多种标准电压输入
    - 低待机功率消耗:<75mW,节能环保
    - 超薄紧凑尺寸:37.0 x 24.0 x 15.0mm,适用于空间受限的设计
    - 多种保护机制:包括短路、过流和过压保护,确保设备安全稳定运行
    - 高效:最高效率可达80%
    市场竞争力
    RAC04-GB系列凭借其高效能、高可靠性及宽泛的工作温度范围,在各类工业应用中具有显著的竞争优势。该产品以其卓越的性能和稳定的输出,在市场中获得了广泛的认可。

    应用案例和使用建议


    应用案例
    RAC04-GB系列在工业自动化、通信设备、医疗仪器等多个领域得到了广泛应用。例如,在某工业自动化项目中,该转换器成功解决了设备对供电稳定性要求高的难题。
    使用建议
    - 在高湿度环境中使用时,需注意保持良好的通风和散热条件
    - 在较高环境温度下运行时,可以考虑适当降低负载以避免过热
    - 如需连接接地线,请咨询RECOM技术支持

    兼容性和支持


    兼容性
    RAC04-GB系列已通过多项国际认证标准,如IEC/EN/UL60950-1、IEC/EN/UL62368-1、EN61558-1等,确保与各种设备和标准的兼容性。
    支持
    RECOM公司提供了全面的技术支持服务,包括但不限于产品使用指导、故障排查和技术咨询等。如有需要,请联系RECOM官方客服获取详细帮助。

    常见问题与解决方案


    问题与解答
    1. 问:如何处理因短路引起的保护关闭?
    答: 当发生短路时,RAC04-GB会自动进入保护模式并切断输出。此时,应先排除短路原因,然后重新启动电源。
    2. 问:输出电压不稳定怎么办?
    答: 检查输入电压是否在规定范围内,确认负载是否在额定范围内。如果仍存在问题,请联系RECOM技术支持。

    总结和推荐


    综合评估
    RAC04-GB系列AC/DC电源转换器凭借其高效能、稳定可靠的表现和广泛的适用范围,成为工业应用中的理想选择。无论是在高湿度还是极端温度条件下,该产品都能提供优异的性能表现。
    推荐结论
    基于上述分析,我们强烈推荐使用RAC04-GB系列AC/DC电源转换器。无论是出于其高效能还是高可靠性,该产品都是工业应用领域的优秀选择。

20001081参数

参数
最小工作供电电压 -
工作电源电流 -
最大输出电压 9V(DC)
最小输出电压 3.3 → 24 V dc
应用场景 -
最大工作供电电压 -
长*宽*高 37mm*24mm*15mm
安装方式 通孔安装

20001081厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

20001081数据手册

厂牌 PDF简要描述 下载
RECOM POWER 电源管理芯片(PMIC) RECOM POWER 20001081 20001081数据手册

20001081封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 111.0618
10+ ¥ 108.838
20+ ¥ 106.6575
库存: 7
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 111.06
直接购买
加入购物车
