L99DZ120TR

产品分类: 电源管理芯片(PMIC)
厂牌: STMICROELECTRONICS
产品描述: 11mA 6V 5V 28V 汽车级 QFP 贴片安装,黏合安装
供应商型号: L99DZ120TR
供应商: 国内现货
标准整包数: 1

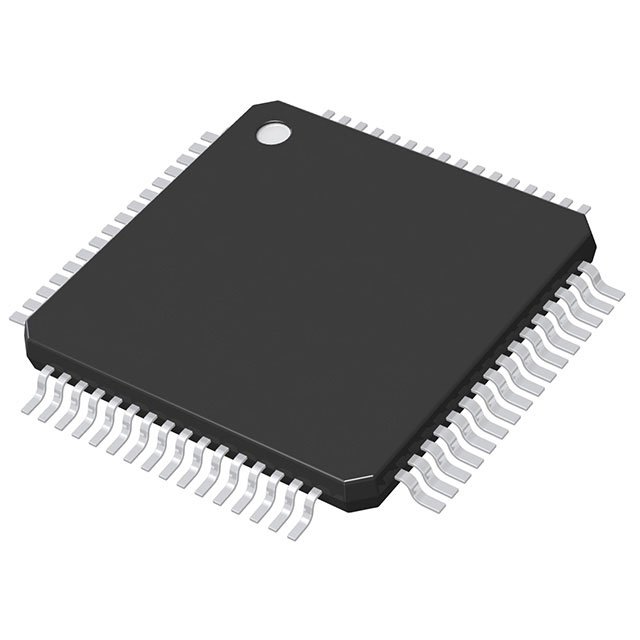

STMICROELECTRONICS 电源管理芯片(PMIC) L99DZ120TR

L99DZ120TR概述


    产品简介


    基本描述
    L99DZ120 是一款专为汽车门驱动设计的电机驱动器,集成了本地互连网络(LIN)通信功能。该芯片采用LQFP-64封装,具备多通道半桥驱动能力,可以满足不同负载需求,广泛应用于汽车门控系统中。
    主要功能
    - 支持高电流负载的半桥驱动(如7.5 A @ RON=100 mΩ 和 7.5 A @ RON=150 mΩ)
    - 多种配置的高边驱动(如1.5 A @ RON=500 mΩ,0.35 A @ RON=1600 mΩ 等)
    - 内置10位PWM定时器,便于独立控制每个高边驱动器
    - 内部电压调节器,可用于微控制器及外围电路供电
    - 集成LIN 2.2a标准的收发器,支持LIN协议
    - 温度监控及故障保护机制,确保稳定运行
    - 可编程软启动功能,减少大电流冲击对负载的影响
    - 整体热管理,支持热警告和热关机功能

    技术参数


    - 电流负载能力:
    - 半桥驱动:7.5 A @ RON=100 mΩ 和 7.5 A @ RON=150 mΩ
    - 低电流半桥驱动:3 A @ RON=300 mΩ
    - 可配置高边驱动:1.5 A @ RON=500 mΩ 或 0.35 A @ RON=1600 mΩ
    - 其他低电流高边驱动:如0.25 A/0.5 A @ RON=2 Ω

    - 内部定时器:
    - 10位PWM定时器,适用于每个独立的高边驱动器
    - 供电及电源管理:
    - 两个5V电压调节器,用于微控制器及外设供电
    - 内置10位ADC,支持温度和电压监控
    - 通信接口:
    - LIN 2.2a标准收发器,支持SAE J2602兼容的通信协议

    产品特点和优势


    L99DZ120 的主要特点是其高集成度和灵活性,允许用户通过软件配置多种驱动模式和输出电流等级。内置的保护机制如过流保护和热保护确保了其在恶劣工作环境下的稳定性。此外,它还具备强大的通信功能,能够满足汽车门控系统中的复杂需求,如软启动和温度监控。这些特点使得 L99DZ120 在汽车门控系统中表现出色,提高了系统的可靠性和效率。

    应用案例和使用建议


    实际应用场景
    - 车门锁止系统:L99DZ120 可以用于车门的锁止机构,通过精确控制电流和PWM信号来实现稳定可靠的开闭操作。
    - 电动窗控制系统:利用其半桥驱动能力,L99DZ120 能够驱动电动窗马达,提供平稳的操作体验。
    使用建议
    - 在使用过程中,注意确保良好的散热,特别是在连续高电流操作下。
    - 为了更好地管理功耗,可适当调整PWM信号的占空比,以减少瞬时电流峰值。
    - 通过配置内部的温度监测功能,可以在达到预设阈值时触发报警或自动关断,从而保护设备免受损害。

    兼容性和支持


    L99DZ120 与多种LIN协议标准兼容,如SAE J2602。制造商提供了详尽的技术文档和支持服务,包括硬件设计指南、固件开发工具以及在线技术支持平台。这些资源可以帮助用户快速上手并优化应用效果。

    常见问题与解决方案


    - 问题一:过流报警频繁发生
    - 解决方法:检查连接线路是否存在短路或过载现象。确保电流监测设置合理,必要时调整软启动参数。
    - 问题二:温度报警频繁
    - 解决方法:改善散热条件,增加外部散热片或风扇。定期检查温度传感器读数,确保正常工作。
    - 问题三:无法进入特定操作模式
    - 解决方法:检查寄存器配置是否正确。确保所有相关引脚已正确连接并处于预期状态。

    总结和推荐


    综上所述,L99DZ120 是一款针对汽车门控系统设计的高性能电机驱动器。其高集成度、灵活配置和丰富的保护功能使其成为汽车门控应用的理想选择。无论是从技术先进性还是市场表现来看,这款产品都具有很强的竞争优势。因此,强烈推荐给需要高性能、高可靠性的汽车门控系统的用户。

L99DZ120TR参数

参数
最小输出电压 -
应用场景 汽车级
最大工作供电电压 28V
最小工作供电电压 6V
工作电源电流 11mA
最大输出电压 5V
通用封装 QFP
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

L99DZ120TR厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

L99DZ120TR数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 电源管理芯片(PMIC) STMICROELECTRONICS L99DZ120TR L99DZ120TR数据手册

L99DZ120TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
334+ ¥ 164.076
668+ ¥ 161.364
1002+ ¥ 157.296
库存: 1000
起订量: 334 增量: 1000
交货地:
最小起订量为:334
合计: ¥ 54801.38
