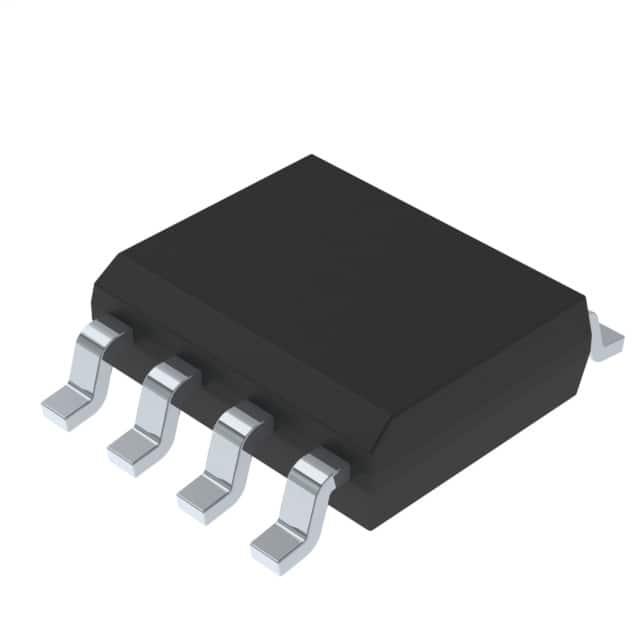

VNS1NV04D

产品分类: 电源管理芯片(PMIC)
厂牌: STMICROELECTRONICS
产品描述: Linear Current Limitation
供应商型号: 8165483
供应商: element14
标准整包数: 1
STMICROELECTRONICS 电源管理芯片(PMIC) VNS1NV04D

VNS1NV04D概述

    电子元器件产品技术手册:VNS1NV04D

    产品简介


    VNS1NV04D是来自STMicroelectronics的一款电子元器件,属于功率MOSFET(金属氧化物半导体场效应晶体管)类别。它采用先进的VIPower M0-3技术,设计用于替代标准的功率MOSFET,适用范围从直流到最高50kHz的应用。该产品内置热关断、线性电流限制和过电压钳位保护等功能,使其能够在严苛环境中稳定运行。

    技术参数


    以下是VNS1NV04D的关键技术参数和性能指标:
    - 静态导通电阻(RDS(on)):250 mΩ(典型值)
    - 最大输入电压(VINn):内部限幅
    - 最大漏源电压(VDSn):内部限幅
    - 最大反向漏电流(IRn):-3 A
    - 最大总功耗(Ptot):4 W(环境温度25°C)
    - 钳位电压(Vclamp):40 V(典型值)
    - 输入阈值电压(VINTH):0.5 ~ 2.5 V
    - 供应电流(IISS):100 ~ 150 µA(当VDS=0V, VIN=5V时)
    - 电流限制(Ilim):1.7 ~ 3.5 A(当VIN=5V, VDS=13V时)
    - 过温关断温度(Tjsh):150 ~ 200 °C

    产品特点和优势


    VNS1NV04D具备以下几个显著特点:
    - 内置过压钳位保护:内部设置为45V,结合坚固的雪崩特性,确保在驱动感性负载时具有卓越的耐用性和能量处理能力。
    - 线性电流限制电路:无论输入引脚电压如何,都可将漏极电流限制在Ilim内,有效防止电流过载。
    - 过温及短路保护:通过检测芯片温度来实现,不依赖于输入电压,确保设备安全。
    - ESD保护:符合人体模型标准,可在驱动TTL逻辑电路时提供额外的安全性。
    这些特点使VNS1NV04D在工业控制、电机驱动和其他高可靠性应用中表现出色,提升了整体系统的稳定性和安全性。

    应用案例和使用建议


    根据手册中的描述,VNS1NV04D适合于以下应用场景:
    - 电机驱动:由于其过流和过温保护机制,适合应用于各种类型的电动机驱动系统。
    - 电源管理:可用于开关电源设计中,提供高效稳定的电源转换。
    - 工业自动化:适用于自动化生产线中的控制模块,保证系统的连续性和稳定性。
    使用建议:
    - 在高温环境下使用时,确保散热系统能够有效散热,以避免过温保护。
    - 配合外部控制电路监测输入引脚电压,及时发现并响应潜在的故障状态。

    兼容性和支持


    VNS1NV04D与标准功率MOSFET兼容,可以直接替换传统的功率MOSFET。ST公司提供全面的技术支持和售后服务,包括详细的用户手册和技术文档,以及在线技术支持服务。

    常见问题与解决方案


    根据手册中的信息,列举了一些常见的问题及其解决方案:
    - 问题:输入引脚没有反馈信号。
    - 解决方案:检查输入引脚的连接是否正确,确保没有虚焊或断路情况。
    - 问题:设备在正常操作下突然关闭。
    - 解决方案:确认设备是否因过温保护而关闭,可通过检查散热系统来排除这一原因。

    总结和推荐


    VNS1NV04D凭借其内置的多种保护功能和优秀的电气特性,成为一款非常适合工业级应用的功率MOSFET。无论是对可靠性的要求还是在恶劣环境下的表现,该产品都显示出强大的优势。因此,我强烈推荐在需要高性能、高可靠性的应用场景中选用此款产品。

VNS1NV04D参数

参数
最小工作供电电压 -
工作电源电流 -
最大输出电压 -
最小输出电压 -
应用场景 -
最大工作供电电压 -
5mm(Max)
4mm(Max)
1.65mm(Max)
通用封装 SOP
安装方式 贴片安装
包装方式 管装

VNS1NV04D厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

VNS1NV04D数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 电源管理芯片(PMIC) STMICROELECTRONICS VNS1NV04D VNS1NV04D数据手册

VNS1NV04D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.5795 ¥ 13.2203
10+ $ 1.3051 ¥ 10.9239
100+ $ 1.0462 ¥ 8.7563
500+ $ 0.9064 ¥ 7.5867
1000+ $ 0.7615 ¥ 6.3741
5000+ $ 0.7256 ¥ 6.0736
库存: 0
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
