首页  >  产品百科  >  L4981BD013TR

L4981BD013TR

产品分类: 电源管理芯片(PMIC)
厂牌: STMICROELECTRONICS
产品描述: 14.5V 19.5V SO-20 贴片安装,黏合安装 13mm*7.6mm*2.35mm
供应商型号: 2460847
供应商: 海外现货
标准整包数: 1

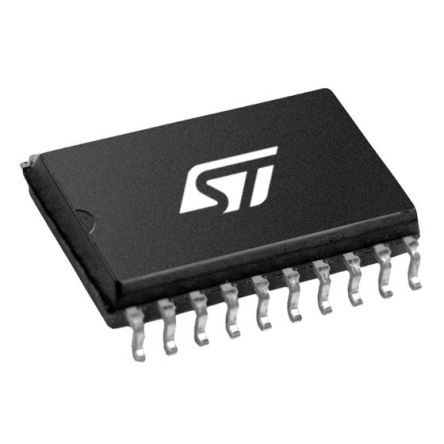

STMICROELECTRONICS 电源管理芯片(PMIC) L4981BD013TR

L4981BD013TR概述


    产品简介


    L4981A 和 L4981B 电源因数校正控制器
    L4981A 和 L4981B 是专为实现高功率因数(最高可达 0.99)而设计的 IC,适用于 Boost PWM 控制。这些控制器能够将输入电流的畸变限制在低于 5%,并在宽泛的交流电压范围内(85V 至 265V)工作。此外,它们还能通过平均电流模式 PWM 控制来实现无斜坡补偿的正弦线电流。
    主要应用领域:
    - 高效电源设计
    - 工业自动化
    - 家用电器
    - 通信设备

    技术参数


    | 参数 | 描述 | 最小值 | 典型值 | 最大值 |

    | 供电电压 | 供电电压(ICC ≤ 50mA) 19.5V
    | 峰值电流 | 驱动输出峰值电流(t = 1µs) | 沉积 | 2A
    | 栅极驱动输出电压 | 栅极驱动输出电压(t = 0.1µs) | -1V
    | 绝对最大额定值 | 限流电阻输入电压范围 | -0.3V | 9V
    | 误差放大器电压 | 误差放大器电压 | -0.3V | 8.5V
    | 启动电流 | 启动前供电电流 | 0.3mA 0.5mA |
    | 过压保护 | 过压阈值电压(含迟滞) | 5.1V
    | 电流感测 | 输入电流 | 5mA
    | 开关频率 | 初始准确度 | 85KHz 115KHz |
    | 软启动时间 | 软启动源电流 100µA | 140µA |

    产品特点和优势


    - 高功率因数:能够达到高达 0.99 的功率因数,减少电能损耗。
    - 低电流畸变:输入电流的畸变可控制在低于 5%。
    - 高效率:集成多个保护机制(过压、欠压、过流),确保系统稳定运行。
    - 平均电流模式:无需斜率补偿,简化了电路设计。

    应用案例和使用建议


    应用案例:
    - 在一款 200W 功率的电源因数校正器中,L4981A 被应用于实现 80kHz 的开关频率,输出电压 400V,最大峰值电流 6.2A。另一款采用 L4981B 的设计实现了 80-92kHz 的可调频率,同样达到 200W 的输出功率。
    使用建议:
    - 为了更好的稳定性,在连接峰值电流限流电阻时,可增加一个参考电压来提高精度。
    - 通过合理配置外部滤波器和负载调节,可显著提升系统的响应速度和准确性。

    兼容性和支持


    L4981A 和 L4981B 可以与常见的功率 MOSFET 配合使用,但建议参考厂家推荐的器件列表。厂商提供了详细的技术文档和设计指南,有助于用户快速上手和优化系统。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 启动后电流过大 | 检查并调整软启动时间常数,避免瞬间过载。 |
    | 输出电压不稳定 | 检查输出电压反馈回路的元件值,必要时重新校准。 |
    | 开关频率不正确 | 检查连接到 ROSC 和 COSC 的外部元件值。 |

    总结和推荐


    L4981A 和 L4981B 是高性能的电源因数校正控制器,具备出色的功率因数校正能力和较低的电流畸变。它们在多种应用场景中表现出色,特别是在需要高效率和高可靠性的场合。尽管价格稍高,但其优异的性能和广泛的应用范围使其成为市场的有力竞争者。综上所述,我强烈推荐这两款控制器用于高要求的设计项目。

L4981BD013TR参数

参数
最小工作供电电压 14.5V
工作电源电流 -
最大输出电压 -
最小输出电压 -
应用场景 -
最大工作供电电压 19.5V
长*宽*高 13mm*7.6mm*2.35mm
通用封装 SO-20
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

L4981BD013TR厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

L4981BD013TR数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 电源管理芯片(PMIC) STMICROELECTRONICS L4981BD013TR L4981BD013TR数据手册

L4981BD013TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 15.6172
10+ ¥ 15.0166
25+ ¥ 14.4159
50+ ¥ 13.4548
100+ ¥ 13.2146
250+ ¥ 13.2146
库存: 2705
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 15.61
