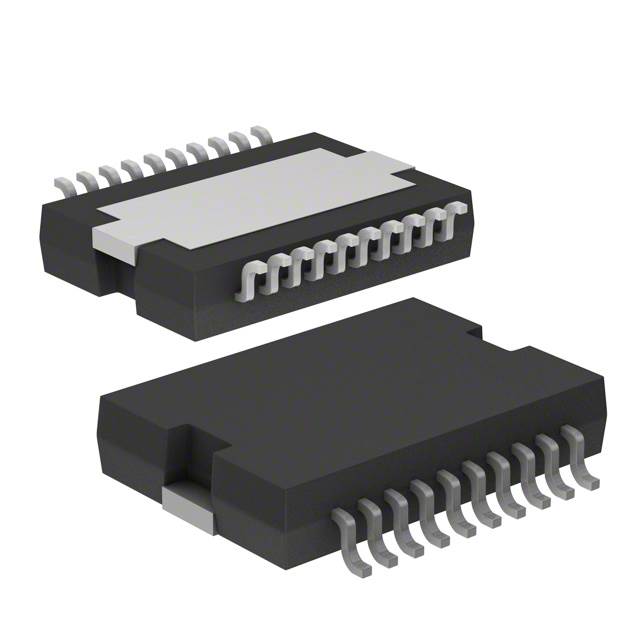

LNBP21PD-TR

产品分类: 电源管理芯片(PMIC)
厂牌: STMICROELECTRONICS
产品描述: 8V 13V,18V 15V SOIC,SOP,SOP-20 贴片安装,黏合安装
供应商型号: 497-4273-2-ND
供应商: Digi-Key
标准整包数: 1
STMICROELECTRONICS 电源管理芯片(PMIC) LNBP21PD-TR

LNBP21PD-TR概述

    LNBP21电子元器件技术手册解析

    产品简介


    LNBP21是一款集成式电压调节器和接口集成电路(IC),专为模拟和数字卫星STB接收机、SatTV、电视机/个人电脑卡设计。它采用SO-20和PowerSO-20封装,能够通过单一12V电源供应提供所需的13/18V、22KHz音调信号至天线中的低噪声放大器(LNB)下变频器或多切换盒。

    技术参数


    - 输入电压范围:8V 至 15V
    - 输出电流:内部限流
    - 输出电压:13V/18V/14V/19V(可通过软件配置)
    - 额定输入电压:16V(VCC)
    - 最大输入电压:25V(VUP)
    - 最高工作结温:125°C
    - 存储温度范围:-40°C 至 150°C
    - 过热保护:结温超过150°C时自动关闭
    - 短路保护:输出端过载电流限制在300mA(可静态/动态选择)

    产品特点和优势


    LNBP21集成了DC/DC升压控制器、双向DiSEqC编码、22KHz音调检测器、短路保护及电缆长度数字补偿等多种功能,支持广泛的标准且易于系统集成。其内部低功耗设计简化了外部电路需求,提高了整体系统的可靠性和稳定性。

    应用案例和使用建议


    在卫星电视接收系统中,LNBP21可以有效地实现对LNB下变频器的远程控制。根据典型应用电路图,用户需确保在安装过程中正确连接所有必要的外部组件以符合DiSEqC 2.x规范的要求。例如,在需要实现双向DiSEqC通信时,应根据EUTELSAT推荐的滤波器来设置相关电路。
    对于实际使用场景中的故障排除,用户可参照手册中的常见问题解答部分。例如,当遇到输出电流过载时,可通过调整软件中的PCL位,将过流保护机制从静态切换到动态模式以降低功耗。

    兼容性和支持


    LNBP21具有与多种标准兼容的设计,并能通过I2C总线轻松与主控MCU进行通信。制造商提供了详尽的技术文档和支持服务,涵盖产品使用说明、故障诊断及售后维护等内容。

    常见问题与解决方案


    - 问题一:VCC供电电压低于6.7V时,如何避免IC无法正常工作?
    解决方案:检查电源路径,确认是否存在接触不良或断开的情况;若无误,则考虑增加一个外部电压监测电路以确保VCC始终处于有效范围内。

    - 问题二:在动态电流限制模式下,启动时负载电容过大导致难以启动。
    解决方案:初始化时先启用静态电流限制模式,待系统稳定后再切换到动态模式以减少启动时的冲击。

    总结和推荐


    综上所述,LNBP21凭借其集成度高、功耗低、可靠性强等特点,在卫星电视接收系统的LNB控制中展现出显著的优势。无论是应用于卫星接收器还是电视卡,它都是一种值得推荐的选择。然而,在使用前务必仔细阅读并遵循技术手册中的指导原则,确保安装配置正确无误。

LNBP21PD-TR参数

参数
最大输出电压 13V,18V
最小输出电压 -
应用场景 -
最大工作供电电压 15V
最小工作供电电压 8V
工作电源电流 -
16mm(Max)
11.1mm(Max)
3.3mm(Max)
通用封装 SOIC,SOP,SOP-20
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

LNBP21PD-TR厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

LNBP21PD-TR数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 电源管理芯片(PMIC) STMICROELECTRONICS LNBP21PD-TR LNBP21PD-TR数据手册

LNBP21PD-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
