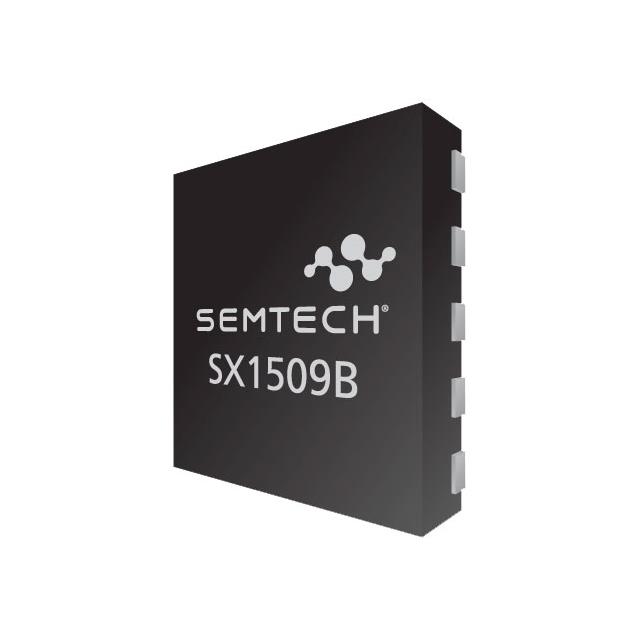

SX1509BIULTRT

产品分类: I/O扩展器
厂牌: SEMTECH
产品描述: 365μA 8mA 15mA I2C 16 1.425V 3.6V 400KHz 是 QFN-28 贴片安装,黏合安装 4mm(长度)*4mm(宽度)
供应商型号: UNP-SX1509BIULTRT
供应商: 海外现货
标准整包数: 1
SEMTECH I/O扩展器 SX1509BIULTRT

SX1509BIULTRT概述

    SX1508B/SX1509B GPIO Expanders with LED Driver and Keypad Engine



    1. 产品简介




    产品类型:
    SX1508B和SX1509B是Semtech公司生产的通用并行输入输出(GPIO)扩展器。它们分别提供8通道和16通道配置,适用于低功耗手持式电池供电设备。

    主要功能:
    - 支持低压运行(1.2V至3.6V),并且具备双向独立I/O电源轨。
    - 可作为电平转换器连接不同电压等级的微控制器和组件。
    - 集成了LED驱动器,支持PWM调光、闪烁和呼吸模式等多种控制功能。
    - 带有按键扫描引擎,可监测多达64个按键状态。
    - 支持I2C接口,便于通过串行通信进行远程控制。

    应用领域:
    - 手机、PDA、MP3播放器
    - 数码相机、笔记本电脑、GPS设备
    - 任何需要电池供电的设备


    2. 技术参数




    主要技术规格:
    - 供电电压范围:1.2V至3.6V
    - 输出电流:最高可达15mA(无总电流限制)
    - 工作温度范围:-40°C至+85°C
    - 电气特性:
    - 高电平输入电压:≥0.7 VDDM
    - 低电平输入电压:≤0.3 VDDM
    - 主供电电流:(I2C非激活时)典型值1µA
    - 输入泄漏电流:±1µA

    电气特性表:
    | 符号 | 描述 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    | ---- | ---- | ---- | ---- | ---- | ---- | ---- |
    | VDDM | 主供电电压 | - | 1.425 | - | 3.6 | V |
    | VCC1,2 | I/O银行供电电压 | - | 1.2 | - | 3.6 | V |
    | IDDM | 主供电电流 | I2C非激活 | - | 1 | - | µA |
    | ICC1,2 | I/O银行供电电流 | - | - | 1 | 2 | µA |


    3. 产品特点和优势




    - 超低电压运行:可在1.425V到3.6V范围内稳定工作,适用于多种电池供电设备。
    - 电平转换功能:支持不同电压级别的电平转换,减少额外电路需求。
    - 多功能LED驱动:集成内部振荡器,提供PWM调光、闪烁和呼吸模式控制,适合广泛的应用场景。
    - 按键扫描引擎:无需额外主机交互即可监控多达64个按键,减少总线活动。
    - 双向I/O端口:每个I/O端口均可编程,支持推挽或开漏输出,方便灵活设计。


    4. 应用案例和使用建议




    应用案例:
    - 手机和PDA设备中的背光控制及键盘扫描。
    - 智能手表中的触摸屏按键检测。

    使用建议:
    - 在设置LED驱动时,确保选择合适的PWM频率以避免人眼感知的闪烁。
    - 使用按键扫描引擎时,根据具体按键数量合理设置扫描频率,避免过高的功耗。


    5. 兼容性和支持




    - SX1508B和SX1509B完全兼容标准I2C协议,可通过400kHz I2C接口进行扩展。
    - 厂商提供详细的文档和开发套件(SX1508BEVK/SX1509BEVK),便于用户进行原型设计和测试。


    6. 常见问题与解决方案




    常见问题:
    - 设备无法正常初始化。
    - LED亮度不足或过度。

    解决方案:
    - 确保正确配置I2C地址,并检查硬件连接是否正确。
    - 调整PWM设置或检查外部电路的电阻值。


    7. 总结和推荐




    总结:
    SX1508B和SX1509B作为GPIO扩展器提供了丰富的功能,支持低压操作、电平转换和多样的LED控制模式,非常适合应用于各类便携式电子设备中。

    推荐:
    鉴于其出色的性能和广泛的适用性,强烈推荐用于需要高效且低成本GPIO扩展的项目中。无论是开发新的电子设备还是升级现有系统,这款产品都能提供显著的优势。

SX1509BIULTRT参数

参数
典型供电电流 365μA
支持协议 I2C
最大时钟频率 400KHz
中断输出
最小工作供电电压 1.425V
I/O数量 16
拉电流 8mA
灌电流 15mA
最大工作供电电压 3.6V
长*宽*高 4mm(长度)*4mm(宽度)
通用封装 QFN-28
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

SX1509BIULTRT厂商介绍

SEMTECH是一家全球领先的半导体和先进算法公司,专注于LoRa、LoRaWAN®和Filo技术,为物联网(IoT)提供创新的解决方案。公司的产品广泛应用于智能城市、智能家居、农业、环境监测等多个领域。

SEMTECH的产品主要分为以下几类:
1. 无线通信产品:包括LoRa和LoRaWAN模块,用于远距离、低功耗的无线通信。
2. 传感器:提供各种环境监测传感器,如温湿度、气体、水质等。
3. 定位技术:包括Filo技术,用于室内定位和导航。
4. 电源管理:提供电源管理芯片,用于电池供电设备的电源管理。

SEMTECH的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新的技术和产品。
2. 低功耗:LoRa和LoRaWAN技术具有低功耗的特点,适合电池供电的设备。
3. 远距离通信:LoRa技术可以实现远距离通信,适合覆盖广泛的应用场景。
4. 丰富的产品线:提供从传感器到通信模块的完整解决方案,满足不同客户的需求。

SX1509BIULTRT数据手册

厂牌 PDF简要描述 下载
SEMTECH I/O扩展器 SEMTECH SX1509BIULTRT SX1509BIULTRT数据手册

SX1509BIULTRT封装设计

查看详情并下载
Symbol
Footprint
3D Model
