ISL6227IRZ

产品分类: 电源管理芯片(PMIC)
产品描述: 900mV 4.75V 5.5V 5.25V 控制器,DDR QFN 贴片安装
供应商型号: UNP-ISL6227IRZ
供应商: 海外现货
标准整包数: 1

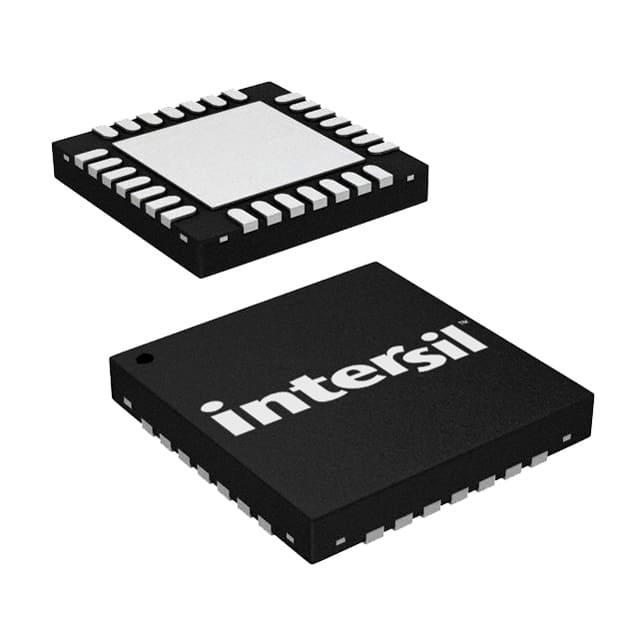

RENESAS ELECTRONICS 电源管理芯片(PMIC) ISL6227IRZ

ISL6227IRZ概述

    ISL6227 Dual Mobile-Friendly PWM Controller with DDR Option

    1. 产品简介


    ISL6227 是一款专为便携式电子设备设计的双通道PWM控制器,尤其适用于笔记本电脑、平板电脑和手持便携仪器中的电源管理。该控制器能够提供高效率的同步降压DC/DC转换,通过两个独立的PWM控制器实现电压调节。ISL6227 可直接从AC/DC适配器或锂离子电池组进行电压转换,支持DDR内存、芯片组、图形处理器以及其他系统电子设备的供电需求。

    2. 技术参数


    ISL6227的主要技术规格如下:
    - 输入电压范围:5V至28V或3.3V/5V系统轨
    - 输出电压范围:0.9V至5.5V(可通过激活DDR模式进行调整)
    - 操作频率:商业版255-345kHz,工业版240-345kHz
    - 电流传感精度:利用低侧MOSFET的rDS(ON)作为电流传感元素
    - 保护功能:过压保护(防止输出超过设定值的115%)、欠压保护(在设定值的75%以下触发)、过流保护(监控低侧MOSFET上的电压降)
    - 工作温度范围:-10°C至+100°C
    - 热阻:QSOP封装80°C/W,QFN封装36°C/W

    3. 产品特点和优势


    - 灵活的工作模式:支持连续导通模式(CCM)和休眠模式(HYS),允许根据负载条件选择最优模式以提高系统效率。
    - 精确的电流传感:通过低侧MOSFET的rDS(ON)实现精确的电流监测,减少外部电流感应电阻的需求。
    - 快速动态响应:采用电压前馈斜坡调制和电流模式控制,支持宽范围的电感滤波器选择。
    - DDR内存解决方案:当激活DDR引脚时,可作为完整的DDR内存电源解决方案,CH2输出电压VTT跟踪CH1输出电压VDDQ,具备双向电流能力。

    4. 应用案例和使用建议


    ISL6227广泛应用于笔记本电脑、平板电脑和手持便携仪器的电源管理。例如,在笔记本电脑的应用中,ISL6227可用于管理CPU和GPU的供电,确保稳定高效的电源供应。对于需要DDR内存支持的系统,ISL6227可以实现VTT跟踪VDDQ/2的功能,简化设计并提高系统效率。建议在使用过程中,根据具体应用需求合理选择工作模式,确保系统高效运行。

    5. 兼容性和支持


    ISL6227具有良好的兼容性,支持多种输入电压和工作温度范围。Intersil公司为其提供了详细的用户手册和技术支持服务,帮助用户解决使用过程中的各类问题。此外,该产品采用无铅封装,符合RoHS标准,适合环保要求较高的应用场合。

    6. 常见问题与解决方案


    - 问题:系统启动时软启动时间过长
    - 解决办法:检查SOFT引脚上的电容值,适当减小电容值以加快软启动过程。
    - 问题:输出电压超出规定范围
    - 解决办法:检查VSEN引脚上的分压电阻,调整其比例以确保输出电压在规定范围内。

    7. 总结和推荐


    ISL6227是一款功能强大且灵活的双通道PWM控制器,特别适合需要高效电源管理的便携式设备。其精准的电流传感、灵活的工作模式以及全面的保护机制使其在市场上具备较强的竞争力。强烈推荐用于需要高性能电源管理的笔记本电脑、平板电脑及其他便携设备中。

ISL6227IRZ参数

参数
最大输出电压 5.5V
最小输出电压 900mV
应用场景 控制器,DDR
最大工作供电电压 5.25V
最小工作供电电压 4.75V
工作电源电流 -
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 管装

ISL6227IRZ厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL6227IRZ数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 电源管理芯片(PMIC) RENESAS ELECTRONICS ISL6227IRZ ISL6227IRZ数据手册

ISL6227IRZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
