首页  >  产品百科  >  X5043S8IZ

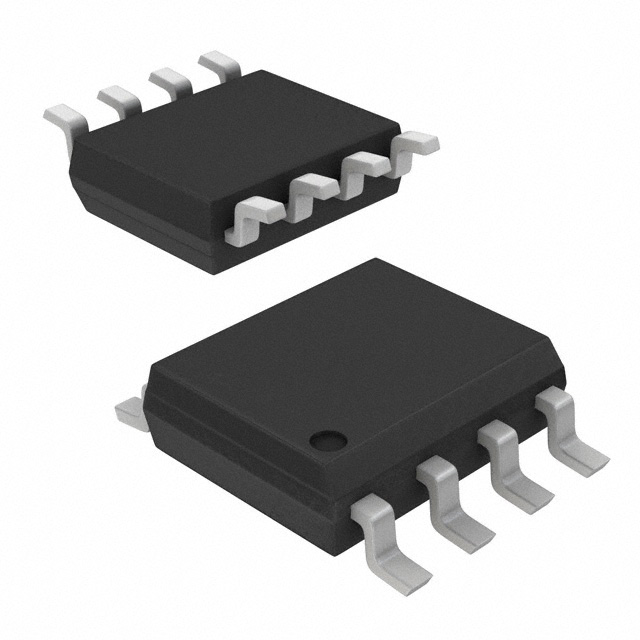

X5043S8IZ

产品分类: 电源管理芯片(PMIC)
产品描述: 3mA 4.5V 5.5V SOIC-8 贴片安装 4.9mm*3.9mm*1.73mm
供应商型号: X5043S8IZ
供应商: 国内现货
标准整包数: 1
RENESAS ELECTRONICS 电源管理芯片(PMIC) X5043S8IZ

X5043S8IZ概述

    FN8126 数据手册

    1. 产品简介


    FN8126 是一款结合了多种功能的电子元器件,包括电源上电复位控制、看门狗定时器、供电电压监测和带有块锁定保护的串行EEPROM存储器。这种组合降低了系统成本,减少了板级空间需求,并提高了系统的可靠性。
    主要功能:
    - 电源上电复位控制(POR)
    - 看门狗定时器(Watchdog Timer)
    - 供电电压监测
    - 块锁定保护的串行EEPROM存储器
    应用领域:
    - 通信设备(路由器、集线器、交换机)
    - 工业系统(过程控制、智能仪表)
    - 计算机系统(台式电脑、网络服务器)
    - 电池供电设备

    2. 技术参数


    - 电源电压范围:2.7V 至 5.5V
    - 复位阈值电压:4.63V、4.38V、2.93V、2.63V(可重编程)
    - 看门狗定时器时间间隔:可选
    - 最大静态电流:<50μA(看门狗开启);<10μA(看门狗关闭)
    - 存储容量:4Kbits
    - 数据保留时间:100年
    - 最小写入周期次数:1,000,000次
    - 温度范围:-40°C 至 85°C
    - 封装类型:8引脚MSOP、8引脚SOIC、8引脚PDIP、14引脚TSSOP
    - 接口标准:SPI 接口,最高时钟频率3.3MHz

    3. 产品特点和优势


    - 多功能集成:将电源上电复位、看门狗定时器、电压监测和块锁定保护等功能整合到一个芯片中。
    - 高精度电压监测:可编程的低电压检测阈值,适用于各种应用场景。
    - 可靠性高:内置的看门狗定时器和块锁定保护功能提高了系统的可靠性和稳定性。
    - 功耗低:在低功耗模式下电流消耗小于10μA,适合电池供电设备。
    - 长寿命:100年的数据保留时间,保证长时间的数据保存能力。

    4. 应用案例和使用建议


    应用案例:
    - 通信设备:在路由器和集线器中用于监控系统状态和防止程序错误。
    - 工业控制系统:在过程控制系统中用于监控电压和防止数据丢失。
    - 计算机系统:在台式电脑和服务器中用于系统启动时的电压监测。
    使用建议:
    - 在选择具体型号时,考虑不同的复位阈值和封装类型以满足不同应用场景的需求。
    - 注意正确设置看门狗定时器的时间间隔,确保及时重启微控制器。
    - 使用块锁定保护功能保护重要的数据区域,防止意外写入操作。

    5. 兼容性和支持


    - 兼容性:FN8126 可以与多种微控制器兼容,通过 SPI 接口进行通信。
    - 支持:Intersil 提供详细的技术文档和支持服务,帮助客户快速上手并解决问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 复位信号持续不消失 | 检查 VCC 电压是否稳定,确认没有低于最低复位阈值。 |
    | 写入数据失败 | 检查写使能信号是否正确,确保 WREN 命令已发出。 |
    | 状态寄存器读取异常 | 确认读取命令(RDSR)是否正确发送,检查 WP 引脚状态。 |

    7. 总结和推荐


    总结:
    FN8126 集成了多种关键功能,如电源上电复位控制、看门狗定时器、电压监测和块锁定保护的串行EEPROM存储器,极大地提高了系统的可靠性。其低功耗、高精度电压监测能力和长久的数据保留时间使其在各种应用场景中表现出色。
    推荐:
    强烈推荐使用 FN8126 作为系统中的关键组件,特别是在需要高可靠性、低功耗的应用场景中。对于要求长数据保存时间和高精度电压监测的应用,FN8126 是最佳选择。

X5043S8IZ参数

参数
最大输出电压 -
最小输出电压 -
应用场景 -
最大工作供电电压 5.5V
最小工作供电电压 4.5V
工作电源电流 3mA
长*宽*高 4.9mm*3.9mm*1.73mm
通用封装 SOIC-8
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

X5043S8IZ厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

X5043S8IZ数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 电源管理芯片(PMIC) RENESAS ELECTRONICS X5043S8IZ X5043S8IZ数据手册

X5043S8IZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
