ISL6237IRZ-T

产品分类: 电源管理芯片(PMIC)
产品描述: 5.5V 25V QFN 贴片安装,黏合安装 5mm(长度)*5mm(宽度)
供应商型号:
供应商:
标准整包数: 0

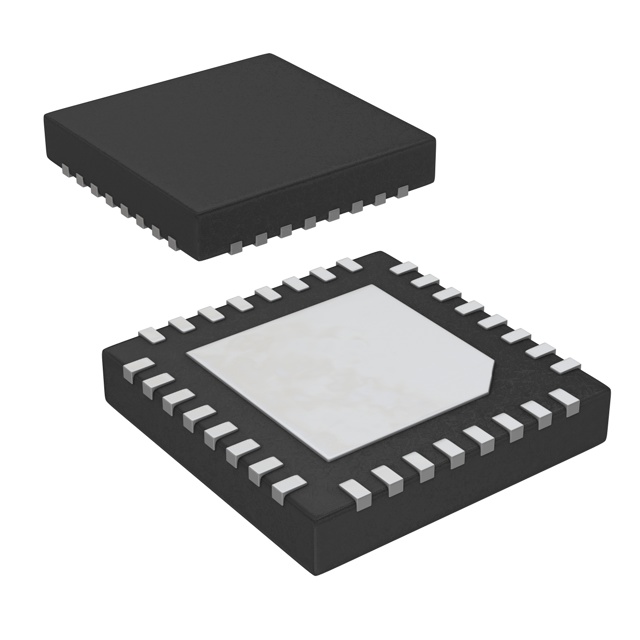

RENESAS ELECTRONICS 电源管理芯片(PMIC) ISL6237IRZ-T

ISL6237IRZ-T概述

    ISL6237 高效四路输出主电源控制器

    产品简介


    ISL6237 是一款高性能的四路输出开关模式电源(SMPS)控制器,专为笔记本电脑和其他便携式计算设备设计。这款控制器可以生成逻辑供电电压,适用于电池供电系统。它包含两个脉宽调制(PWM)控制器,可提供固定的1.05V/3.3V和1.5V/5.0V输出,或者根据需要调整到0.7V至5.5V(SMPS1)和0.5V至2.5V(SMPS2)。此外,该设备还具有一个线性稳压器,可以提供固定或可调的3.3V/5.0V输出,最高可达4.5V。

    技术参数


    - 输入电压范围:5.5V 至 25V
    - 输出电压精度:
    - 固定模式:3.285V 至 3.375V (3.3V)
    - 固定模式:1.038V 至 1.062V (1.05V)
    - 固定模式:1.482V 至 1.518V (1.5V)
    - 固定模式:4.975V 至 5.125V (5.0V)
    - 调整模式:0.7V 至 5.5V (SMPS1),0.5V 至 2.5V (SMPS2)
    - 输出负载调节:±1.5%
    - 最大占空比:
    - VtON = GND:88%
    - VtON = REF 或 OPEN:88%
    - VtON = VCC:94%
    - 软启动时间:1.7ms
    - 开关频率:
    - VtON = GND:SMPS1 400kHz,SMPS2 500kHz
    - VtON = REF 或 OPEN:SMPS1 400kHz,SMPS2 300kHz
    - VtON = VCC:SMPS1 200kHz,SMPS2 300kHz
    - 最大热阻:32 Ld QFN 3.0°C/W

    产品特点和优势


    ISL6237 具有多项独特功能,使其在市场上具备显著的竞争优势。其最大效率可达97%,尤其在轻负载条件下,能够保持极高的效率。此外,ISL6237 具备恒定的100ns负载步响应时间和超声波脉冲跳过模式,确保在音频应用中无噪声干扰。集成的数字软启动和软关断功能保证了电源系统的稳定性和可靠性。

    应用案例和使用建议


    ISL6237 广泛应用于笔记本和子笔记本电脑、PDA、移动通信设备、3-4节锂离子电池供电设备、DDR1/DDR2/DDR3电源供应系统、图形卡、游戏机和电信设备等领域。根据其灵活的输出电压调整能力,建议在具体应用中结合实际需求进行输出电压设置,以达到最佳性能。例如,在笔记本电脑中,可以根据不同芯片组的电压需求,通过软件或外部电阻网络调整输出电压,从而提高整体效率和系统稳定性。

    兼容性和支持


    ISL6237 采用32引脚5x5mm QFN封装,符合RoHS标准且无铅,易于与其他电子元器件和设备兼容。厂商提供详细的用户手册和技术支持,帮助用户正确使用和维护该产品。对于大规模生产,可通过Intersil官网订购带卷带包装的产品,确保生产过程的顺利进行。

    常见问题与解决方案


    - 问题1:静电放电导致损坏
    - 解决办法:遵循正确的IC处理程序,避免直接接触引脚,使用防静电手套或工具。
    - 问题2:启动过程中输出电压不稳定
    - 解决办法:确保电源输入稳定,必要时添加外部滤波电容器。
    - 问题3:负载电流过大导致过热
    - 解决办法:合理配置散热措施,如增加散热片或风扇,保证良好的空气流通。

    总结和推荐


    总体而言,ISL6237 是一款高效稳定的多路输出电源控制器,适用于多种便携式计算设备。其卓越的性能、多功能性和广泛的应用范围使它成为众多电子工程师和设计师的理想选择。强烈推荐在需要高效率和多路输出电源管理的应用中使用ISL6237。

ISL6237IRZ-T参数

参数
最大工作供电电压 25V
最小工作供电电压 5.5V
工作电源电流 -
最大输出电压 -
最小输出电压 -
应用场景 -
长*宽*高 5mm(长度)*5mm(宽度)
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

ISL6237IRZ-T厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL6237IRZ-T数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 电源管理芯片(PMIC) RENESAS ELECTRONICS ISL6237IRZ-T ISL6237IRZ-T数据手册

ISL6237IRZ-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
