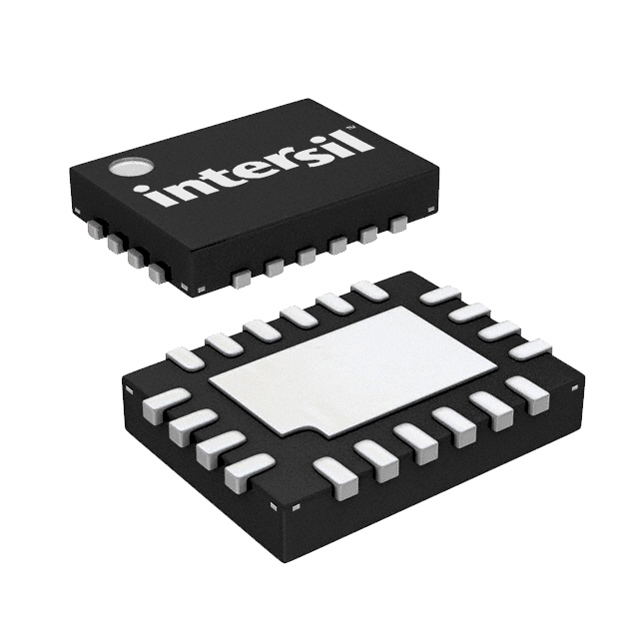

ISL95870BIRZ

产品分类: 电源管理芯片(PMIC)
产品描述: 瑞萨电子PWM控制器, 20引脚, QFN-EP-20封装, 最高300 → 1000 kHz
供应商型号: 2983667
供应商: 海外现货
标准整包数: 1
RENESAS ELECTRONICS 电源管理芯片(PMIC) ISL95870BIRZ

ISL95870BIRZ概述


    产品简介


    ISL95870、ISL95870A 和 ISL95870B 是高性能单相同步降压 PWM 控制器,专为便携式图形处理单元(GPU)的核心电压调节设计。这些控制器集成了 Intersil 的专有 R4 技术,具备广泛的工作输入电压范围(3.3V 至 25V),适用于电池供电或交流适配器电源系统。ISL95870A 和 ISL95870B 提供了低成本的动态输出电压选择解决方案,可以实现输出电压软启动和动态设置点斜率控制。

    技术参数


    - 输入电压范围:3.3V 至 25V
    - 输出电压范围:0.5V 至 5V
    - 精度调节:±0.5% 系统精度(-10°C 到 +100°C)
    - 快速瞬态响应:Intersil 的 R4 调制技术
    - 远程感应:输出电压远程感应功能
    - 输出电压编程:通过电阻编程实现多级输出电压
    - 可调频率:300kHz、500kHz、600kHz 或 1MHz
    - 高效率模式:自动进入轻负载条件下的二极管仿真模式(DEM)
    - 过电流保护:内置过电流检测电路
    - 过电压和欠电压保护:集成过电压和欠电压保护功能
    - 温度保护:过温保护

    产品特点和优势


    - 高精度调节:得益于专有的 R4 频率控制环路,实现了±0.5%的系统精度。
    - 快速瞬态响应:采用了 Intersil 的 R4 调制技术,提高了瞬态响应速度。
    - 高灵活性:可以通过电阻编程实现多种输出电压设定。
    - 紧凑设计:集成 MOSFET 驱动器和肖特基自举二极管,使得整个系统更加紧凑,减少了外部组件的需求。

    应用案例和使用建议


    应用案例
    - 移动个人电脑图形处理单元(GPU)核心电压调节:ISL95870 可以用于笔记本电脑或其他移动设备的 GPU 电源调节。
    - 移动个人电脑 I/O 控制器中心(ICH)核心电压调节:ISL95870 也可用于移动 PC 中的 I/O 控制器中心的电源管理。
    - 移动个人电脑内存控制器中心(GMCH)核心电压调节:ISL95870 可应用于移动 PC 内存控制器中心的电源调节。
    使用建议
    - 在进行布局时,应注意电源层和信号层的安排,以减少电磁干扰和噪声。例如,将电源层放在顶层或底层,并将弱模拟信号层和逻辑信号层放置在相反侧。
    - 确保输出滤波电感和输出电容的位置靠近 MOSFETs,这样可以缩短驱动信号路径,提高整体性能。

    兼容性和支持


    ISL95870 系列控制器与 Intersil 的其他组件兼容,例如输入电容、肖特基二极管和其他相关控制器。制造商提供了详尽的技术文档和支持,确保用户能够正确安装和使用这些组件。

    常见问题与解决方案


    1. 问题:启动延迟时间长
    - 解决方案:调整 CSOFT 电容器的值以满足所需的启动延迟时间。

    2. 问题:输出电压不稳定
    - 解决方案:检查 RSET 电阻的连接情况,并确保所有电阻值正确无误。

    3. 问题:过电流故障
    - 解决方案:根据计算公式重新选择适当的 ROCSET 电阻值。

    总结和推荐


    ISL95870 系列控制器在便携式设备的 GPU 核心电压调节方面表现出色,具有高精度调节、快速瞬态响应和高灵活性等特点。它不仅易于集成,还能提供可靠的保护功能,因此在多种应用中都非常适用。强烈推荐用于需要高性能和高可靠性的电源管理系统中。

ISL95870BIRZ参数

参数
工作电源电流 -
最大输出电压 5V
最小输出电压 500mV
应用场景 控制器,GPU 内核电源
最大工作供电电压 -
最小工作供电电压 5V
长*宽*高 4mm(长度)*3mm(宽度)
通用封装 QFN-EP-20
安装方式 贴片安装
零件状态 在售
包装方式 管装
